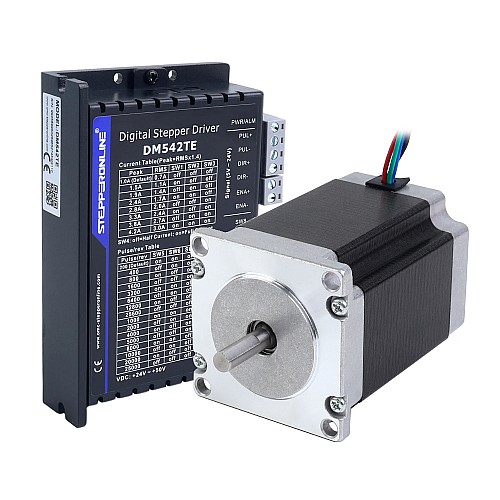

Kit CNC à moteur pas à pas 1 axe série TES 2,00Nm(283,22oz.in) Moteur pas à pas Nema 23 & Pilote DM542TE

0 commentaires - Écrire une critique

$25.39

5 + $24.63

10 + $23.91

50 + $23.23

100 + $22.59

Auf Lager: 200
Modèle: 1-DM542TE-23HS30
Poids brut: 1.44kg
Certifiée: ISO, CE, UKCA

Cliquez pays pour stock en direct

Expédié de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Que signifient Amazon allemand et Amazon US?

Amazon German and Amazon US shipping options mean that this product is fulfilled by Amazon for reliable delivery. Ceci est aussi généralement appelé FBA.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Ce kit CNC inclus:

1 x DM542TE: Pilote pas à pas numérique série TE 1,0-4,2A 24-50VDC pour moteur Nema 17, 23
1 x 23HS30-2804S: Nema 23 Bipolaire 1,8deg 2,00Nm(283,22oz.in) 2,8A 3.2V 57x57x76mm 4 Fils

Spécification du moteur

Numéro de pièce du fabricant: 23HS30-2804S
Type de moteur: bipolaire
Angle de pas: 1,8deg
Couple de maintien: 2,00Nm(283,22oz.in)
Courant/phase: 2,8A
Résistance/phase: 1,17ohms
Inductance: 4,36mH±20%(1KHz)
Dimensions: 57 x 57mm
Longueur du moteur: 76mm
Diamètre d'arbre: Φ6.35mm
Longueur de l'arbre: 21mm
Longueur de D-Cut: 15mm
Nombre de cable: 4
Longueur de Cable: 500mm
Classe d'isolation: B 130°C[266°F]

Connexion

A+	A-	B+	B-
Noir	Vert	Rouge	Bleu

Spécification du pilote

Courant de crête de sortie: 1,0~4,2A(0,7~3,0A RMS)
Tension d'entrée: +24~50V CC
Tension d'entrée logique: 5~24V CC
Courant d'entrée logique: 7~20mA
Fréquence d'impulsion d'entrée: 0~200kHz
Largeur d'impulsion: 2,5µs
Résistance d'isolement: 500MΩ
Détection de circuit ouvert des enroulements du moteur
Entrées isolées optiquement avec 5V à 24V
Prend uniquement en charge l'impulsion unique
Prend en charge le mode PUL/DIR
Réduction automatique du courant au repos
Protections contre les surtensions et les surintensités
Démarrage progressif sans "saut" à la mise sous tension
L'Anti-Résonance fournit un couple optimal et annule l'instabilité en milieu de plage
Fréquence d'impulsion d'entrée jusqu'à 200kHz, compatible TTL et entrée isolée optiquement
Adapté aux moteurs 2 phases et 4 phases, fonctionne bien comme pilote Nema 17, pilote Nema 23
8 courants de crête sélectionnables: 1,00A, 1,50A, 1,90A, 2,40A, 2,80A, 3,30A, 3,80A, 4,20A
Auto-identification du moteur et auto-configuration des paramètres à la mise sous tension, offrant des réponses optimales avec différents moteurs
Le Micro-pas multiple permet à une entrée de pas basse résolution de produire une sortie micro-pas plus élevée, offrant ainsi un mouvement du moteur plus fluide
16 résolutions de micro-pas sélectionnables: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Type de produit
Type de produit	Kit de boucle ouverte
Spécification électrique
A une courbe de couple/poussée ?	Oui
Couple de maintien(Ncm)	200
Couple de maintien(oz.in)	283.22
N ° de phase	2
Nombre d'axes	1
Référence de tension d'entrée(V)	24 - 50DC
Spécification physique
Alimentation électrique	Non
Diamètre d'arbre(mm)	6.35
Serie de produits	Série TES
Taille du cadre(mm)	Nema 23 (57 x 57)
Type d'arbre de sortie	D

Fichier	Taille
DM542TE.STEP	11.44MB	Download
TE_series_user_manual.pdf	1.01MB	Download
23HS30-2804S.STEP	1.92MB	Download
23HS30-2804S_Full_Datasheet.pdf	272.35KB	Download
23HS30-2804S_Torque_Curve.pdf	180.81KB	Download
