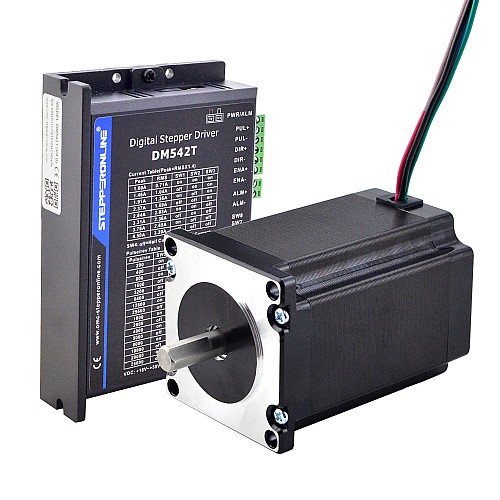

Kit CNC pas à pas 1 axe 2,4Nm(339,87oz.in) Moteur pas à pas et pilote Nema 23
$29.40
5 + $28.54
10 + $27.73
50 + $26.96
100 + $26.24
- Auf Lager: 10000
- Modèle: 1-DM542T-23HS32
- Poids brut: 1.60kg
- ETA de l’inventaire DE: 15pcs 05-06-24(dd-mm-yy)
Options disponibles
Expédié sous 24 heures pour les articles en stock!
Ce kit CNC comprend:
- 1 x DM542T: Pilote pas à pas numérique 1.0-4.5A 18-50VDC pour moteur pas à pas Nema 17, 23, 24
- 1 x 23HS32-4004S: Moteur pas à pas Nema 23 2,4Nm(339,87oz.in) 4A 57x57x82mm Arbre 8mm 4 fils
Spécification du moteur
- Référence fabricant: 23HS32-4004S
- Nombre de phases: 2
- Angle de pas: 1.8deg
- Couple de maintien: 2.4Nm(339.87oz.in)
- Courant nominal/phase: 4.0A
- Résistance de phase: 0.9ohms
- Inductance: 3.2mH±20%(1KHz)
- Taille du cadre: 57 x 57mm
- La longueur du corps: 82mm
- Diamètre de l'arbre: Φ8mm
- Longueur de l'arbre: 21mm
- Longueur de coupe en D: 15mm
- Nombre de câble: 4
- Longueur de câble: 300mm
Spécification du pilote
- Largeur d'impulsion: 2,5μS
- Résistance d'isolement: 500MΩ
- Fréquence d'entrée d'impulsion: 0 ~ 200kHz
- Courant de crête de sortie: 1,0 ~ 4,5A(3,2RMS)
- Tension d'entrée: +18 ~ 50VCC(36VCC typique)
- Courant du signal logique: 7 ~ 16mA(10mA typique)
- Prise en charge du mode PUL/DIR
- Réduction automatique du courant au ralenti
- Protections contre les surtensions et les surintensités
- Démarrage progressif sans "saut" à la mise sous tension
- Sélecteur de tension logique 5 V/24V, réglage par défaut 24V
- L'anti-résonance fournit un couple optimal et annule l'instabilité à mi-régime
- Fréquence d'entrée d'impulsion jusqu'à 200KHz, entrée compatible TTL et optiquement isolée
- Convient aux moteurs biphasés et quadriphasés, fonctionne bien avec le pilote Nema 17 et le pilote Nema 23
- 8 courants de crête sélectionnables: 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,50 A
- L'identification automatique du moteur et la configuration automatique des paramètres à la mise sous tension offrent des réponses optimales avec différents moteurs
- Le mode multi-pas permet à une entrée pas à pas de faible résolution de produire une sortie de micropas plus élevée, offrant ainsi un mouvement du moteur plus fluide
- 16 résolutions de micropas sélectionnables: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Connexion
A+ |
A- |
B+ |
B- |
Noir |
Vert |
Rouge |
Bleu |
Spécification électrique | |
N ° de phase | 2 |
Référence de tension d'entrée(V) | 24 - 48DC |
type de produit | Kit de boucle ouverte |
Couple de maintien(Ncm) | 240 |
Couple de maintien(oz.in) | 339.87 |
Nombre d'axes | 1 |
Spécification physique | |
Méthode d'inventaire | Inventaire dédié |
Serie de produits | Série TS |
Taille du cadre(mm) | Nema 23 (57 x 57) |
Type d'arbre de sortie | D |
Diamètre d'arbre(mm) | 8 |
