Name: Moteur pas à pas CNC Nema 34 à double arbre 8.5Nm(1204oz.in) 5A 86x114mm - 34HS46-5004D|STEPPERONLINE
SKU: 34HS46-5004D
Availability: InStock
Rating: 4.8 (6 reviews)

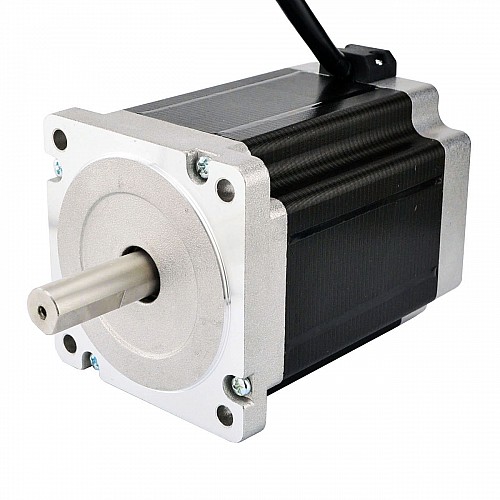

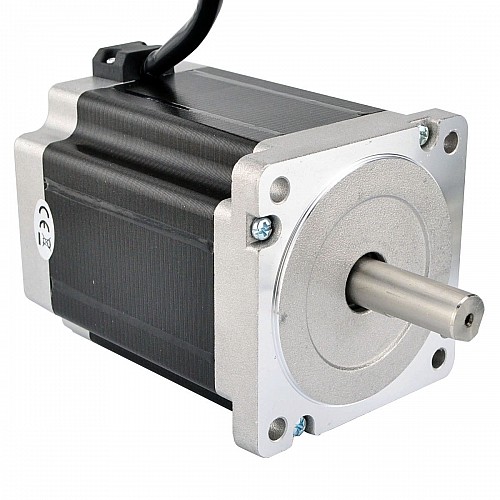

Moteur pas à pas CNC Nema 34 à double arbre 8.5Nm(1204oz.in) 5A 86x86x114mm

Moteur pas à pas CNC Nema 34 à double arbre 8.5Nm(1204oz.in) 5A 86x114mm

Moteur pas à pas CNC Nema 34 à double arbre 8.5Nm(1204oz.in) 5A 86x86x114mm

6 commentaires - Écrire une critique

$0.00

Auf Lager: 1
Modèle: 34HS46-5004D
Poids brut: 5.60kg
Certifiée: ISO, CE, UKCA, RoHS

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Ce produit a une quantité minimale de 999

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

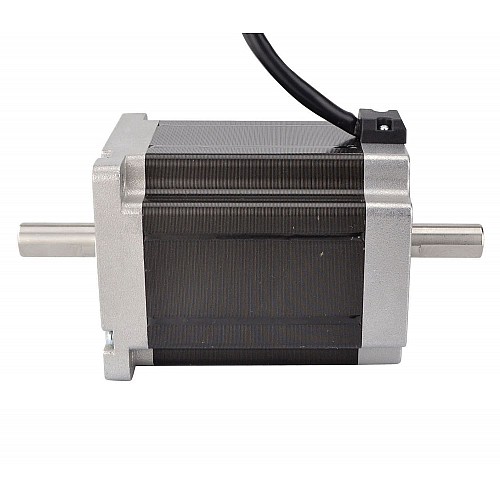

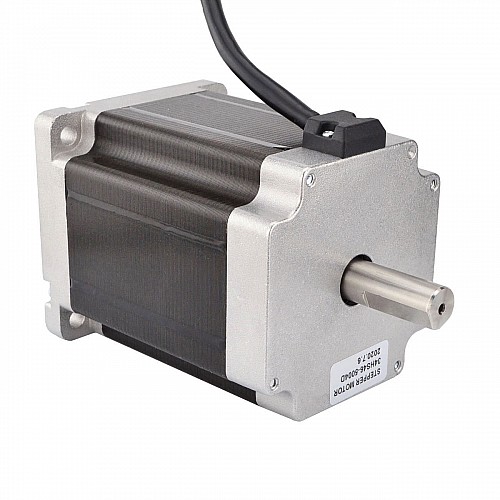

Ce moteur pas à pas Nema 34 à double arbre de taille 86x86x114mm. Il dispose de 4 fils, chaque phase consomme 5,0A, avec un couple de maintien de 8,5Nm(1 204oz.in). Un arbre arrière peut monter un encodeur, un volant ou équivalent.

Spécifications électriques

Numéro de pièce du fabricant: 34HS46-5004D
Type de moteur: Pas à pas bipolaire
Angle de pas: 1.8deg
Couple de maintien: 8.5Nm(1204oz.in)
Courant nominal/phase: 5.0A
Résistance de phase: 1.0ohms
Inductance: 11mH±20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécifications physiques

Taille du cadre: 86 x 86mm
Longueur du corps: 114mm
Diamètre de l'arbre: Φ14mm
Longueur de l'arbre avant: 37mm
Longueur de l'arbre arrière: 34mm
Longueur de la coupe en D: 25mm
Nombre de fils: 4
Longueur du fil: 300mm
Poids: 3.6kg

Connexion

A+	A-	B+	B-
Rouge	Vert	Jaune	Bleu

Pour certaines raisons, nous avons suspendu la production et la vente de ce produit, et ce produit ne peut pas être commandé. Les produits alternatifs sont 34HS46-5004D1.

Le moteur est livré avec un câble très flexible qui peut être plié 8 millions de fois sans défaillance.

Type de produit
Type de produit	Moteur pas à pas hybride
Spécification électrique
A une courbe de couple/poussée ?	Oui
Angle de pas(deg.)	1.8
Bipolaire/Unipolaire	Bipolaire
Couple de maintien(Ncm)	850
Couple de maintien(oz.in)	1204
Courant évalué(A)	5
Inductance(mH)	11
Résistance/phase(ohms)	1
Spécification physique
Arbre simple/Arbre double	Arbre double
Diamètre d'arbre(mm)	14
Indice IP	40
Longueur de Cable(mm)	300
Longueur de l'arbre(mm)	37
Longueur du moteur(mm)	114
Méthode d'inventaire	Inventaire dédié
Nombre de câbles	4
Poids(g)	3600
Serie de produits	S
Taille du cadre(mm)	Nema 34 (86 x 86)
Type d'arbre de sortie	D

Fichier	Taille
34HS46-5004D_Full_Datasheet.pdf	153.81KB	Download
34HS46-5004D.STEP	2.23MB	Download
34HS46-5004D_Torque_Curve.pdf	214.29KB	Download

Mots clés: Type d'arbre de sortie: D, Diamètre d'arbre(mm): 14, Longueur de l'arbre(mm): 37, Nombre de câbles: 4, Longueur de Cable(mm): 300, Poids(g): 3600, Arbre simple/Arbre double: Arbre double, Couple de maintien(Ncm): 850, Courant évalué(A): 5, Couple de maintien(oz.in): 1204, Bipolaire/Unipolaire: Bipolaire, Angle de pas(deg.): 1.8, Résistance/phase(ohms): 1, Inductance(mH): 11, Longueur du moteur(mm): 114, Taille du cadre(mm): Nema 34 (86 x 86), type de produit: Moteur pas à pas hybride, Serie de produits: S, Indice IP: 40, A une courbe de couple/poussée ?: Oui, Méthode d'inventaire: Inventaire dédié
