Actionneur linéaire à vis à billes pour moteur pas à pas Nema 17 1,5A Course 120mm 0,25Nm(35,40oz-in) Pas 1mm(0,03937")

0 commentaires - Écrire une critique

$232.47

5 + $221.82

10 + $212.10

50 + $203.20

100 + $197.68

Auf Lager: 200
Modèle: LMD17S13BSB15-120
Poids brut: 1.20kg
Certifiée: ISO, CE

Cliquez pays pour stock en direct

Expédié de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

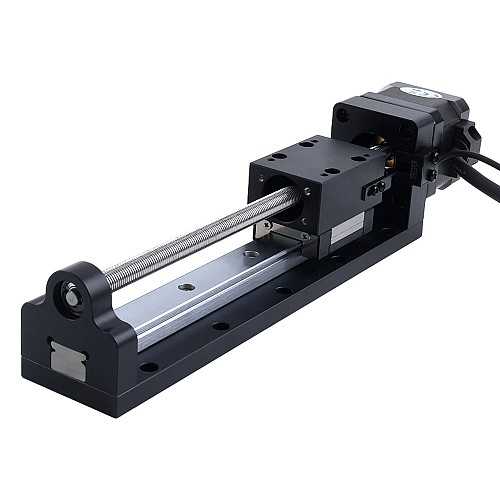

Il s'agit d'une série LMD Nema 17 actionnés linéaires à moteur pas à pas avec course 120mm 0,25Nm(35,40oz.in) Pas 1mm(0,03937") et capteur. Ce type d'actionneur est composé d'un moteur pas à pas linéaire vis à billes hautement intégré et d'un rail de guidage coulissant. Il présente les avantages d’une structure simple et d’un petit espace d’installation. Puisqu'il n'y a pas de couplage, sa précision est supérieure à celle des actionneurs linéaires dotés de structures de couplage conventionnelles. De plus, l'actionneur est équipé d'un capteur photoélectrique pour détecter la position du point zéro. Cet actionneur est largement utilisé dans l'industrie médicale, la mesure, le soudage laser, la découpe laser, les petites machines-outils CNC, la gravure, les fraiseuses, etc.

Spécifications électriques

Numéro de pièce du fabricant LMD17S13BSB15-120
Type de vis : Vis à billes
Angle de pas: 1,8deg
Couple de maintien: 0,25Nm(35,40oz.in)
Poussée maximale: 525N
Capacité de charge nominale: 505N
Courant nominal/phase: 1,5A
Résistance de phase: 1,8ohms ± 10%
Inductance: 2,6mH ± 20%(1KHz)
Type de capteur: NPN

Spécification physique

Taille du moteur: 42 x 42 x 34mm
Longueur de la vis-mère: 179mm
Diamètre de la vis mère: 8mm
Max. Max. Longueur de course: 120mm(4,72")
Max. Vitesse: 30mm/s
Précision de position: ± 0,02mm
Pas par pas: 0,005mm(0,00019685")
Pas par tour: 1mm(0,03937")
Nombre de cable: 4
Longueur de Cable: 500mm
Poids: 0,97kg

Connexion du moteur

N° de broche	1	2	3	4
Bipolaire	A+	A-	B+	B-
Fils	Rouge	Rouge/Blanc	Vert	Vert/Blanc

Séquence de commutation photoélectrique

N° de broche	1	2	3	4
Bipolaire	+5~24V	GND	Ligne de signal	N/A
Fils	Marron	Bleu	Noir	Blanc

Spécification électrique
Angle de pas(deg.)	1.8
Capacité de charge nominale(N)	505
Couple de maintien(Ncm)	25
Couple de maintien(oz.in)	35.40
Courant évalué(A)	1.5
Inductance(mH)	2.6
Résistance/phase(ohms)	1.8
Spécification physique
Diamètre de la vis mère(mm)	8
Longueur de course(mm/ft)	120/0.39
Longueur de la vis-mère(mm)	179
Méthode d'inventaire	Inventaire dédié
Plomb(mm)	1
Résolution/pas(mm)	0.005
Taille du cadre(mm)	Nema 17 (42 x 42)
Type de moteur linéaire	Vis à billes

Détecteur de Fin de Course

Les actionneurs linéaires de StepperOnline sont équipés standard d'un capteur photoélectrique NPN utilisé comme détecteur de fin de course.

StepperOnline prend également en charge la personnalisation du capteur, y compris :

Type de capteur (NPN ou PNP)
Conception du boîtier du capteur
Quantité et positions de montage des capteurs

Encodeurs

StepperOnline prend en charge l'installation personnalisée d'encodeurs sur les actionneurs linéaires. Les clients peuvent sélectionner des encodeurs avec ou sans sortie d'index (phase Z), ainsi que des types de sortie tels que single-ended ou différentiel (line driver).

De plus, les clients peuvent choisir librement parmi différentes résolutions pour obtenir un positionnement plus facile et plus précis.

Tous les encodeurs standard de StepperOnline sont des encodeurs incrémentaux optiques. Lorsque vous demandez une installation d'encodeur personnalisée, veuillez fournir des spécifications détaillées, en particulier concernant la résolution, le signal d'index et le type de sortie.

Freins

Pour éviter les risques potentiels dans les applications verticales ou lors de pannes de courant soudaines, StepperOnline prend en charge l'installation de freins sur les actionneurs linéaires pour assurer la sécurité opérationnelle. StepperOnline utilise des freins standard à coupure de courant, qui s'engagent automatiquement lorsque l'alimentation est retirée, assurant un positionnement sécurisé et stable de l'équipement.

Câbles

StepperOnline propose des options de personnalisation de câbles pour ses actionneurs linéaires, y compris les câbles de moteur, les câbles d'encodeur et les câbles de frein. Les options de personnalisation comprennent :

Longueur des fils et calibre
Type de connecteur ou de borne
Torsade des fils (câblage torsadé)
Gaines de protection telles que gaines thermorétractables, presse-étoupe ou câbles haute flexibilité

Fichier	Taille
LMD17S13BSB15-120.stp	2.04MB	Download
LMD17S13BSB15-120_Full_Datasheet.pdf	248.57KB	Download

Mots clés: Couple de maintien(Ncm): 25, Courant évalué(A): 1.5, Couple de maintien(oz.in): 35.40, Angle de pas(deg.): 1.8, Résistance/phase(ohms): 1.8, Inductance(mH): 2.6, Type de moteur linéaire: Vis à billes, Plomb(mm): 1, Résolution/pas(mm): 0.005, Longueur de la vis-mère(mm): 179, Diamètre de la vis mère(mm): 8, Taille du cadre(mm): Nema 17 (42 x 42), Longueur de course(mm/ft): 120/0.39, Méthode d'inventaire: Inventaire dédié
