YS Serie 1-Achs Stepper-Kit 3,00Nm(424,83oz.in) Nema 23 Stepper-Motor & Treiber

0 Bewertungen - + Bewertung

$32,93

5 + $31,97

10 + $31,06

50 + $30,21

100 + $29,40

Auf Lager: 200
Modell: 1-DM556Y-23HS39
Bruttogewicht: 2.02kg
Zertifiziert: ISO, CE, UKCA

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Großbritannien

Australien

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

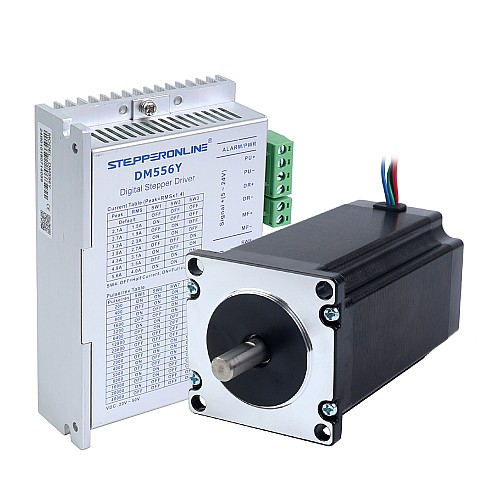

Dieses CNC-Kit enthält:

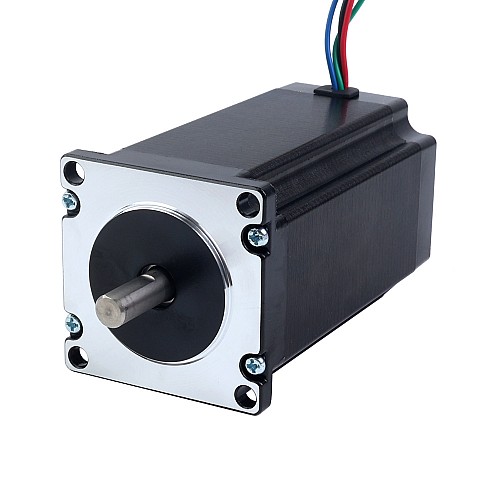

1 x 23HS39-5004S: Nema 23 Schrittmotor bipolar 1,8 Grad 3,00Nm(424,83oz.in) 5,0A 57 x 57 x 100mm 4 Drähte
1 x DM556Y: Y-Serie digitaler Schrittmotortreiber 1,7–5,6A DC 20–50V für Nema 23, 24, 34 Schrittmotor

Motorspezifikation

Herstellerteilenummer: 23HS39-5004S
Motortyp: bipolarer Schrittmotor
Schrittwinkel: 1,8 Grad
Haltedrehmoment: 3,00Nm(424,83oz.in)
Nennleistung Strom/Phase: 5,0A
Phasenwiderstand: 0,6ohms ± 10%
Induktivität: 2,3mH ± 20%(1KHz)
Isolationsklasse: B 130°C [266°F]
Rahmengröße: 57 x 57mm
Gehäuselänge: 100mm
Wellendurchmesser: Φ 8mm
Wellenlänge: 21mm
D-Schnittlänge: 15mm
Anzahl der Kabel: 4
Kabellänge: 400mm

Treiberspezifikation

Ausgangsspitzenstrom: 1,7 - 5,6A(1,2–4,0RMS)
Eingangsspannung: DC 20–50V
Logiksignalstrom: 7–15mA(typisch 10mA)
Impulseingangsfrequenz: 0–200kHz
Impulsbreite: 2,5μS
Isolationswiderstand: 500MΩ

Verbindung

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Offene Schleife-Kit
Elektrische Spezifikation
Anzahl der Achsen	1
Anzahl der Phasen	2
Eingangsspannungsreferenz(V)	24 - 48DC
Haltemoment(Ncm)	300
Haltemoment(oz.in)	425
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Physikalische Spezifikation
Abtriebswellentyp	D
Inventarmethode	Spezielles Inventar
Produktserie	YS Serie
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	8
Schaftlänge(mm)	21
Stromversorgung	NEIN

Feile	Größe
23HS39-5004S_Torque_Curve.pdf	169.48KB	Download
DM556Y.STP	6.61MB	Download
23HS39-5004S.STEP	1.49MB	Download
DM556Y_User_Manual_V1.0.pdf	755.65KB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
23HS39-5004S_Full_Datasheet.pdf	199.24KB	Download
