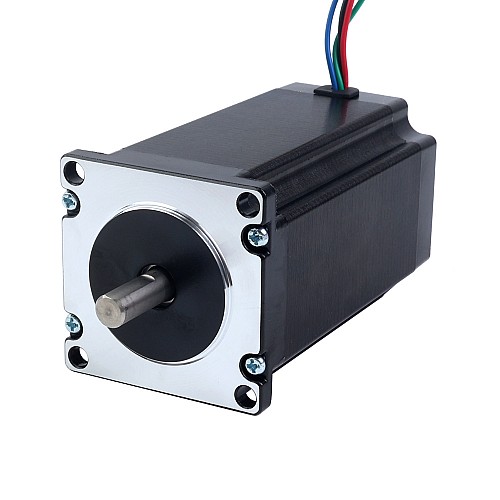

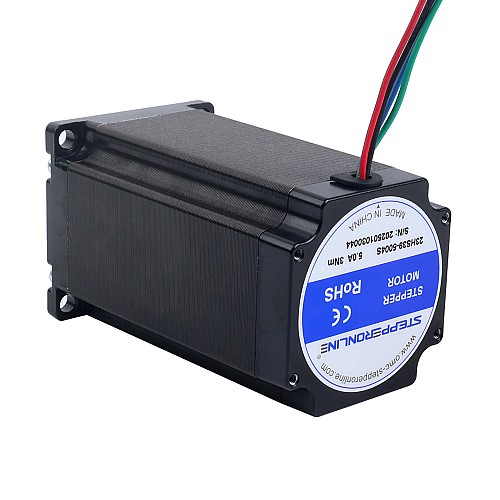

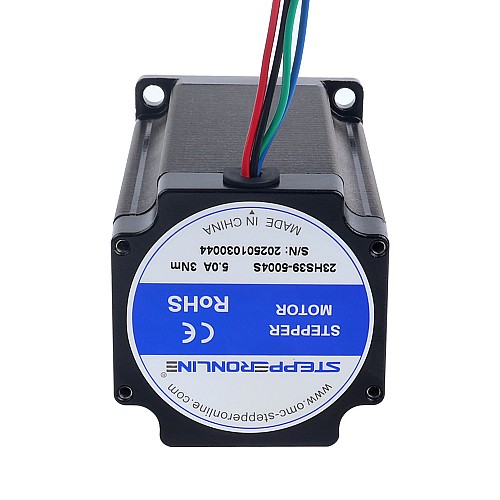

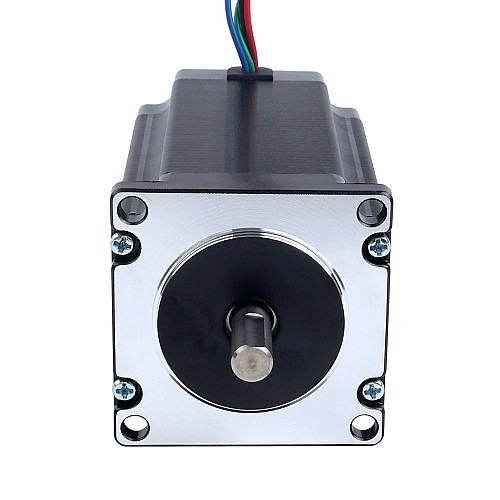

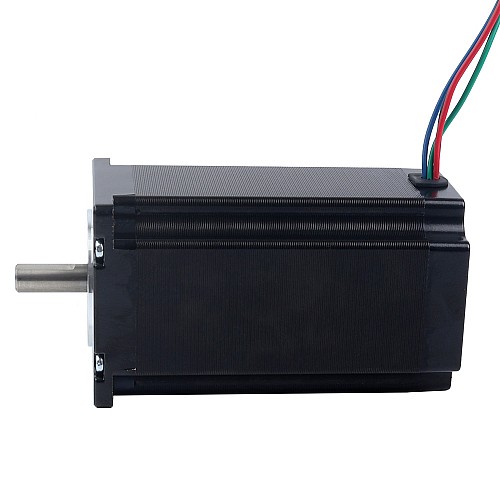

Nema 23 Schrittmotor bipolar 1,8 Grad 3,00Nm(424,83oz.in) 5,0A 57 x 57 x 100mm 4 Drähte

0 Bewertungen - + Bewertung

$14,63

5 + $14,16

10 + $13,73

50 + $13,31

100 + $12,92

Auf Lager: 200
Modell: 23HS39-5004S
Bruttogewicht: 1.55kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Großbritannien

Australien

Russland

Brasilien

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Der NEMA 23-Schrittmotor hat einen Nennstrom von 5,0A und ein Haltedrehmoment von 3,0Nm(424,83 ozin). Mit einem Schrittwinkel von 1,8 Grad und Abmessungen von 57x57x100mm ist dieser 4-Leiter-Motor ideal für die präzise Positionierung in verschiedenen Automatisierungsanwendungen und bietet zuverlässige Leistung und robuste Drehmomentabgabe in einem kompakten Formfaktor.

Elektrische Spezifikation

Hersteller-Teilenummer: 23HS39-5004S
Motortyp: Bipolarer Schrittmotor
Schrittwinkel: 1,8 Grad
Haltedrehmoment: 3,00Nm(424,83oz.in)
Nennstrom/Phase: 5,0A
Phasenwiderstand: 0,6ohms±10%
Induktivität: 2,3mH ± 20%(1 kHz)
Isolationsklasse: B 130°C [266°F]

Physikalische Spezifikation

Rahmengröße: 57 x 57mm
Gehäuselänge: 100mm
Schaftdurchmesser: Φ8mm
Schaftlänge: 21mm
D-Profilwelle Länge: 15mm
Anzahl der Kabel: 4
Kabellänge: 400mm

Verbindung

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	300
Haltemoment(oz.in)	424.83
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	2.3
Nennstrom(A)	5.0
Phasenwiderstand(ohms)	0.6
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	100
Leitungslänge(mm)	400
Produktserie	S
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	8
Schaftlänge(mm)	21
