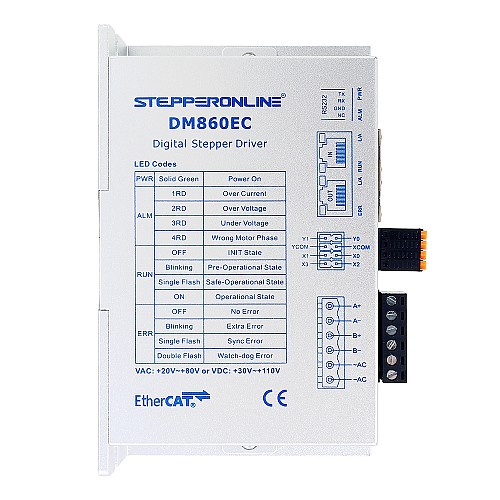

Y Series EtherCAT Digitaler Schrittmotorantrieb 0-8,5A 20-80VAC/30-110VDC für Nema 34 Schrittmotor

Der DM860EC ist ein Hochleistungs-Open-Loop-Treiber mit 32-Bit-DSP-Technologie, der bei 20-80VAC/30-110VDC arbeitet und bis zu 8,5A Strom unterstützt. Er bietet 100Mbps Vollduplex-EtherCAT-Kommunikation mit CoE(CiA 402)-Unterstützung. Der Treiber bietet mehrere Modi – Cyclic Sync Position, Profile Position, Velocity und Homing – und verfügt über duale RJ45-Ports, optisch isolierte E/A und flexible Mikroschritte bis zu 51200. Eine sanfte Stromregelung gewährleistet niedrige Geräusche, geringe Vibrationen und minimale Motorerwärmung mit integriertem Schutz gegen Überspannung, Unterspannung und Überstrom.

Hauptmerkmale

• Neue Generation 32-Bit-DSP-Technologie, hohes Preis-Leistungs-Verhältnis, gute Stabilität, geringes Rauschen, geringe Vibration
• Basierend auf dem 100BASE-TX-Ethernet-Übertragungsstandard, Übertragungsrate bis zu 100Mbps, Vollduplex-Kommunikation
• Unterstützt CANopen über EtherCAT (CoE) und entspricht CiA 402-Standards
• Cyclic Sync Position, Profile Position, Profile Velocity, Homing und andere Arbeitsmodi werden unterstützt
• Ein Doppelport-RJ45-Stecker wird für die EtherCAT-Kommunikation verwendet
• Vier optisch isolierte Eingangsports mit 12V bis 24V Eingang
• Zwei optisch isolierte Ausgangsports
• Unterteilung 400~51200 beliebig einstellbar, unterstützt elektronisches Getriebe
• Gleichmäßige und präzise Stromregelung, geringe Motorerwärmung
• Hat Schutzfunktionen gegen Überspannung, Unterspannung, Überstrom und andere

Elektrische Spezifikationen

• Ausgangsspitzenstrom: 0 - 8,5A(0 - 6,0eff)
• Eingangsversorgungsspannung: 20 - 80VAC/30 - 110VDC
• Logikeingangsstrom: 5 - 50mA (typisch 10mA)
• Logikeingangsspannung: 12 - 24V (typisch 24V)
• Isolationswiderstand: 100MΩ

Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉)

• Kühlung: Natürliche Kühlung oder Zwangskühlung
• Umgebung: Fern von anderen Heizgeräten, staub-, ölnebel- und korrosionsgasfreie Orte ohne starke Vibrationen vermeiden; brennbare Gase und leitfähiger Staub sind verboten
• Umgebungstemperatur: 0 - 50℃
• Luftfeuchtigkeit: 40% - 90%RH
• Betriebstemperatur: MAX 50℃
• Vibration: 10-50Hz/0,15mm
• Lagertemperatur: -20 - 70℃
• Gewicht: Ca. 522g (18,41oz)

Lieferumfang

• 1 x DM860EC Treiber
• 1 x CABLE-PC-2 (RS232-Debugging-Kabel)
