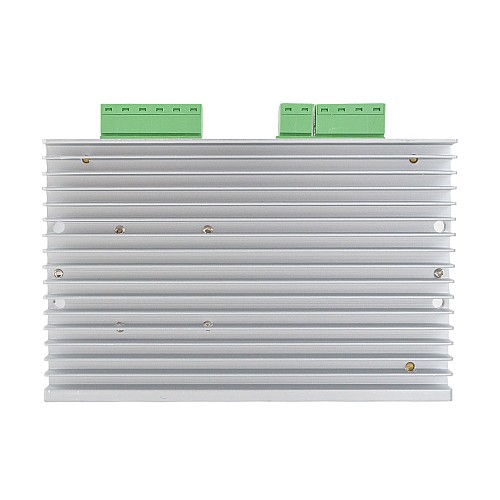

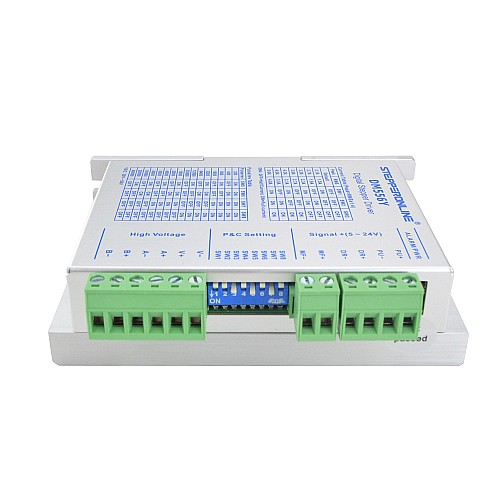

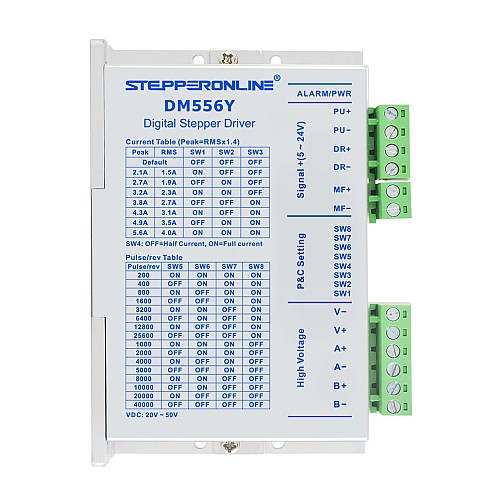

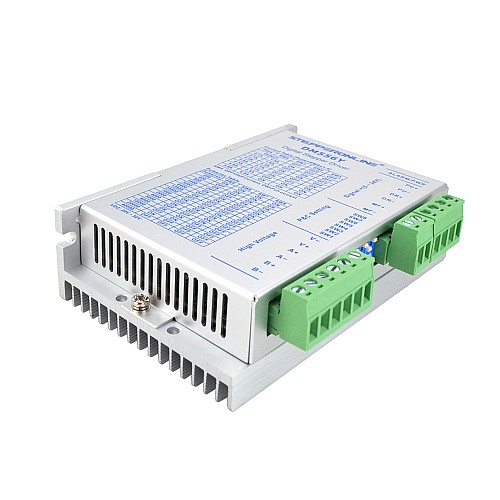

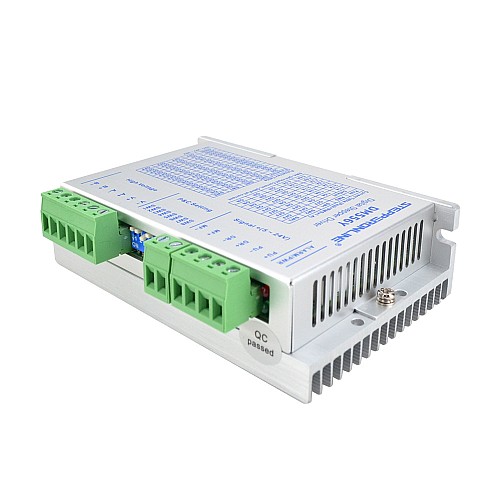

Digitaler Motortreiber der Y-Serie 1,7-5,6A DC 20V-50V für Nema 23, 24, 34 Motoren

Dieser digitale Schrittmotortreiber der Y-Serie 1,7–5,6 A DC20 V–50 V für Nema 23, 24, 34 Schrittmotoren wird hauptsächlich in medizinischen Geräten, Abgabemaschinen, Graviermaschinen, Lasergeräten, Etikettiermaschinen, elektronischen Geräten, Werbegeräten und anderen Automatisierungsgeräten verwendet. Er ist besonders effektiv in Anwendungen, bei denen Benutzer geringe Wärmeentwicklung, geringe Geräuschentwicklung, geringe Vibration, hohe Stabilität und hohe Präzision erwarten.

Hauptmerkmale

• Eine neue Generation von 32-Bit-DSP-Steuerungstechnologien, kostengünstig, stabil und mit hervorragendem Vibrationsverhalten
• Mit 16 gleichwinkligen konstanten Drehmomenten, bis zu 200 Unterteilungen
• Die Stromregelung ist reibungslos, präzise und die Motorwärme ist niedrig
• Die höchste Impulsantwortfrequenz beträgt bis zu 200kHz
• Wenn der Schrittimpuls länger als 200ms anhält, halbiert sich der Motorstrom.
• Hervorragende Glätte bei Unterteilung in tiefe Frequenzen
• Optisch isolierter differentieller Signaleingang, starke Störfestigkeit
• Die Antriebsstromspitze ist unter 5,6A einstellbar
• Eingangsspannungsbereich: DC20~50V
• Mit Überspannung, Unterspannung und anderem Fehlerschutz
• Sehr klein, Volumen 118*76*33(mm), Gewicht 0.3kg

Elektronische Spezifikationen

• Ausgangsspitzenstrom: 1.7 - 5.6A(1.2~4.0RMS)
• Eingangsspannung: DC20V~50V
• Logiksignalstrom: 7 - 15mA(Typical 10mA)
• Impulseingangsfrequenz: 0 - 200kHz
• Impulsbreite: 2.5μS
• Isolationswiderstand: 500MΩ

Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉)

• Kühlung: Natürliche Kühlung oder Zwangskühlung
• Umwelt: Staub, Ölnebel und ätzende Gase vermeiden
• Umgebungstemperatur: 0 － 65℃
• Feuchtigkeit: 40% － 90% RH
• Betriebstemperatur: 50℃ MAX
• Vibration: 10-50Hz/0.15mm
• Lagertemperatur: -20 － 65℃
• Gewicht: Approx.300g(10.58oz)
