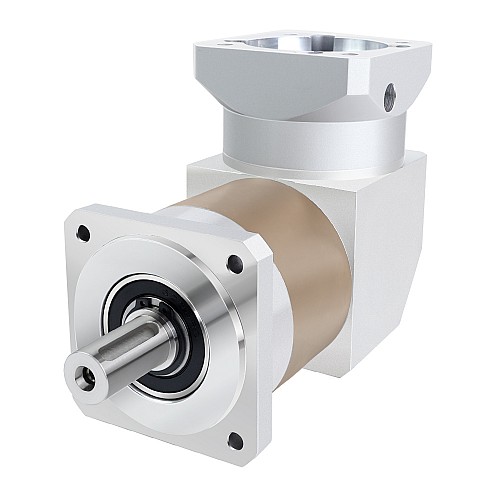

RTG-Serie, 90mm, 20:1, rechtwinkliges Planetengetriebe, Spiel 15arc-min für Servomotoren

0 Bewertungen - + Bewertung

$176,11

5 + $168,85

10 + $162,16

50 + $155,98

100 + $150,26

Auf Lager: 200
Modell: RTG90-G20
Bruttogewicht: 6.09kg
Zertifiziert: ISO, CE, REACH

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Die Größe dieses Getriebes beträgt 90 x 90mm und der Eingangswellendurchmesser beträgt 19mm. Dieses Winkelgetriebe ist für Servomotoren ausgelegt und die Hochgeschwindigkeits- und Niedriggeschwindigkeitswelle haben eine 90-Grad- oder rechtwinklige Beziehung.
Einer der Hauptvorteile eines Winkelgetriebes ist seine kompakte Größe und die Fähigkeit, in engen Räumen zu passen, was es zu einer beliebten Wahl für Anwendungen macht, bei denen die angetriebene Ausrüstung in der Nähe der Antriebsausrüstung sein muss, wie zum Beispiel auf Förderern oder anderen Maschinen.

Getriebespezifikationen

Teilenummer: RTG90-G20
Getriebetyp: Rechtwinklig Getriebe
Getriebematerial: Legierter Stahl
Übersetzungsverhältnis: 20:1
Effizienz: 94%
Spiel bei Leerlauf: <=15arcmin
Maximal zulässiges Drehmoment: 90Nm(796.57lb-in)
Zulässiges Moment: 180Nm(1593.13lb-in)
Maximale axiale Belastung der Welle: 800N
Maximale radiale Belastung der Welle: 1000N
Getriebe passende Eingangswellenlänge des Motors: 22-41mm
Nenn-Eingangsdrehzahl: 3000rpm
Maximale Eingangsdrehzahl: 6000rpm
Geräuschpegel: <=55dB
Wasserdichtigkeitsbewertung: IP54
Lebensdauer: 20000h
Arbeitstemperatur: -20~150℃(-4~302°F)

Physikalische Spezifikationen

Rahmengröße: 90 x 90mm
Getriebelänge: 172mm
Typ der Abtriebswelle: Keilnut
Durchmesser der Abtriebswelle: Φ20mm
Länge der Abtriebswelle: 40mm
Durchmesser der Eingangswelle: Φ19mm
Länge der Eingangswelle: 22-41mm

Andere optionale Untersetzungsverhältnisse.

4 : 1	7 : 1	16 : 1	25 : 1
28 : 1	35 : 1	40 : 1	70 : 1

Andere optionale Untersetzungsverhältnisse.

4 : 1	7 : 1	16 : 1	25 : 1
28 : 1	35 : 1	40 : 1	70 : 1

Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Durchmesser der Abtriebswelle(mm)	20
Durchmesser der Eingangswelle(mm)	19
Getriebelänge(mm)	172
Getriebematerial	Legierter Stahl
Getriebetyp	Rechtwinklig Getriebe
Inventarmethode	Spezielles Inventar
IP-Bewertung	54
Länge der Abtriebswelle(mm)	40
Länge der Eingangswelle(mm)	22 - 41
Passende Motorgröße	Rahmen 80/90 Servomotor
Produktserie	RTG
Rahmengröße(mm)	90 x 90
Spiel	<=15 arcmin
Übersetzungsverhältnis(xx:1)	20
