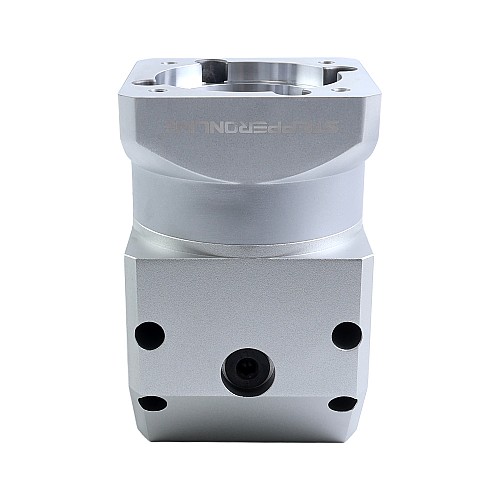

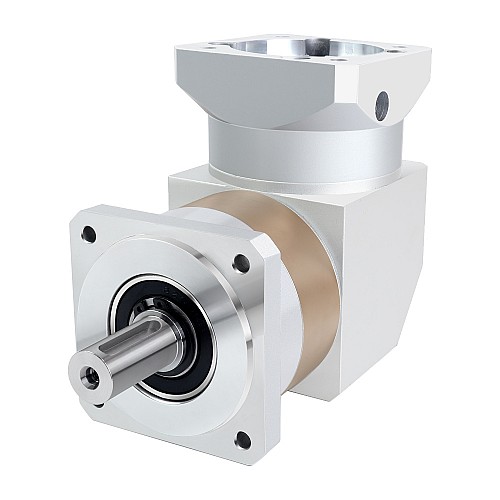

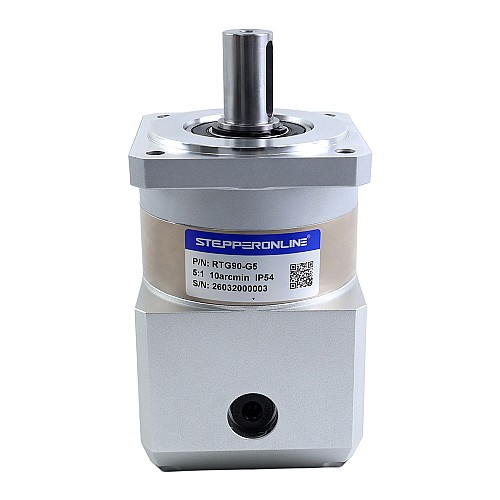

RTG-Serie, 90mm, 5:1 Rechtswinkel-Planetengetriebe, Spiel 10arc-min für Servomotoren

Dieses Winkelgetriebe ist für Servomotoren ausgelegt und die Hochgeschwindigkeits- und Niedriggeschwindigkeitswelle haben eine 90-Grad- oder rechtwinklige Beziehung.
Einer der Hauptvorteile eines Winkelgetriebes ist seine kompakte Größe und die Fähigkeit, in engen Räumen zu passen, was es zu einer beliebten Wahl für Anwendungen macht, bei denen die angetriebene Ausrüstung in der Nähe der Antriebsausrüstung sein muss, wie zum Beispiel auf Förderern oder anderen Maschinen.

Getriebespezifikationen

• Hersteller-Teilenummer: RTG90-G5
• Getriebetyp: Winkelgetriebe
• Übersetzungsverhältnis: 5:1
• Effizienz: 96%
• Spiel bei leerem Lauf: <=10arc-min
• Maximal zulässiges Drehmoment: 90Nm(796.57lb-in)
• Zulässiges Moment: 180Nm(1593.13lb-in)
• Maximale axiale Belastung der Welle: 800N
• Maximale radiale Belastung der Welle: 1000N
• Getriebe passende Eingangswellenlänge des Motors: 22-41mm
• Nenn-Eingangsdrehzahl: 3000rpm
• Maximale Eingangsdrehzahl: 6000rpm
• Geräuschpegel: <=55dB
• Wasserdichtigkeitsbewertung: IP54
• Lebensdauer: 20000h
• Arbeitstemperatur: -20~150℃(-4~302°F)

Physikalische Spezifikationen

• Rahmengröße: 90 x 90mm
• Getriebelänge: 149.5mm
• Typ der Abtriebswelle: Keilnut
• Durchmesser der Abtriebswelle: Φ20mm
• Länge der Abtriebswelle: 40mm
• Durchmesser der Eingangswelle: Φ19mm
• Länge der Eingangswelle: 22-41mm

Andere optionale Untersetzungsverhältnisse.

Andere optionale Untersetzungsverhältnisse.
