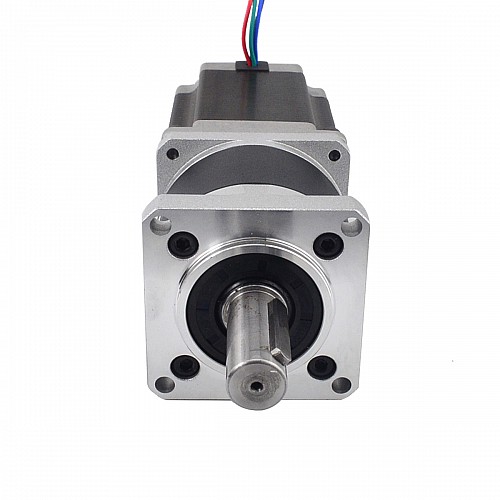

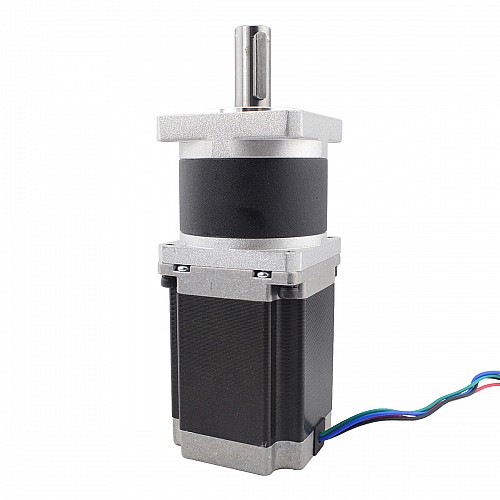

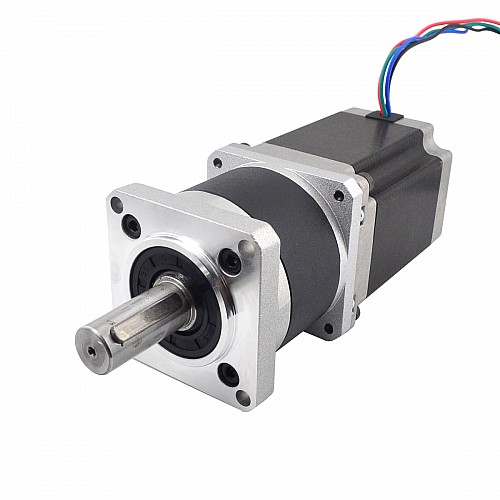

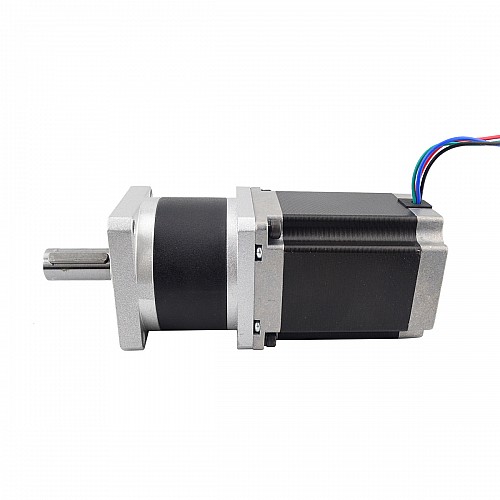

Nema 23 Schrittmotore L=76mm Getriebeübersetzung 10:1 Hohe Präzision Planetengetriebe

0 Bewertungen - + Bewertung

$83,37

5 + $79,25

10 + $75,52

50 + $72,13

100 + $69,02

Auf Lager: 200
Modell: 23HS30-2804S-HG10
Bruttogewicht: 1.84kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser Nema 23 Schrittmotor mit 76mm Körper und 2.80A Nennstrom, integriert mit einem 54mm Planetengetriebe mit einem Übersetzungsverhältnis von 10: 1. Es ist eine gute Lösung für Anwendungen, die besonderen Platz benötigen, aber niedrige Geschwindigkeit und / oder hohes Drehmoment benötigen.

Elektrische Spezifikation

Teilenummer: 23HS30-2804s-HG10
Motorentyp: Bipolar Stepper
Schrittwinkel: 1.8 deg
Haltemoment ohne Getriebe: 1.89Nm(267.70oz.in)
Strom/Phase: 2.80A
Widerstand/Phase: 1.13ohms
Induktivität: 5.40mH ± 20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Getriebe spezifikationen

Getriebetyp: Spur Getriebe
Getriebematerial: Legierter Stahl
Getriebe übersetzung: 10:1
Getriebeeffizienz: 92%
Spiel bei Leerlauf: <=30arcmin
Max. Zulässiges Drehmoment: 6N.m(849.84oz.in)
Moment zulässiges Drehmoment: 12N.m(1699.68oz.in)
Max. Radiale Last: 250N
Umgebungs temperatur: -10-50℃
Lärm: <=50dB

Physische Spezifikationen

RahmenGröße: 57 x 57mm
Motor Länge: 76mm
Getriebe länge:54mm
Schaftdurchmesser: Φ14mm
Schaftlänge: 34mm
Passfedernut länge: 25mm
Anzahl Leiter: 4
Leitungslänge: 320mm
Gewicht: 1500g

Verbindung

A+	A-	B+	B-
Black	Green	Red	Blue

Produktart
Produktart	Getriebeschrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment ohne Getriebe(N.m)	1.89
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	5.4
Phasenwiderstand(ohms)	1.13
Strom (A)	2.8
Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Getriebematerial	Legierter Stahl
Getriebetyp	Präzisionsplaneten
Gewicht(g)	1500
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	130
Leitungslänge(mm)	320
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	14
Schaftlänge(mm)	34
Spiel	<=30 arcmin
Übersetzungsverhältnis(xx:1)	10

Feile	Größe
23HS30-2804S-HG10.STEP	3MB	Download
23HS30-2804S-HG10_Torque_Curve.pdf	182.69KB	Download
23HS30-2804S-HG10 Full Datasheet	127.62KB	Download
23HS30-2804S_Torque_curve.pdf	180.81KB	Download

Schnellsuche Abtriebswellentyp: Keilnut, Schaftdurchmesser(mm): 14, Schaftlänge(mm): 34, Anzahl der Kabel: 4, Leitungslänge (mm): 320, Gewicht(g): 1500, Einzelwelle/Doppelwelle: Einzelne Welle, Bipolar/Unipolar: Bipolar, Phasenwiderstand(ohms): 1.13, Induktivität(mH): 5.4, Körperlänge(mm): 130, Rahmengröße(mm): Nema 23 (57 x 57), Strom (A): 2.8, Produktart: Getriebeschrittmotor, Haltemoment ohne Getriebe(N.m): 1.89, Übersetzungsverhältnis(xx:1): 10, Umkehrspiel bei keiner Last: <=30arcmin, Getriebetyp: Präzisionsplaneten, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar, Getriebematerial: Legierter Stahl
