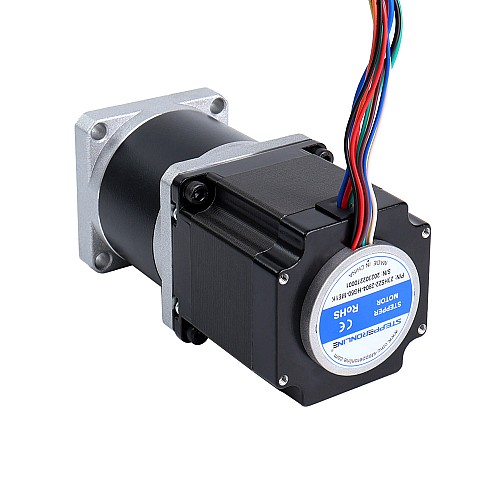

Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)

Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)
Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)
Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)
Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)
Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)
Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)
Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)
Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)
Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)
Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)
Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)
Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)
Nema 23 Schrittmotor mit Hochpräzisions-Getriebeübersetzung 50:1 & Magnet-Encoder 1000PPR(4000CPR)
0 Bewertungen - + Bewertung
$107,95
5 + $102,87
10 + $98,25
50 + $94,02
100 + $90,14
  • Auf Lager: 10000
  • Modell: 23HS22-2804-HG50-ME1K
  • Bruttogewicht: 1.65kg
  • Zertifikat: ISO, CE, UKCA, RoHS

Mögliche Optionen

+ Warenkorb
Frage
+ Wunschliste + Vergleich
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!

Elektrische Spezifikation

  • Teilenummer des Herstellers: 23HS22-2804-HG50-ME1K
  • Motortyp: Bipolarer Schrittmotor
  • Schrittwinkel: 0,036Grad
  • Haltemoment ohne Getriebe: 102Ncm(144,44oz.in)
  • Nennstrom/Phase: 2,8A
  • Phasenwiderstand: 0,9Ohm
  • Induktivität: 2,8mH±20%(1 kHz)

Getriebespezifikationen

  • Getriebeart: Planetengetriebe
  • Übersetzungsverhältnis: 50:1
  • Effizienz: 75%
  • Spiel im Leerlauf: 1,6°
  • max. Zulässiges Drehmoment: 20Nm(2832,8oz.in)
  • Moment Zulässiges Drehmoment: 40Nm(5664oz.in)
  • max. Axiallast: 100N
  • max. Radiallast: 250N
  • Umgebungstemperatur: -10–50℃
  • Isolationsklasse: B
  • Lebensdauer: 6000h

Encoder-Spezifikation

  • Ausgangsschaltungstyp: Differential
  • Encodertyp: Magnetisch inkremental
  • Encoder-Auflösung: 1000PPR(4000CPR)
  • Ausgangssignalkanäle: 3 Kanäle
  • Min. Versorgungsspannung: 3,3V
  • Max. Versorgungsspannung: 5,5V
  • Ausgangsstrom: 20mA
  • Ausgangshochspannung: 5V
  • Niedrige Ausgangsspannung: 0,2V
  • Maximale Ausgangsfrequenz: 400kHz

Physische Spezifikationen

  • Rahmengröße: 57 x 57mm
  • Motorlänge: 55mm
  • Getriebelänge: 61,65mm
  • Wellendurchmesser: Φ14mm
  • Schaftlänge: 34mm
  • Nutlänge: 25mm
  • Anzahl der Leads: 4
  • Leitungslänge: 500mm

Motor- und Encoderanschluss

A+
A-
B+
B-
Schwarz
Grün
Rot
Blau

Kabelfarbe
ROT
Schwarz
Braun
Orange
Blau
Grün
Gelb
Weiß
Beschreibung
+5V
EGND
EA+
EA-
EB+
EB-
EZ+
EZ-
Elektrische Spezifikation
Haltemoment ohne Getriebe(N.m) 1.02
Hat Drehmoment/Schub-Kurve? Drehmoment Nein
Induktivität(mH) 2.8
Phasenwiderstand(ohm) 0.9
Produktart Motor mit Encoder & Bremse & Getriebe
Schrittmotor mit Encoder/Getriebe
Strom (A) 2.8
Bipolar/Unipolar Bipolar
Haltemoment(oz.in) 144.44
Art der Ausgangsschaltung Differential
Encodertyp Magnetisch inkrementell
Encoder Auflösung 1000PPR
Ausgabesignalkanäle 3
Physikalische Spezifikation
Inventarmethode Spezielles Inventar
IP-Bewertung 40
Rahmengröße(mm) Nema 23 (57 x 57)
Getriebetyp Planetengetriebe der HG-Serie
Körperlänge(mm) 116.65
Übersetzungsverhältnis(xx:1) 50
Umkehrspiel bei keiner Last <=1.6deg
Einzelwelle/Doppelwelle Einzelne Welle
Abtriebswellentyp Keilnut
Schaftdurchmesser(mm) 14
Schaftlänge(mm) 34
Anzahl der Leiter 4
Leitungslänge (mm) 500


Feile Größe
23HS22-2804-HG50-ME1K_Full_Datasheet.pdf 157.51KB Download
