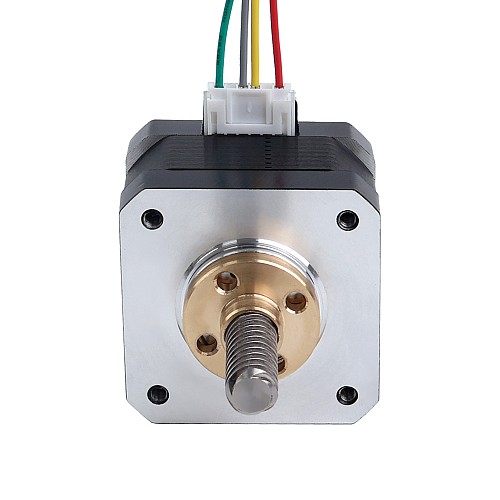

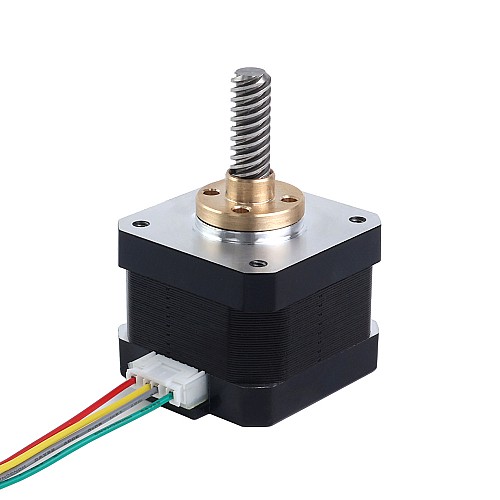

Nema 17 Externer 34mm Stapel 0,4A Leitung 8mm(0,31496") Länge 32mm

0 Bewertungen - + Bewertung

$19,32

5 + $18,52

10 + $17,79

50 + $17,11

100 + $16,48

Auf Lager: 200
Modell: 17E13S0404MB4-032RB
Bruttogewicht: 0.30kg
Zertifiziert: ISO, CE, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieses Modell ist linearer Schrittmotor der Wirtschaft, der Nema 17 external linearen Auslöser nannte, der Motorteil ist 34mm 1.8 Grad 0.4A Nema 17 Schrittmotor. Es wurde mit einer 32mm Tr8x8 Gewindestange und einer Messingmutter entlang der Gewindestange integriert.

Elektrische Spezifikation

Hersteller-Teilenummer: 17E13S0404MB4-032RB
Motorentyp: External
Step Angle: 1.8deg
Haltedrehmoment: 26Ncm(36.82oz.in)
Nennstrom/Phase: 0.4A
Phasenwiderstand: 30ohms
Induktivität: 37mH ± 20%(1KHz)

Physikalische Spezifikation

Rahmengröße: 42 x 42mm
Körper Länge: 34mm
Gewindeschraubenlänge: 32mm(1.2598")
Leitspindel Durchmesser: Φ8mm(0.315")
Auflösung/Schritt: 0.04mm(0.0015748")
Spindelsteigung: 8mm(0.315")
Anzahl der Leads: 4
Kabellänge: 400mm
Gewicht: 240g

Verbindung

A+	A-	B+	B-
Rot	Grau	Gelb	Grün

● Wie bestelle ich einen benutzerdefinierten Linearmotor? Kundenspezifischer linearer Schrittmotor

● Wenn Sie nur die alte Teilenummer haben, Holen Sie sich das neue hier Details anzeigen

● Wie haben wir den Linearmotor benannt? Konstruktion der Teilenummer

Produktart
Produktart	Linearer Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	26
Haltemoment(oz.in)	36.82
Hat Drehmoment/Schub-Kurve? Drehmoment	Nein
Induktivität(mH)	37
Nennstrom(A)	0.4
Phasenwiderstand(ohms)	30
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Anzahl der Kabel	4
Durchmesser der Leitspindel(mm)	8
Gewindeschraubenlänge(mm)	32
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	34
Leitspindelhub/Schrittlänge(mm)	0.04
Leitungslänge(mm)	400
Mit Encoder	Nein
Rahmengröße(mm)	Nema 17 (42 x 42)
Spindelsteigung(mm)	8
Typ des Linearmotors	Extern(Trapezförmig)

Feile	Größe
17E13S0404MB4-032RB_Full_Datasheet.pdf	54.09KB	Download
17E13S0404MB4-032RB.STEP	1.32MB	Download

Leitspindel-Endbearbeitung
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Anti-Backlash-Mutter

STEPPERONLINE bietet spielfreie Muttern für Linearaktuatoren mit externer Gewindespindel (außer Größe 34) und Linearaktuatoren mit unverlierbarer Gewindespindel (außer Größe 24 und 34).
Zwischen Gewindespindel und STEPPERONLINE Standard-Kunststoffmutter sollte nach Millionen von Zyklen ein Nennspiel vorhanden sein. STEPPERONLINE garantiert einige Millionen Zyklen, aber das physikalische Spiel kann erhöht werden. Um das Spiel zu reduzieren oder zu beseitigen, STEPPERONLINE bietet eine Federdruckstruktur der spielfreien Mutter.

Encoders

Je nach Anwendungsanforderungen kann der Kunde einfach Encoder mit Indexausgang oder Nicht-Index-Typ und Durchgangsausgangsmethode als Single-Ended- oder Differenzausgang auswählen.
Auch verschiedene Auflösungen können für eine einfachere und präzisere Positionierung frei gewählt werden.
Alle STEPPERONLINE Standard-Encoder sind optisch und inkremental. Wenn Sie sich für einen Encoder entscheiden, prüfen Sie bitte sorgfältig die Optionen, insbesondere Größe, Auflösung, Index und Ausgabemethode.

Bremsen

Insbesondere bei vertikalen Anwendungen oder beim Halten von Motoren aus einem plötzlichen Abschaltzustand werden STEPPERONLINE-Standard-Abschaltbremsen für die Größen NEMA14, 17, 23, 24 und 34 hilfreich sein, um die Bedenken der Kunden zu verringern.

Verdrahtung, Verkabelung und Steckverbinder

Umherfliegende Leitungen oder Anschlüsse
Verdrehen von Drahtleitungen
Schrumpf- oder dehnbarer Schlauch
Kabelgehäuse

Teflonbeschichtete Schraube

Wenn die Kundenanwendungen eine fettfreie Kombination aus Schraube und Mutter erfordern, bietet STEPPERONLINE eine teflonbeschichtete Leitspindel des Schrittmotors an.
Der teflonbeschichtete Spindel-Schritt-Linearaktuator ermöglicht eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Leitspindeln.
Die Teflonbeschichtung kann auf die gesamte Palette der Gewindespindeloptionen in STEPPERONLINE und alle Arten von Linearantrieben wie externe, nicht gefangene und gefangene Antriebe aufgebracht werden.
Darüber hinaus kann die Anti-Backlash-Mutter auch mit einer teflonbeschichteten Schraube kombiniert werden.

Schnellsuche Anzahl der Kabel: 4, Leitungslänge (mm): 400, Haltemoment(Ncm): 26, Nennstrom(A): 0.4, Haltemoment(oz.in): 36.82, Bipolar/Unipolar: Bipolar, Schrittwinkel(deg.): 1.8, Phasenwiderstand(ohms): 30, Induktivität(mH): 37, Typ des Linearmotors: Extern(Acme), Spindelsteigung(mm): 8, Leitspindelhub/Schrittlänge (mm): 0.04, Gewindeschraubenlänge(mm): 32, Durchmesser der Leitspindel (mm): 8, Körperlänge(mm): 34, Rahmengröße(mm): Nema 17 (42 x 42), Produktart: Linearer Schrittmotor, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Nein, Inventarmethode: Spezielles Inventar
