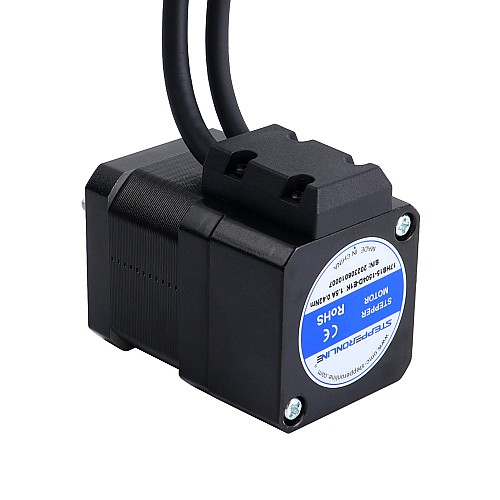

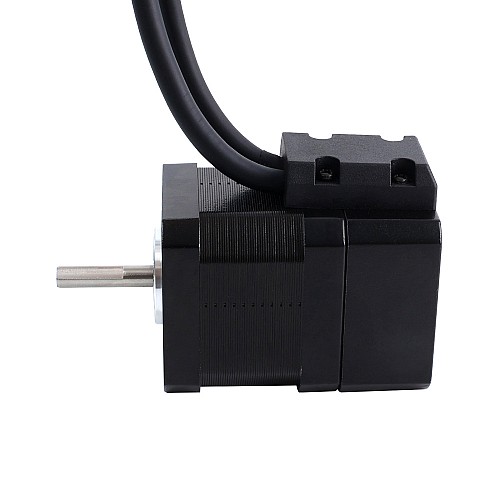

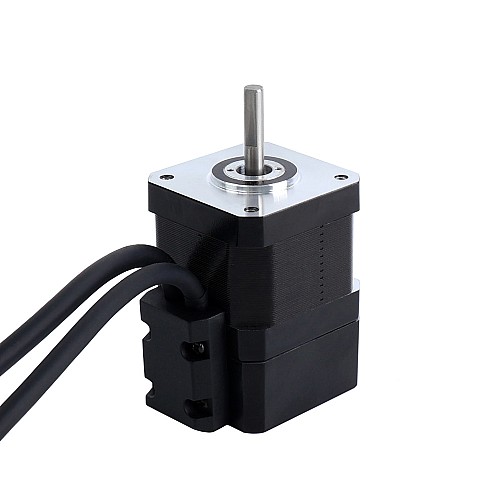

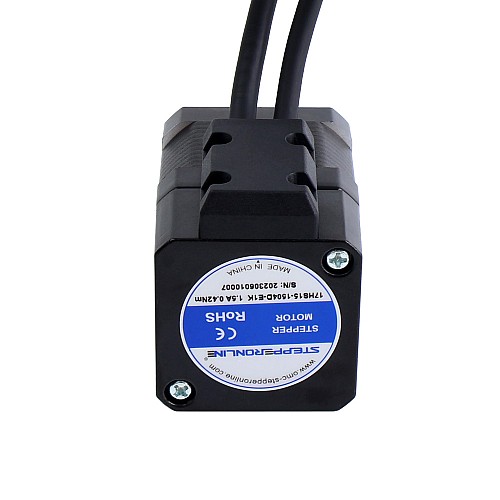

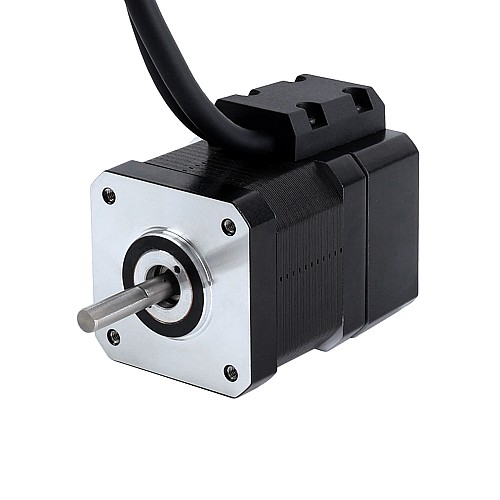

Nema 17 Closed-Loop-Schrittmotor 42Ncm(59,48oz.in) mit Encoder 1000PPR(4000CPR)

8 Bewertungen - + Bewertung

$17,75

5 + $17,02

10 + $16,35

50 + $15,72

100 + $15,15

Auf Lager: 200
Modell: 17HS15-1504D-E1K
Bruttogewicht: 0.42kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dies ist ein Nema 17-Schrittmotor mit geschlossenem Regelkreis und einem inkrementellen optischen Encoder mit 1000ppm(4000cpr), einem Nennstrom von 1,5A und einem Haltemoment von 42Ncm(59,48oz.in). Im Vergleich zu Schrittmotoren mit offenem Regelkreis bietet er eine höhere Präzision, ein höheres Drehmoment, weniger Motorwärme, einen geringeren Stromverbrauch und eine bessere Reaktion auf externe Faktoren.

Elektrische Spezifikation

Hersteller-Teilenummer: 17HS15-1504D-E1K
Anzahl der Phasen: 2
Schrittwinkel: 1,8Grad
Haltemoment: 42Ncm(59,48oz.in)
Nennstrom/Phase: 1,5A
Phasenwiderstand: 1,65ohms
Induktivität: 2,5mH ± 20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physische Spezifikation

Rahmengröße: 42 x 42mm
Körperlänge: 60mm
Wellendurchmesser: Φ5mm
Schaftlänge: 24mm
D-Cut-Schaftlänge: 15mm
Leitungslänge: 500mm
Gewicht: 0,4kg

Encoder-Spezifikation

Ausgangsschaltungstyp: Differentialtyp
Encodertyp: Optischer Inkrementalgeber
Encoder-Auflösung: 1000PPR(4000CPR)
Ausgangssignalkanäle: 2 Kanäle
Mindestversorgungsspannung: 5V
Versorgungsspannung max: 5V
Ausgangs-Hochspannung: >4V
Ausgangs-Niederspannung: <1V

Verbindung

Pin	A+	A-	B+	B-
Farbe	Schwarz	Grün	Rot	Blau

Encoder	VCC	GND	EA+	EA-	EB+	EB-
Minenfarbe	Rot	Weiß	Schwarz	Blau	Gelb	Grün

Der Motor ist mit einem hochflexiblen Kabel ausgestattet, das 8 Millionen Mal gebogen werden kann, ohne zu versagen.

Produktart
Produktart	Schrittmotor mit geschlossenem Regelkreis
Elektrische Spezifikation
Art der Ausgangsschaltung	Differential
Ausgabesignalkanäle	2
Encoder Auflösung	1000PPR
Encodertyp	Optisch inkremental
Haltemoment(Ncm)	42
Haltemoment(oz.in)	59.48
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	2.5
Nennstrom(A)	1.5
Phasenwiderstand(ohms)	1.65
Physikalische Spezifikation
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	60
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	24

Feile	Größe
17HS15-1504D-E1K_Full_Datasheet.pdf	162.67KB	Download
17HS15-1504D-E1K.STEP	760.5KB	Download
17HS15-1504D-E1K_Torque_Curve(Micro3200).pdf	213.84KB	Download

Schnellsuche Schaftdurchmesser(mm): 5, Schaftlänge(mm): 24, Encoder Auflösung: 1000PPR, Ausgabesignalkanäle: 2, Haltemoment(Ncm): 42, Nennstrom(A): 1.5, Haltemoment(oz.in): 59.48, Phasenwiderstand(ohms): 1.65, Induktivität(mH): 2.5, Körperlänge(mm): 60, Rahmengröße(mm): Nema 17 (42 x 42), Produktart: Schrittmotor mit geschlossenem Regelkreis, Art der Ausgangsschaltung: Differential, Encodertyp: Optisch inkremental, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar
