Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496") Steigungslänge, 300mm

Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
-51 %
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496) Steigungslänge, 300mm
Externer Acme-Linearschrittmotor Nema 17, 1,68 A, 48mm Stapelschraubensteigung, 8mm(0,31496") Steigungslänge, 300mm
0 Bewertungen - + Bewertung
$36,69
$17,88
5 + $35,38
10 + $34,16
50 + $33,02
100 + $31,96
  • Auf Lager: 10000
  • Modell: 17E19S1684MB4-300RS
  • Bruttogewicht: 0.71kg
  • ETA des DE-Inventars:  10pcs 05-06-24(dd-mm-yy)
  • Zertifikat: ISO, CE, RoHS

Mögliche Optionen

+ Warenkorb
Frage
+ Wunschliste + Vergleich
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!

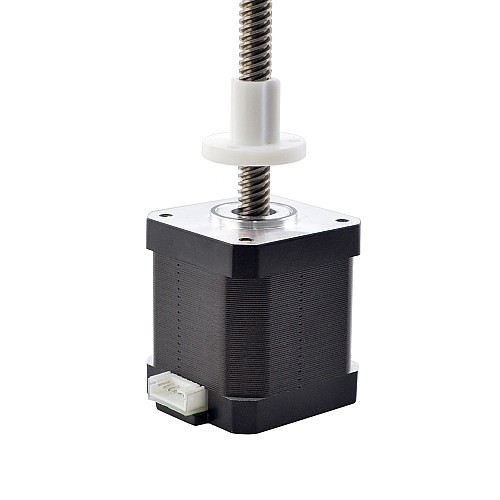

Dieses Modell ist ein linearer Schrittmotor der Wirtschaft, der Nema 17 external linearen Auslöser nannte, der Motorteil ist 48mm 1.8 Grad 1.68A Nema 17 Schrittmotor. Es wurde mit einer 300 mm Tr8x8 Gewindestange integriert und eine POM Schraubenmutter bewegt sich entlang der Gewindestange.

● Wie bestelle ich einen benutzerdefinierten Linearmotor?  Kundenspezifischer linearer Schrittmotor

● Wenn Sie nur die alte Teilenummer haben, Holen Sie sich das neue hier  Details anzeigen

● Wie haben wir den Linearmotor benannt?  Konstruktion der Teilenummer

Elektrische Spezifikation

  • Hersteller-Teilenummer: 17E19S1684MB4-300RS(17E19S1684MB-300RS)(17LS19-1684E-300G)
  • Motortyp: Extern(Trapezförmig)
  • Schrittwinkel: 1,8 Grad
  • Haltemoment: 0,44 Nm(62,31 oz.in)
  • Nennstrom/Phase: 1,68 A
  • Phasenwiderstand: 1,65 Ohm
  • Induktivität: 2,8mH ± 20 %(1 kHz)

Physikalische Spezifikation

  • Rahmengröße: 42 x 42mm
  • Körper Länge: 48mm
  • Gewindeschraubenlänge: 300mm(11.811")
  • Leitspindel Durchmesser: Φ8mm(0.315")
  • Auflösung/Schritt: 0.04mm(0.0015748")
  • Spindelsteigung: 8mm(0.315")
  • Anzahl der Leads: 4
  • Kabellänge: 400mm
  • Gewicht: 454g

Verbindung

A+
A-
B+
B-
Rot
Grau
Gelb
Grün
Elektrische Spezifikation
Hat Drehmoment/Schub-Kurve? Drehmoment Nein
Induktivität(mH) 2.8
Min. Schubkraft(N) @300pps 7.6
Nennstrom(A) 1.68
Phasenwiderstand(ohm) 1.65
Schrittwinkel(deg.) 1.8
Typ des Linearmotors Extern(Trapezförmig)
Bipolar/Unipolar Bipolar
Physikalische Spezifikation
Durchmesser der Leitspindel (mm) 8
Gewindeschraubenlänge(mm) 300
Inventarmethode Spezielles Inventar
Leitspindelhub/Schrittlänge (mm) 0.04
Spindelsteigung(mm) 8
Rahmengröße(mm) Nema 17 (42 x 42)
Körperlänge(mm) 48
Anzahl der Leiter 4
Leitungslänge (mm) 500


Feile Größe
17E19S1684MB4-300RS_Full_Datasheet.pdf 153.4KB Download

  • Leitspindel-Endbearbeitung

    • Male/female threaded ends to specified thread and pitch
    • Custom-machined journals and ring groove
    • Hex or square ends
    • Keyways and cross holes

  • Anti-Backlash-Mutter

    • STEPPERONLINE bietet spielfreie Muttern für Linearaktuatoren mit externer Gewindespindel (außer Größe 34) und Linearaktuatoren mit unverlierbarer Gewindespindel (außer Größe 24 und 34).
    Zwischen Gewindespindel und STEPPERONLINE Standard-Kunststoffmutter sollte nach Millionen von Zyklen ein Nennspiel vorhanden sein. STEPPERONLINE garantiert einige Millionen Zyklen, aber das physikalische Spiel kann erhöht werden. Um das Spiel zu reduzieren oder zu beseitigen, STEPPERONLINE bietet eine Federdruckstruktur der spielfreien Mutter.

  • Encoders

    • Je nach Anwendungsanforderungen kann der Kunde einfach Encoder mit Indexausgang oder Nicht-Index-Typ und Durchgangsausgangsmethode als Single-Ended- oder Differenzausgang auswählen.
    Auch verschiedene Auflösungen können für eine einfachere und präzisere Positionierung frei gewählt werden.
    Alle STEPPERONLINE Standard-Encoder sind optisch und inkremental. Wenn Sie sich für einen Encoder entscheiden, prüfen Sie bitte sorgfältig die Optionen, insbesondere Größe, Auflösung, Index und Ausgabemethode.

  • Bremsen

    • Insbesondere bei vertikalen Anwendungen oder beim Halten von Motoren aus einem plötzlichen Abschaltzustand werden STEPPERONLINE-Standard-Abschaltbremsen für die Größen NEMA14, 17, 23, 24 und 34 hilfreich sein, um die Bedenken der Kunden zu verringern.

  • Verdrahtung, Verkabelung und Steckverbinder

    • Umherfliegende Leitungen oder Anschlüsse
    • Verdrehen von Drahtleitungen
    • Schrumpf- oder dehnbarer Schlauch
    • Kabelgehäuse

  • Teflonbeschichtete Schraube

    • Wenn die Kundenanwendungen eine fettfreie Kombination aus Schraube und Mutter erfordern, bietet STEPPERONLINE eine teflonbeschichtete Leitspindel des Schrittmotors an.
    Der teflonbeschichtete Spindel-Schritt-Linearaktuator ermöglicht eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Leitspindeln.
    Die Teflonbeschichtung kann auf die gesamte Palette der Gewindespindeloptionen in STEPPERONLINE und alle Arten von Linearantrieben wie externe, nicht gefangene und gefangene Antriebe aufgebracht werden.
    Darüber hinaus kann die Anti-Backlash-Mutter auch mit einer teflonbeschichteten Schraube kombiniert werden.
