Dies ist ein AC-Servomotor- und Treiberkit der A6-Serie, bestehend aus einem 220-VAC-1000-W-Motor und einem ein-/dreiphasigen 220-V-1000-W-Servotreiber, der Pulse/RS485/Analog-Kommunikation unterstützt. Mit dem eingebauten 17-Bit-Multiturn-Absolutwertgeber und einer 24-V-8,5-W-Bremse bietet der Motor eine hervorragende Servosteuerungsleistung.
Diese Serie von Servoprodukten ist einfach zu bedienen, wirtschaftlich und effizient und bietet ein optimales Verhältnis zwischen Leistung und Kosten.
Die Servoprodukte der A6-RS-Serie zeichnen sich durch hohe Reaktionsfähigkeit, hohe Genauigkeit und Kosteneffizienz aus und bieten effiziente und praktische Bewegungssteuerungslösungen für verschiedene Branchen.

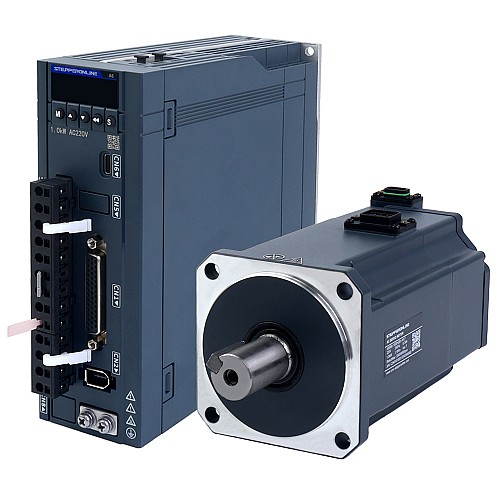

Artikel im Kit

1 x A6-1000RS: 1000W Pulse/RS485/analoger AC-Servomotortreiber
1 x A6M80-1000H2B1-M17: 1000W AC-Servomotor 3000rpm, 3,18Nm mit Bremse, 17-Bit-Encoder IP67
1 x AS7-C-PWB075-3.0: 3,0m Motorkabel
1 x AS7-C-ENC076-3.0: 3,0m Encoderkabel

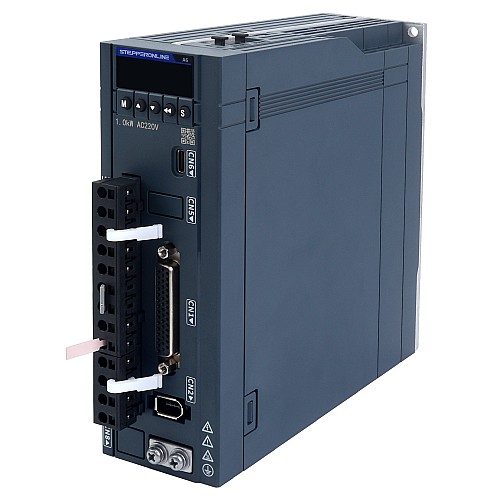

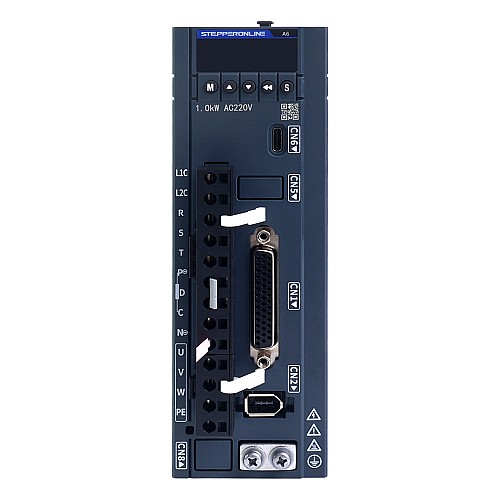

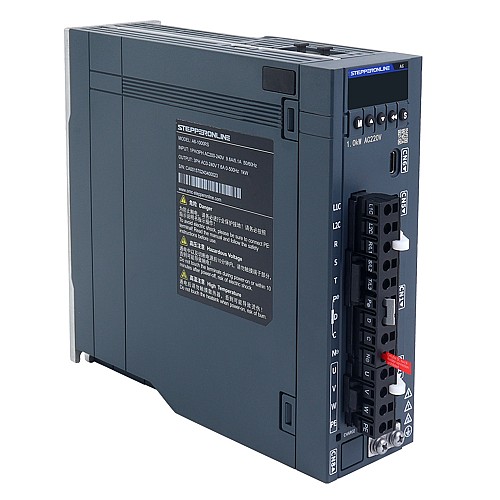

Servotreiberspezifikation

Teilenummer: A6-1000RS
Puls/RS485/Analog-Kommunikation
2-kHz-Speed-Loop-Bandbreite
17-Bit-Absolutwertgeber
Nennspannung ein-/dreiphasig 220VAC
Nennleistung 1000W
Abmessungen: 170*174*55mm
Eingebaute dynamische Bremsfunktion

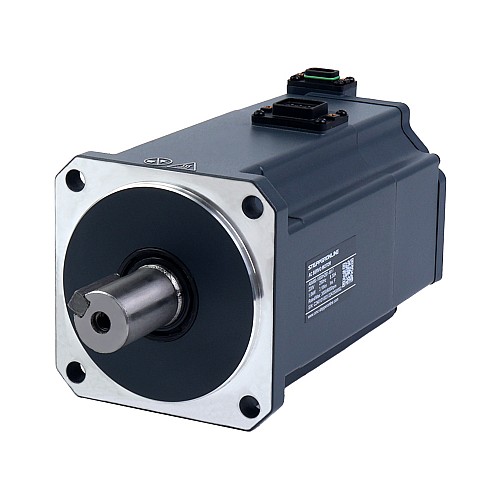

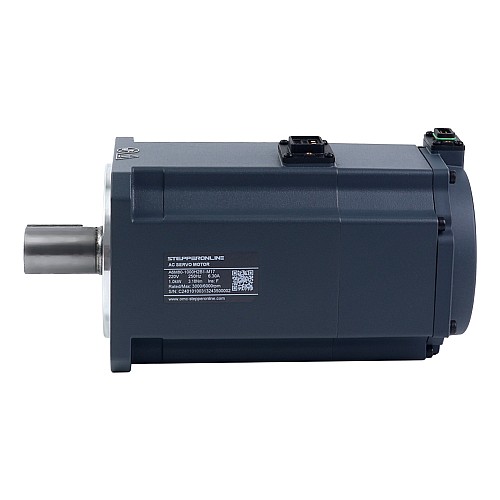

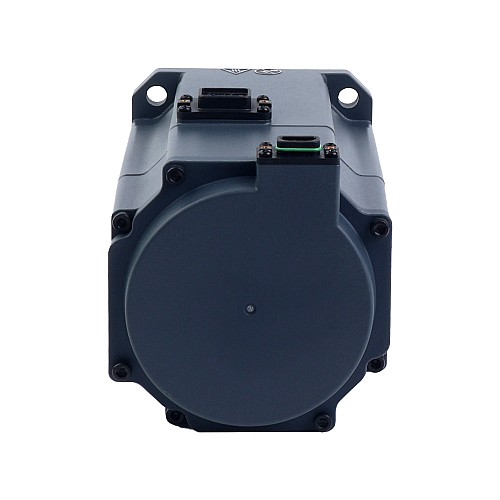

Servomotorspezifikation

Teilenummer: A6M80-1000H2B1-M17
Nennspannung: 220VAC
Nennleistung: 1000W
Nenndrehmoment: 3,18Nm
Spitzendrehmoment: 11,13Nm
Nenngeschwindigkeit: 3000rpm
Höchstgeschwindigkeit: 6000rpm
Nennstrom: 6,30A
Spitzenstrom: 20,90A
Drehmomentkonst.: 0,50Nm/A
Gegen-EMF-Konst: 33,90V/Krpm
Widerstand: 0,35ohms
Induktivität: 2,04mH
Trägheit: 2,28kg*m²*10^-4
Pole: 10
Encoder: Magnetischer Encoder, 17-bit Single-Turn Absolutwertgeber (mit Multi-Turn-Funktion verfügbar)
IP-Schutzart: IP67
Wellendurchmesser: 19mm
Bremsspannung: 24V DC
Bremsleistung: 8,5W
Bremshaltemoment: 3,20Nm
Axiale Belastung: maximal 147N
Radiale Belastung bei einer Wellenlänge von 35mm: maximal 392N

Bitte laden Sie die A6-Servo-Debug-Software hier herunter.

Wenn Sie ein Kabel mit DB44-Stecker benötigen, können Sie über diesen Link mit dem Kauf fortfahren.

Wenn Sie längere Motor- und Encoderkabel-Kombinationen benötigen, stehen 5m oder 10m Optionen zur Verfügung.

Der Standard-Encoder in diesem Servomotor kann als Mehrumdrehungs-Absolutgeber verwendet werden, erfordert jedoch ein 3m, 5m oder 10m Encoder-Kabel mit Batteriebox.

Wenn Ihre Netzspannung 110VAC beträgt, müssen Sie diesen Transformator TR1200-A220-A120 verwenden, wenn Sie diesen Servomotor einsetzen.

Wie wählt man das richtige Typ-C-Debugging-Kabel aus? Bitte lesen Sie diesen Artikel.

Weitere Informationen zu den Unterschieden zwischen allen auf STEPPERONLINE verkauften Servomotoren finden Sie in diesem Artikel.

Elektrische Spezifikation
Eingangsspannung(V)	220VAC
Encoder Auflösung	17bit
Encodertyp	Magnetisches Absolut
Integriertes STO oder nicht?	Nein
Kontrollmodi	Puls/RS485/Analog
Mit Bremse	Ja
Nenndrehmoment(Nm)	3.81
Nenngeschwindigkeit(rpm)	3000
Nennleistung(W)	1000
Spitzendrehmoment(Nm)	11.13
Spitzengeschwindigkeit(rpm)	6000
Physikalische Spezifikation
Integriert oder nicht	Nein
Inventarmethode	Spezielles Inventar
IP-Bewertung	67
Luftfahrtstecker oder nicht	Nein
Rahmengröße(mm)	80 x 80
Schaftdurchmesser(mm)	19

Feile	Größe
A6M80-1000H2B1-M17_Full_Datasheet.pdf	166.19KB	Download
AS7-C-PWB075-3.0.pdf	110.26KB	Download
AS7-C-ENC076-3.0_Full_Datasheet.pdf	108.54KB	Download
A6-1000RS.stp	24.66MB	Download
A6M80-1000H2B1-M17.STEP	8.43MB	Download
A6-RS_series_servo_drive_manual.pdf	24.54MB	Download
