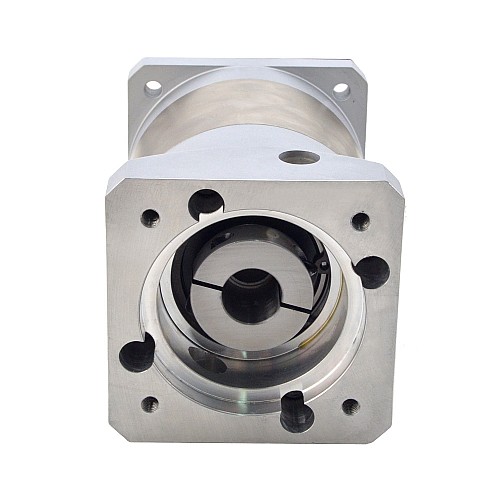

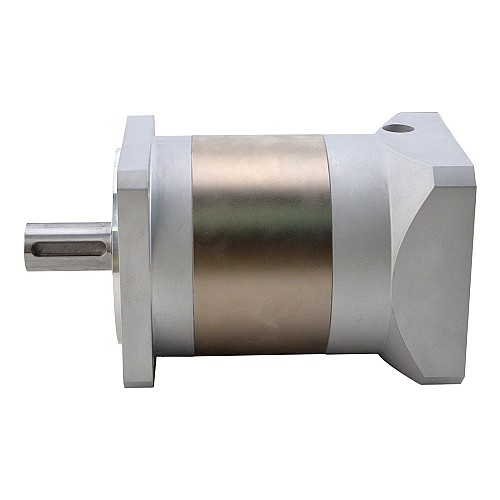

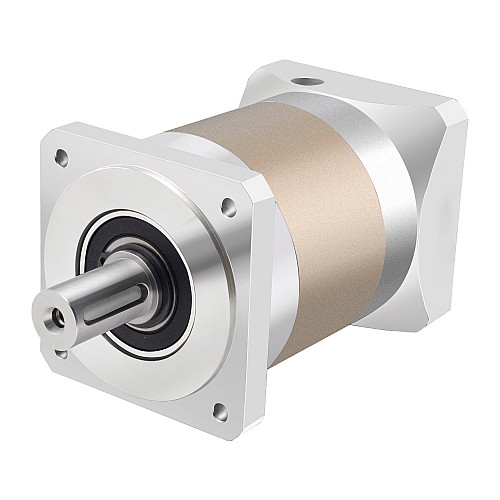

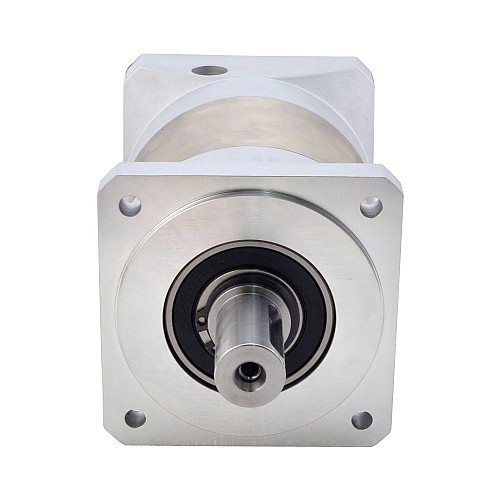

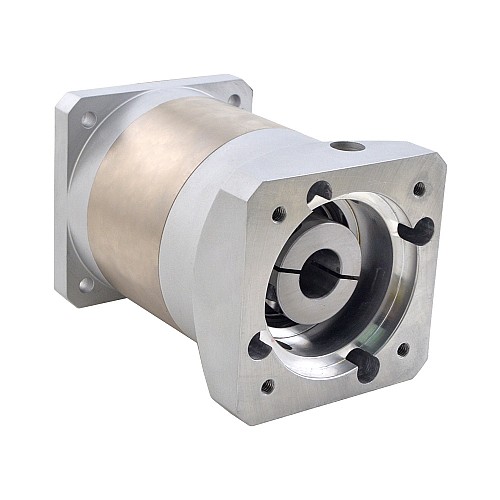

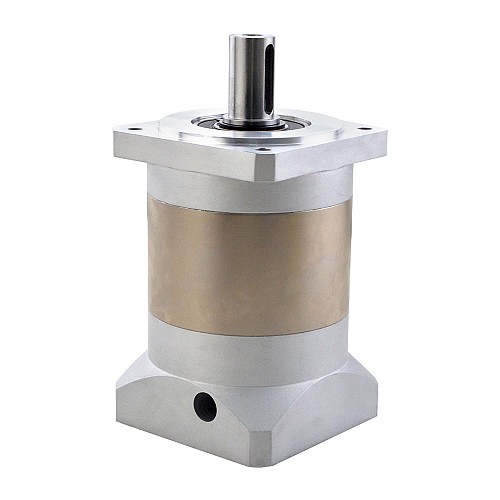

TG-Serie 90mm 20:1 Planetengetriebe Spiel 15 Winkelminuten für Servomotoren

0 Bewertungen - + Bewertung

$85,21

5 + $81,70

10 + $78,47

50 + $75,48

100 + $72,71

Auf Lager: 200
Modell: TG90-G20
Bruttogewicht: 3.91kg
Zertifiziert: ISO, CE, REACH

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Dieses hochpräzise 90-mm-Planetengetriebe gehört zur TG-Serie, mit einem Übersetzungsverhältnis von 20:1 und einem maximalen Flankenspiel von 15 Winkelminuten. Es ist eine ausgezeichnete Wahl für Anwendungen, die eine gute Genauigkeit und Zuverlässigkeit zu einem außergewöhnlichen Preis erfordern.
Dieses Inline-Planetengetriebe passt zu den meisten Servomotoren auf dem Markt.

Getriebespezifikationen

Teilenummer: TG90-G20
Getriebetyp: Spur Getriebe
Getriebematerial: Legierter Stahl
Übersetzungsverhältnis: 20:1
Effizienz: 94%
Trägheitsmoment: 0.13kg.cm²
Spiel bei Leerlauf: <=15arc-min
Maximal zulässiges Drehmoment: 90Nm(797.13lb-in)
Moment zulässiges Drehmoment: 180Nm(1594.26lb-in)
Lärm: <=55dB
Wasserdichte Bewertung: IP54
Lebensdauer: 20000hours

Physikalische Spezifikationen

Rahmengröße: 90 x 90mm
Getriebelänge: 132mm
Typ der Abtriebswelle: Keilnut
Durchmesser der Abtriebswelle: Φ20mm
Länge der Abtriebswelle: 40mm
Durchmesser der Eingangswelle: Φ19mm
Länge der Eingangswelle: 24-41mm

Andere optionale Untersetzungsverhältnisse.

4 : 1	7 : 1	16 : 1	25 : 1
28 : 1	35 : 1	40 : 1	70 : 1

Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Durchmesser der Abtriebswelle(mm)	20
Durchmesser der Eingangswelle(mm)	19
Getriebelänge(mm)	132
Getriebematerial	Legierter Stahl
Getriebetyp	Spur Getriebe
Inventarmethode	Spezielles Inventar
IP-Bewertung	54
Länge der Abtriebswelle(mm)	40
Länge der Eingangswelle(mm)	24 - 41
Passende Motorgröße	Rahmen 80/90 Servomotor
Produktserie	TG
Rahmengröße(mm)	90 x 90
Spiel	<=15 arcmin
Übersetzungsverhältnis(xx:1)	20
