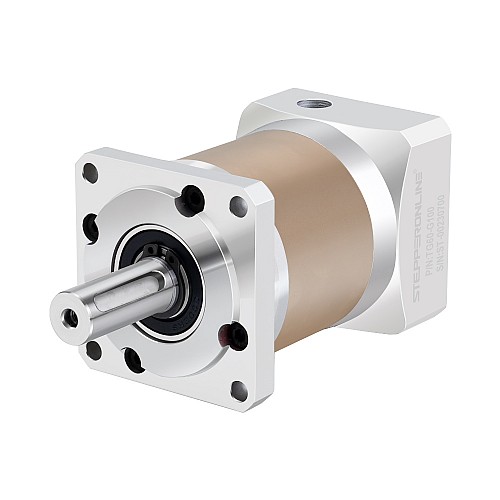

Riduttore epicicloidale serie TG 60mm 100:1 gioco 15arc-min per servomotori
$76,64
5 + $73,04
10 + $69,75
50 + $66,75
100 + $64,00
- En stock: 10000
- Modello: TG60-G100
- Peso lordo: 1.18kg
- Certificato: ISO, CE, REACH
Opzioni disponibili
Spedizione entro 24 ore per gli articoli in stock!
Questo riduttore epicicloidale da 60mm ad alta precisione appartiene alla serie TG, con un Rapporto di cambio 100:1 e un gioco massimo di 15arc-min. È una scelta eccellente per le applicazioni che richiedono una buona precisione e affidabilità a un valore eccezionale.
Questo riduttore epicicloidale in linea è compatibile con la maggior parte dei servomotori sul mercato.
Specifiche del cambio
- Numero di parte: TG60-G100
- Tipo di cambio: planetario
- Rapporto di cambio: 100:1
- Efficienza: 94%
- Momento d'inerzia: 0.03kg.cm²
- Contraccolpo in condizione di vuoto: <=15arc-min
- Coppia max ammissibile: 10Nm(88.51lb-in)
- Momento Coppia ammissibile: 20Nm(177.01lb-in)
- Rumore: <=55dB(1000rpm)/65dB(3000rpm)
- Valutazione impermeabile: IP54
- Tutta la vita: 20000hours
Specifiche fisiche
- Dimensione della cornice: 60 x 60mm
- Lunghezza del cambio: 89.5mm
- Tipo di albero di uscita: chiavetta
- Diametro albero di uscita: Φ14mm
- Lunghezza albero di uscita: 35mm
- Diametro albero di ingresso: Φ14mm
- Lunghezza albero di ingresso: 12-31mm
Altri rapporti di trasmissione opzionali.
5 : 1 |
10 : 1 |
20 : 1 |
50 : 1 |
70 : 1 |
Specifica Fisica | |
Diametro albero di ingresso(mm) | 14 |
Diametro albero di uscita(mm) | 14 |
Lunghezza albero di ingresso(mm) | 12 - 31 |
Lunghezza albero di uscita(mm) | 35 |
Lunghezza del cambio(mm) | 89.5 |
Metodo di inventario | Inventario dedicato |
Dimensione della cornice(mm) | 60 x 60 |
Dimensioni del motore corrispondenti | Cornice 60 Servomotore |
Serie di prodotti | TG |
Tipo di Riduttore | Riduttore planetario |
Rapporto di riduzione(xx:1) | 100 |
Backlash at No-load | <=15arcmin |
Tipo di albero di uscita | chiavetta |
File | Dimensione | |
---|---|---|
TG60-G100_Full_Datasheet.pdf | 176.03KB | Download |
