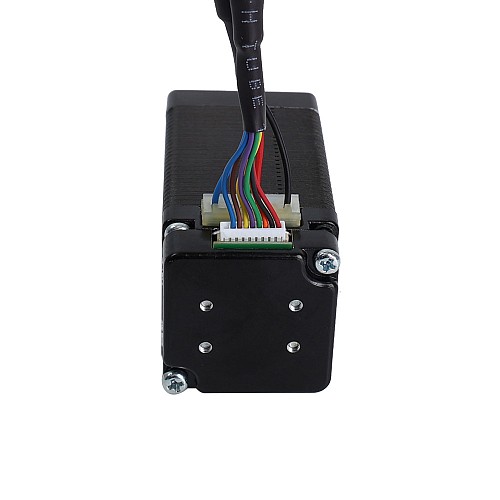

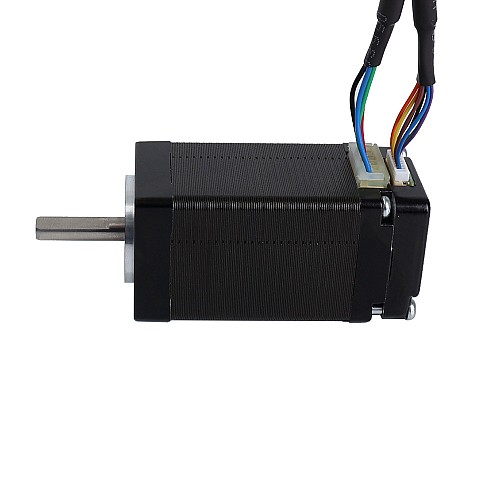

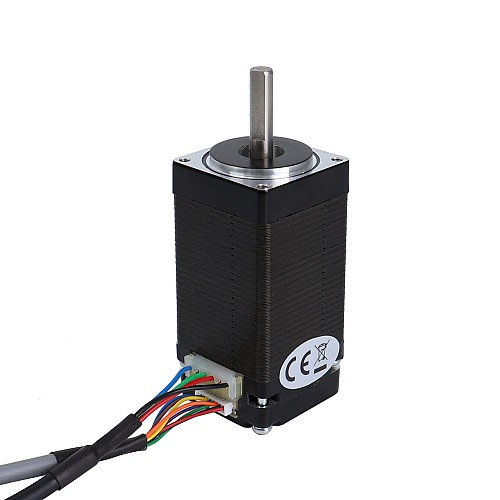

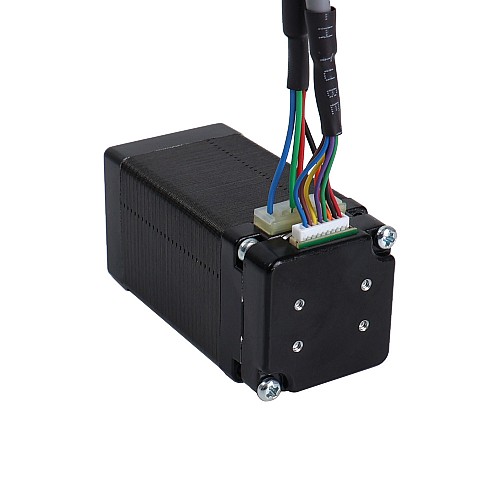

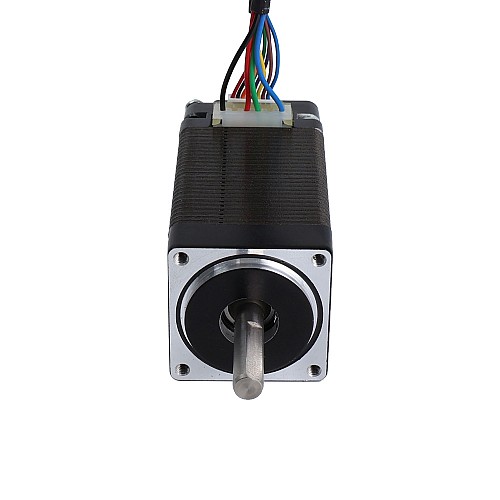

Nema 11 chiuso ciclo motore 14Ncm(19,86oz.in) con codificatore magnetico 1000PPR(4000CPR)
$33,89
5 + $28,51
10 + $24,61
50 + $21,64
100 + $19,32
- En stock: 10000
- Modello: 11HS20-0674-ME1K
- Peso lordo: 0.29kg
- Certificato: ISO, CE, UKCA, RoHS
Opzioni disponibili
Spedizione entro 24 ore per gli articoli in stock!
Questo è uno dei motori passo-passo ad anello chiuso più sottili che abbiamo, solo con uno spessore di 57,5mm include un encoder. L'encoder è un encoder magnetico con 3 canali e risoluzione 1000PPR(4000CPR). Il più grande vantaggio per l'encoder magnetico è la dimensione e il costo, sono ampiamente utilizzati in spazi ristretti e prestazioni di costo più elevate.
Specifiche elettriche
- Codice produttore: 11HS20-0674-ME1K
- Numero di fase: 2
- Angolo del passo: 1,8gradi
- Coppia di tenuta: 14Ncm(19.86oz.in)
- Corrente/fase nominale: 0,67A
- Resistenza di fase: 9.2ohm ± 10%
- Induttanza: 7mH ± 20%(1KHz)
Specifiche fisiche
- Dimensioni della cornice: 28 x 28mm
- Lunghezza del corpo: 57,5mm
- Diametro albero: Φ5mm
- Lunghezza asta: 20mm
- Lunghezza asta D-CUT: 15mm
- Lunghezza cavo: 500mm
Specifiche dell'encoder
- Tipo di circuito di uscita: differenziale
- Tipo di encoder: magnetico incrementale
- Risoluzione codificatore: 1000PPR(4000CPR)
- Canali del segnale di uscita: 3 canali
- Tensione di alimentazione minima: 3,3V
- Tensione di alimentazione massima: 5,5V
- Corrente di uscita: 20 mA
- Alta tensione di uscita: 5V
- Bassa tensione di uscita: 0,2V
- Frequenza di uscita massima: 400kHZ
Collegamento motore ed encoder
Motore |
A+ |
A- |
SI+ |
SI- |
Filo |
Blu |
Verde |
Rosso |
Blu |
Codificatore |
+5V |
EGND |
EA+ |
EA- |
MI+ |
EB- |
EZ+ |
EZ- |
Filo |
Rosso |
Nero |
Marrone |
Arancione |
Blu |
Verde |
Giallo |
Bianco |
Specifica Elettrica | |
Corrente nominale(A) | 0.67 |
Ha una curva di coppia/spinta? | No |
Induttanza(mH) | 7 |
Resistenza di fase(ohm) | 9.2 |
Tipologia di prodotto | Motore passo-passo ad anello chiuso |
Coppia di tenuta(Ncm) | 14 |
Coppia di tenuta(oz.in) | 19.86 |
Tipo di circuito di uscita | Differenziale |
Tipo di encoder | Magnetico Incrementale |
Risoluzione dell'encoder | 1000PPR |
Canali del segnale di uscita | 3 |
Specifica Fisica | |
Classificazione IP | 40 |
Metodo di inventario | Inventario dedicato |
Dimensione della cornice(mm) | Nema 11 (28 x 28) |
Altezza del motore(mm) | 57.5 |
Diametro dell'asse(mm) | 5 |
Lunghezza asta(mm) | 20 |
File | Dimensione | |
---|---|---|
11HS20-0674-ME1K | 151.82KB | Download |
