3 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) 4.2A Nema 23 Motore Passo Passo & Azionamento & Alimentazione 48V

3 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) 4.2A Nema 23 Motore Passo Passo & Azionamento & Alimentazione 48V
3 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) 4.2A Nema 23 Motore Passo Passo & Azionamento & Alimentazione 48V
3 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) 4.2A Nema 23 Motore Passo Passo & Azionamento & Alimentazione 48V
3 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) 4.2A Nema 23 Motore Passo Passo & Azionamento & Alimentazione 48V
3 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) 4.2A Nema 23 Motore Passo Passo & Azionamento & Alimentazione 48V
3 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) 4.2A Nema 23 Motore Passo Passo & Azionamento & Alimentazione 48V
3 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) 4.2A Nema 23 Motore Passo Passo & Azionamento & Alimentazione 48V
3 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) 4.2A Nema 23 Motore Passo Passo & Azionamento & Alimentazione 48V
3 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) 4.2A Nema 23 Motore Passo Passo & Azionamento & Alimentazione 48V
$192,46
5 + $186,45
10 + $180,43
50 + $174,42
100 + $168,40
  • Modello: 3-DM556T-S30
  • Stato delle scorte: 100

Opzioni disponibili

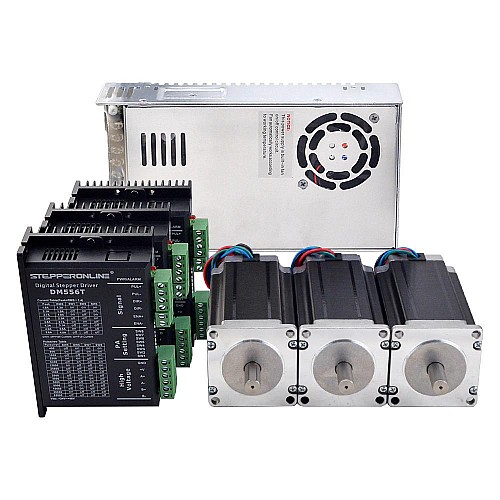

Questo kit CNC incluso:
  • 3 x Digitale Motore passo-passo Drive 1.8~5.6A 20-50VDC DM556T
  • 3 x Nema 23 Bipolare 3Nm (425oz.in) 4.2A 57x57x114mm 4 fili CNC Motore Passo Passo
  • 1 x 500W 48V 10.5A 115/230V Alimentatore elettrica switching Motore Passo Passo Router di CNC

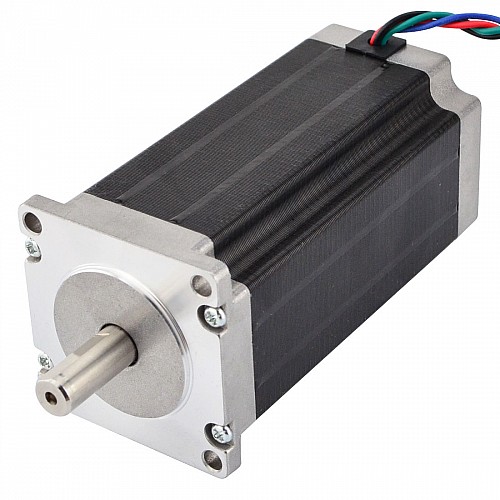

Specifiche del motore

  • Codice Articolo del Costruttore: 23HS45-4204S
  • Tipo di motore: Bipolare
  • Angolo di passo: 1.8 deg
  • Coppia di tenuta: 3.0Nm(425oz.in)
  • Corrente/fase nominale: 4.2A
  • Resistenza di fase: 0.9ohms
  • Induttanza: 3.8mH ± 20%(1KHz)
  • Dimensione telaio: 57 x 57mm
  • Altezza del motore: 113mm
  • Diametro dell'asse: Φ10mm
  • Lunghezza asta: 24mm
  • D-cut Lunghezza: 20mm
  • Numero di cavi: 4
  • Lunghezza del cavo: 400mm

Connessione

A+
A-
B+
B-
Black
Green
Red
Blue

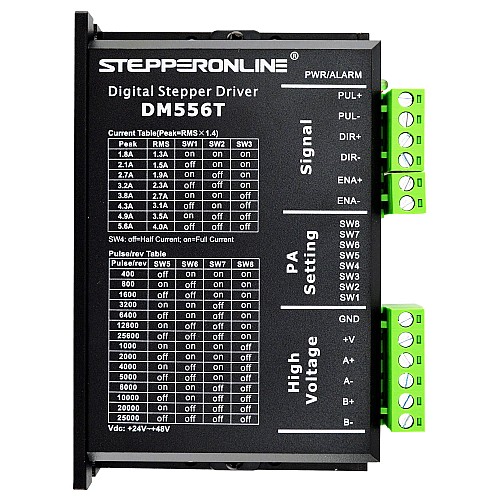

Specifica del driver

  • Anti-Resonance per coppia ottimale, movimento extra liscio, basso riscaldamento del motore e rumore
  • Identificazione automatica del motore e configurazione automatica dei parametri per una coppia ottimale dai motori ad ampio raggio
  • Controllo Step & direction (PUL / DIR)
  • Multi-Stepping per un movimento del motore scorrevole
  • Ingressi TTL compatibili e isolati otticamente
  • Ingresso Tensione nominale 20-50VDC
  • 16 risoluzioni micro-step selezionabili da 400 a 25.600 tramite interruttori DIP
  • 8 selectable output current settings of 1.8 - 5.6A via DIP switches
  • Avvio graduale senza "salto" all'accensione
  • Frequenza di ingresso impulsiva fino a 200 KHz
  • Riduzione automatica della corrente di riposo
  • Protections for over-Tensione nominale and over-current

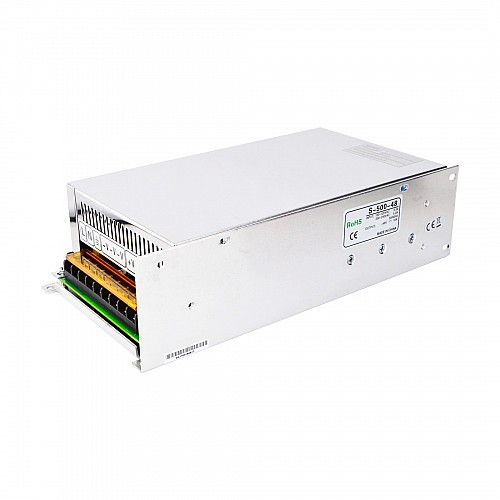

Specifiche di potenza

  • 48V DC 10.5A output
  • AC input intervallo di tensione: 90~135VAC/180~264VAC
  • Alta efficienza a basso costo
  • Raffreddamento ad aria forzata tramite ventola CC incorporata
  • Ripple a bassa emissione e yamp
  • Protezione da sovracorrente, sovratensione, cortocircuito e surriscaldamento
  • 215*115*50mm (L*W*H)

Risorse

Specifica Elettrica
Serie di prodotti Serie TS
Coppia di tenuta(Ncm) 300
Coppia di tenuta(oz.in) 425
Specifica Fisica
Tipologia di prodotto Kit ad anello aperto
Dimensione della cornice(mm) Nema 23 (57 x 57)
File Dimensione
23HS45-4204S_Full_Datasheet.pdf 150.68KB Download
23HS45-4204S.STEP 1.93MB Download
23HS45-4204S_Torque_Curve.pdf 155.07KB Download
DM556T.pdf 2.88MB Download
DM556T.STEP 2.76MB Download
S-500-48.pdf 109.23KB Download
