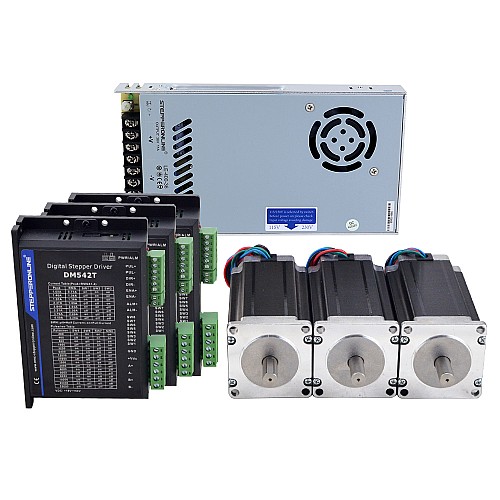

Kit router CNCA 3 assi serie S 3.0Nm(425oz.in) Nema 23 Motore passo-passo e driver

• 3 x DM542T: Driver passo-passo digitale 1.0-4.5A 18-50VDC per motore passo-passo Nema 17, 23, 24
• 3 x 23HS45-4204S: Nema 23 Bipolare 3Nm(425oz.in) 4.2A 57x57x113mm 4 fili CNC Motore Passo Passo
• 1 x LE-400-36: 400W 36V 11A 115/230V Commutazione dell'alimentazione elettrica

Specifica del driver

• Larghezza dell'impulso: 2,5μS
• Resistenza di isolamento: 500 MΩ
• Frequenza di ingresso a impulsi: 0~200kHz
• Corrente di picco in uscita: 1,0~4,5A(3,2RMS)
• Tensione in ingresso: +18~50V CC (tipica 36V CC)
• Corrente del segnale logico: 7~16mA (tipico 10mA)
• Supporta la modalità PUL/DIR
• Riduzione automatica della corrente di riposo
• Protezioni da sovratensione e sovracorrente
• Avvio graduale senza "salti" all'accensione
• Selettore di tensione logica 5V/24V, impostazione predefinita 24V
• L'anti-risonanza fornisce una coppia ottimale e annulla l'instabilità a medio raggio
• Frequenza di ingresso a impulsi fino a 200KHz, ingresso compatibile TTL e otticamente isolato
• Adatto per motori bifase e quadrifase, funziona bene con driver nema 17, driver nema 23
• 8 correnti di picco selezionabili tra cui 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,50 A
• L'identificazione automatica del motore e l'autoconfigurazione dei parametri all'accensione offrono risposte ottimali con motori diversi
• Il Multi-Stepping consente un input di passo a bassa risoluzione per produrre un output di micropassi più elevato, offrendo quindi un movimento del motore più fluido
• 16 risoluzioni microstep selezionabili tra cui 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Specifiche del motore

• Codice Articolo del Costruttore: 23HS45-4204S
• Tipo di motore: Bipolare
• Angolo di passo: 1.8deg
• Coppia di tenuta: 3.0Nm(425oz.in)
• Corrente/fase nominale: 4.2A
• Resistenza di fase: 0.88ohms
• Induttanza: 3.4mH±20%(1KHz)
• Dimensione telaio: 57 x 57mm
• Altezza del motore: 113mm
• Diametro dell'asse: Φ10mm
• Lunghezza asta: 24mm
• D-cut Lunghezza: 20mm
• Numero di cavi: 4
• Lunghezza del cavo: 400mm
• Classe di isolamento: B 130°C[266°F]

Connessione

Specifiche di potenza

• Numero parte: LE-400-36
• Tensione in ingresso: 115/230VCA±20%
• Frequenza di ingresso: 47-63Hz
• Corrente in ingresso: 40 A/230V CA
• Tensione di uscita: 36V
• Corrente di uscita: 11,0A
• Potenza di uscita nominale: 400W
• Corrente di dispersione: <0,5 mA/230V CA
• Dimensioni: 215*115*30 mm(L*P*A)
• Filtro EMI interno
• Alta efficienza e basso costo
• Raffreddamento ad aria forzata tramite ventola DC integrata
• Protezioni da sovracorrente, sovratensione, cortocircuito e surriscaldamento
