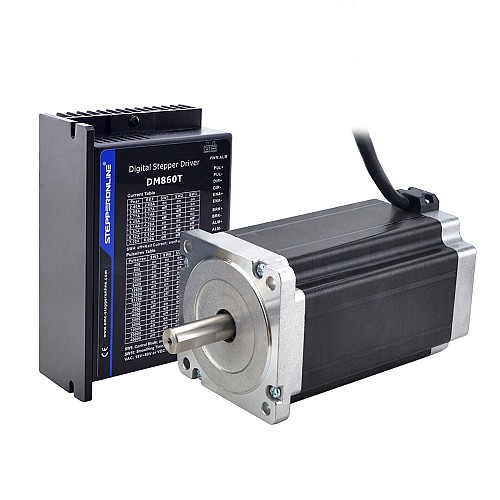

Kit CNC passo-passoA 1 asse 13,0Nm(1841oz.in) Motore passo-passo e driver Nema 34

• 1 x Digitale Motore passo-passo Drive 2.4-7.2A 18-80VAC or 24-110VDC for Nema 34 Motor
• 1 x Nema 34 CNC Coppia elevata Motori Passo Passo 13Nm(1841oz.in) 5A 86x86x150mm

Specifiche del motore

• Codice Articolo del Costruttore: 34HS59-5004S
• Tipo di motore: bipolare passo passo
• Angolo di passo: 1.8deg
• Coppia di tenuta: 13Nm(1841oz.in)
• Corrente/fase nominale: 5A
• Resistenza di fase: 1ohms
• Induttanza: 11mH±20%(1KHz)
• Dimensione telaio: 86 x 86mm
• Altezza del motore: 151.5mm
• Diametro dell'asse: Φ14mm
• Lunghezza asta: 37mm
• D-cut Lunghezza: 25mm
• Numero di cavi: 4
• Lunghezza del cavo: 500mm
• Peso: 5.0kg

Connessione

Specifica del driver

• L'anti-risonanza fornisce una coppia ottimale e instabilità nulle a valori medi
• L'auto-identificazione e la tecnologia di configurazione automatica dei parametri, offre risposte ottimali con diversi motori
• Multi-Stepping consente un ingresso step a bassa risoluzione per produrre un'uscita microstep più elevata, offrendo così un movimento del motore più fluido
• 16 risoluzioni microstep selezionabili tra cui 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Avvio graduale senza "salto" all'accensione
• Input Tensione nominale 18-80VAC or 24-110VDC
• 8 corrente di picco selezionabile compreso 2.40A, 3.08A, 3.77A, 4.45A, 5.14A, 5.83A, 6.52A, 7.20A
• Frequenza di ingresso impulsiva fino a 200KHz, Ingresso TTL compatibile e isolato otticamente
• Riduzione automatica della corrente di riposo
• Adatto per motori a 2 fasi e 4 fasi
• Supporta le modalità PUL / DIR e CW / CCW
• Over-Tensione nominale, protezione da sovracorrente
