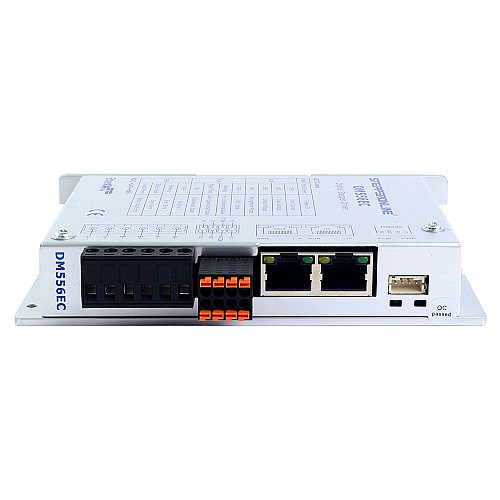

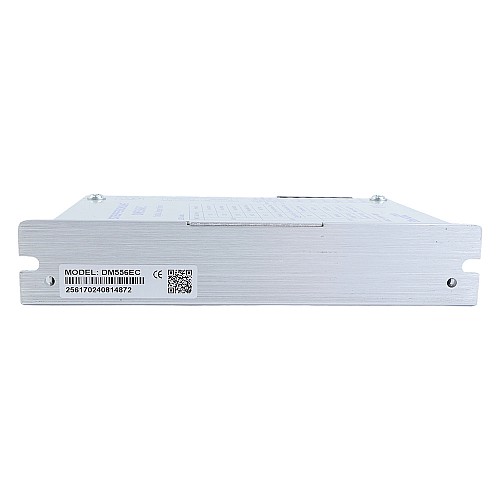

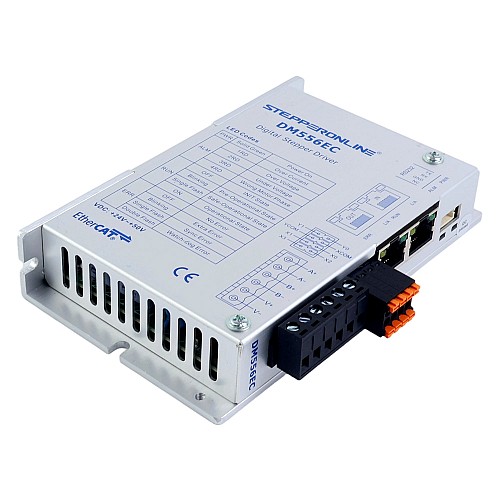

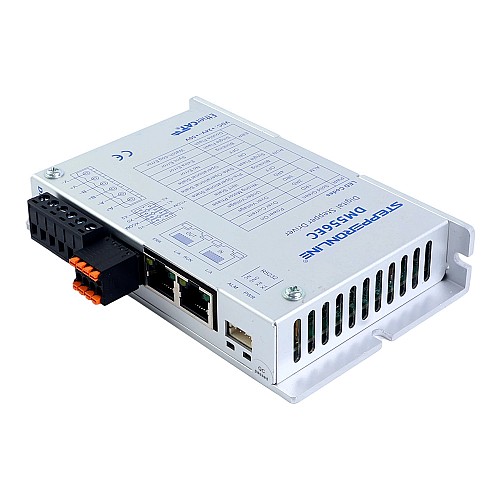

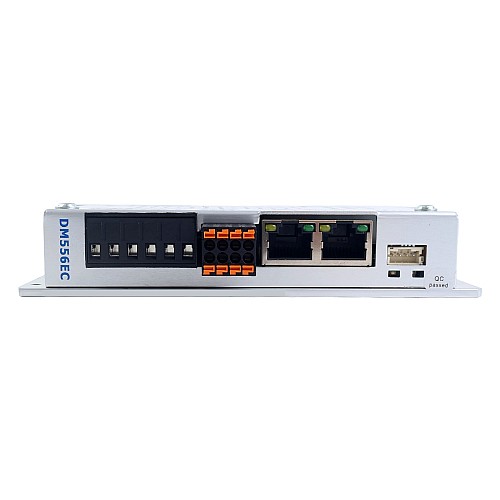

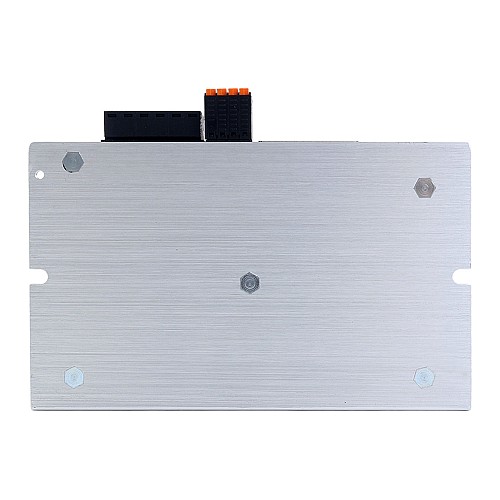

Y Series Pilote pas à pas numérique EtherCAT 0-5,6A 24-50VDC pour moteur pas à pas Nema 23, 24, 34

Le DM556EC est un pilote en boucle ouverte haute performance avec technologie DSP 32 bits, fonctionnant sous 24–50V CC et supportant jusqu'à 5,6A. Il offre une communication EtherCAT full-duplex 100 Mbps avec support CoE (CiA 402). Le pilote propose plusieurs modes – Position synchrone cyclique, Position profilée, Vitesse et Mise à l'origine – ainsi que deux ports RJ45, E/S isolées optiquement et micropas flexibles jusqu'à 51200. Un contrôle de courant précis assure un faible bruit, de faibles vibrations et un échauffement minimal du moteur, avec protection intégrée contre les surtensions, sous-tensions et surintensités.

Caractéristiques principales

• Nouvelle technologie DSP 32 bits, excellent rapport qualité-prix, bonne stabilité, faible bruit, faibles vibrations
• Basé sur la norme de transmission Ethernet 100BASE-TX, débit jusqu'à 100 Mbps, communication full-duplex
• Prend en charge CANopen over EtherCAT (CoE) et est conforme aux normes CiA 402
• Modes de travail pris en charge: Position synchrone cyclique, Position profilée, Vitesse profilée, Mise à l'origine, etc.
• Un connecteur RJ45 double port est utilisé pour la communication EtherCAT
• Quatre ports d'entrée à isolation optique avec entrée 12–24V
• Deux ports de sortie à isolation optique
• Subdivision réglable de 400 à 51200, supporte le rapport électronique
• Contrôle de courant fluide et précis, faible échauffement du moteur
• Fonctions de protection contre la surtension, la sous-tension, le surcourant, etc.

Spécifications électriques

• Courant de sortie: 0 - 5,6A(0~4,0RMS)
• Tension d'alimentation d'entrée: 24–50V CC (typique 24/48V)
• Courant d'entrée logique: 5–50mA (typique 10mA)
• Tension d'entrée logique: 12–24V (typique 24V)
• Résistance d'isolement: 100MΩ

Environnement de fonctionnement et autres spécifications (Tj = 25℃/77℉)

• Refroidissement: Refroidissement naturel ou forcé
• Environnement: Éloigné des équipements chauffants, éviter poussière, brouillard d'huile, gaz corrosifs, vibrations fortes, gaz inflammables et poussières conductrices interdits
• Température ambiante: 0–50 ℃
• Humidité: 40–90 % HR
• Température de fonctionnement: Max. 50 ℃
• Vibrations: 10–50Hz/0,15mm
• Température de stockage: -20–70 ℃
• Poids: Environ 244g(8,61oz)

Contenu de l'emballage

• 1 x Pilote DM556EC
• 1 x CABLE-PC-2 (Câble de débogage RS232)
