Série TP Kit pas à pas en boucle fermée à 1 axe 2.0Nm(283.22oz.in) Nema 23 Moteurs et entraînements

0 commentaires - Écrire une critique

$86.60

5 + $81.36

10 + $76.71

50 + $72.56

100 + $68.84

Auf Lager: 200
Modèle: 1-CL57T-P20-V41
Poids brut: 2.10kg
Certifiée: ISO, CE

Cliquez pays pour stock en direct

Expédié de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

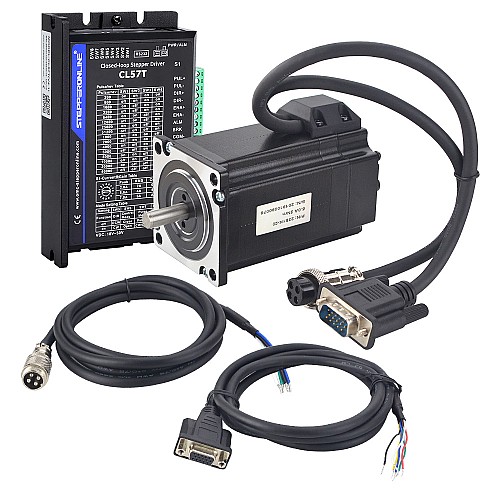

Ce kit CNC comprend:

1 x 23E1K-20: P Série Nema 23 Closed Loop Moteur pas à pas 2.0Nm/283.22oz.in avec Encoder 1000CPR
1 x CL57T-V41: Pilote pas à pas à boucle fermée V4.1 0-8.0A 24-48VDC pour Nema 17, 23, 24 Moteur pas à pas
1 x CABLE-PC-1: câble de débogage RS232
1 x CE2M: 1.7m(67") Câble d'extension d'encodeur pour moteur pas à pas en boucle fermée
1 x CM2M-20: RV-4 AWG20 1.7m(67") Rallonge de moteur de 1,7m 67 " de longueur avec fiche aviation GX16

Spécifications du moteur

Numéro de pièce du fabricant: 23E1K-20
Nombre de phase: 2
Couple de maintien: 2Nm(283.22oz.in)
Courant/phase: 5.0A
Résistance/phase: 0.4ohms
Dimensions: 57 x 57mm
Longueur du moteur: 98.3mm
Diamètre d'arbre: Φ8mm
Longueur de l'arbre: 21mm
Longueur de D-cut: 15mm
Longueur de fil: 270mm
Classe d'isolation: B 130°C[266°F]

Spécification de l'encodeur

Type de circuit de sortie: Differential type
Canaux de signal de sortie: 2 channels
Tension d'alimentation min: 5V
Tension d'alimentation max: 5V
Sortie haute tension: ＜4V
Basse tension de sortie: ＜1V

Spécifications du pilote

Courant de pointe de sortie: 0~8A
Tension d'entrée: +24~48V DC(Typical 36V DC)
Courant Signal logique: 7~16mA(Typical 10mA)
Fréquence d'entrée d'impulsion: 0~200kHz
Interface de débogage RS232 disponible
Broader operating speed range
Chauffage moteur réduit et plus efficace
Mouvement doux et bruit de moteur super-faible
Protections contre les surtensions, surintensités et erreurs de suivi de position

Connexion du moteur et de l'encodeur

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

Connexion du câble d'extension du moteur

PIN	1	2	3	4
Couleur	Noir	Vert	rouge	Bleu

Connexion du câble d'extension de l'encodeur

PIN	2	3	1	13	11	12
Couleur	rouge	Blanc	Noir	Bleu	Jaune	Vert

VEUILLEZ NOTER: Le fil noir épais peut être utilisé pour le blindage, mais ce n'est pas obligatoire, vous pouvez donc le laisser non connecté.

Le CL57T de ce kit est la dernière version 4.1, qui par rapport à la version 4.0, ouvre l'interface RS232 et fournit un câble de débogage gratuitement, ce qui facilite la configuration des paramètres.

Le moteur est livré avec un câble très flexible qui peut être plié 8 millions de fois sans défaillance.

Type de produit
Type de produit	Kit en Boucle Fermée
Spécification électrique
A une courbe de couple/poussée ?	Oui
Couple de maintien(Ncm)	200
Couple de maintien(oz.in)	283.22
Nombre d'axes	1
Référence de tension d'entrée(V)	24 - 48DC
Résolution du codeur	1000PPR
Tension d'entrée(V)	18 - 50DC
Type d'encodeur	Optique Incrémentiel
Spécification physique
Alimentation électrique	Non
Diamètre d'arbre(mm)	8
Longueur de câble(mm)	2000
Longueur de l'arbre(mm)	21
Longueur du moteur(mm)	76.5
Méthode d'inventaire	Inventaire dédié
Serie de produits	Série TP
Taille du cadre(mm)	Nema 23 (57 x 57)
Type d'arbre de sortie	D

Fichier	Taille
Software_manual.pdf	269.98KB	Download
23E1K-20.pdf	183.02KB	Download
23E1K-20_Torque_Curve.pdf	100.66KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
