Série P Nema 23 Bipolaire 1.8deg 1,20Nm(169,934oz.in) 2.8A 57x57x56mm 4 Fils

Meilleures ventes

Série P Nema 23 Bipolaire 1.8deg 1,20Nm(169,934oz.in) 2.8A 57x57x56mm 4 Fils

5 commentaires - Écrire une critique

$18.07

5 + $16.89

10 + $15.85

50 + $14.93

100 + $14.11

Auf Lager: 200
Modèle: 23HP22-2804S
Poids brut: 0.81kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

Allemagne

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

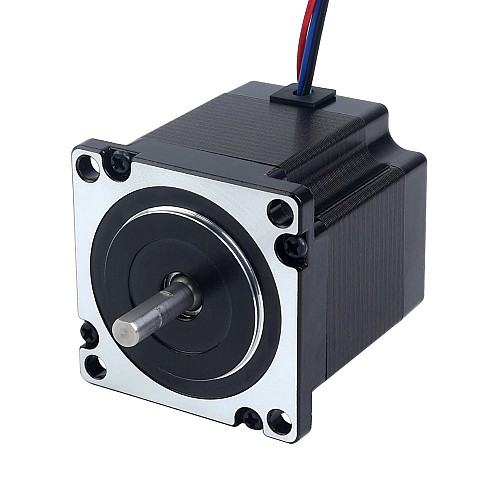

Ce moteur pas à pas Nema 23 de la série P, avec un courant nominal de 2,8A et un couple de maintien de 1,20Nm(169,934oz.in), présente un angle de pas de 1,8 degrés et des dimensions compactes de 57x57x56mm.
Notre version améliorée intègre une conception de bobinage innovante pour augmenter le couple et la capacité de charge. Le capot avant, fabriqué par usinage CNC intégré, assure une stabilité opérationnelle à long terme et une performance de protection de base. Ce moteur est une solution de mise à niveau idéale pour les systèmes de contrôle de mouvement de précision.

Spécifications électriques

Numéro de pièce du fabricant: 23HP22-2804S
Nombre de phases: 2
Angle de pas: 1,8°
Couple de maintien: 1,20Nm(169,934oz.in)
Courant nominal/phase: 2,8A
Résistance de phase: 0,9ohms± 10%
Inductance: 2,6mH±20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécifications physiques

Taille du cadre: 57 x 57mm
Longueur du corps: 56mm
Diamètre de l'arbre: Φ6,35mm
Longueur de l'arbre: 21mm
Longueur d'arbre de type D: 15mm
Nombre de fils: 4
Longueur du câble: 500mm
Poids: 0,72kg

Connexion

A+	A-	B+	B-
Noir	Vert	Rouge	Bleu

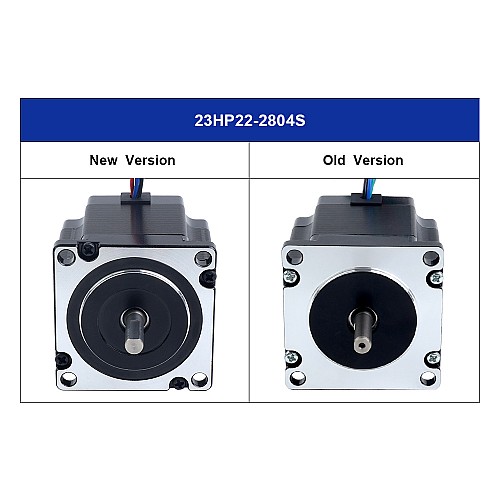

Les versions neuves et anciennes de ce moteur seront expédiées aléatoirement.

Type de produit
Type de produit	Moteur pas à pas hybride
Spécification électrique
A une courbe de couple/poussée ?	Non
Angle de pas(deg.)	1.8
Bipolaire/Unipolaire	Bipolaire
Couple de maintien(Ncm)	126
Couple de maintien(oz.in)	178.4
Courant évalué(A)	2.8
Inductance(mH)	2.6
Résistance/phase(ohms)	0.9
Spécification physique
Arbre simple/Arbre double	Arbre simple
Diamètre d'arbre(mm)	6.35
Longueur de câble(mm)	500
Longueur de l'arbre(mm)	21
Longueur du moteur(mm)	56
Méthode d'inventaire	Inventaire dédié
Nombre de câbles	4
Poids(g)	721.5
Serie de produits	P
Taille du cadre(mm)	Nema 23 (57 x 57)
Type d'arbre de sortie	D

Arbre moteur
Câble
Connecteur
Encodeur
Frein
Boîte de vitesses

Fichier	Taille
23HP22-2804S_Full_Datasheet.pdf	261KB	Download
