Kit servomoteur AC série E6 1000W 3000rpm 3,18Nm encodeur 17bits IP65

Le système d'asservissement de la série E6 est le dernier système d'asservissement économique. La puissance varie de 200W à 1000W. Il présente les avantages d'un câblage pratique. C'est le meilleur choix pour les applications qui nécessitent des coûts et des performances.

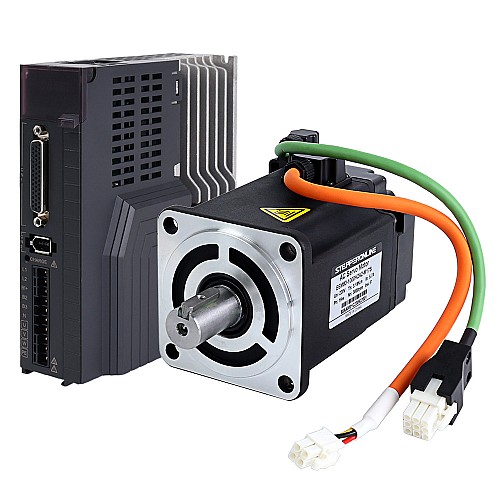

Articles du kit

• 1 x E6-1000RS: pilote de servomoteur CA 1000W
• 1 x E6M80-1000H2A2-M17S: 1000 W AC Servomoteur 3 000tr/min 3,18 Nm Codeur 17bits IP65
• 1 x CMOL3M: câble d'extension de moteur de 3,0m avec Connecteur AMP IP65
• 1 x CEOL3M: câble d'extension d'encodeur de 3,0m avec Connecteur AMP IP65

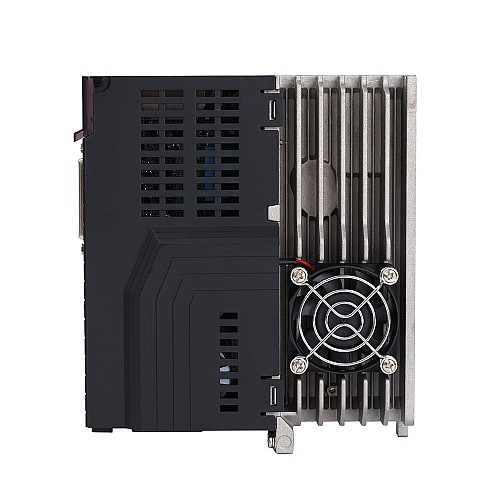

Spécification du servomoteur

• Numéro de pièce: E6-1000RS
• Courant de sortie nominal: 7,6A
• Communication par bus RS232, RS485, Modbus
• Prend en charge le contrôle du pouls
• L'encodeur signale la sortie différentielle A/B/Z et la sortie Z OC
• 2 entrées et 4 sorties
• Tension nominale 220VAC 1ph
• Puissance nominale 1 000W
• Incrémental magnétique 17bits
• Identification automatique du moteur
• Dimension: 154 x 171 x 51mm

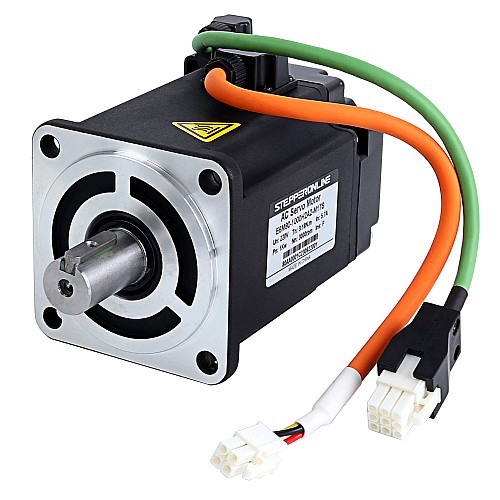

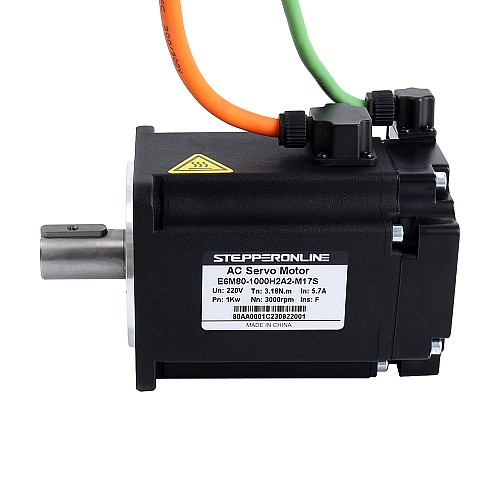

Spécifications du servomoteur

• Numéro de pièce: E6M80-1000H2A2-M17S
• Tension nominale: 220VAC
• Puissance nominale: 1 000W
• Couple nominal: 3,18Nm
• Couple maximal: 9,54Nm
• Vitesse nominale: 3 000tr/min
• Vitesse maximale: 6 000tr/min
• Courant nominal: 5,7A
• Courant de crête: 17,1A
• Const de couple: 0,54N.m/A
• Résistance: 1,1ohms
• Inductance: 0,64mH
• Inertie: 2,0kg*m²*10^-4
• Poteaux: 5
• Type d'encodeur: encodeur magnétique incrémental 17bits
• Indice IP: IP65
• Taille du cadre: 80 x 80mm
• Longueur du corps: 111,5mm
• Longueur de la tige: 35mm
• Diamètre de la tige: 19mm
• Longueur de la clé: 25mm
• Poids massique: 2,75kg
