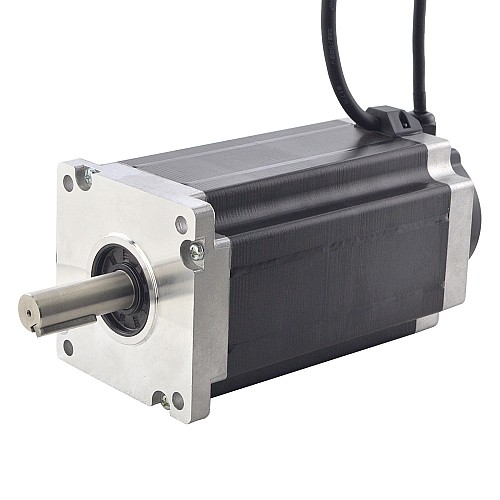

Moteur pas à pas en boucle fermée Nema 42 série S 30Nm(4248.35oz.in) Encodeur 1000PPR(4000CPR)

0 commentaires - Écrire une critique

$0.00

Auf Lager: 1
Modèle: 42HS79-8004D-E1000
Poids brut: 12.79kg
Certifiée: ISO, CE, UKCA, RoHS

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Ce produit a une quantité minimale de 999

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Spécification électrique

Numéro de pièce du fabricant: 42HS79-8004D-E1000
Nombre de phase: 2
Angle de pas: 1.8deg
Couple de maintien: 30Nm(4248.35oz.in)
Courant/phase: 8.0A
Résistance/phase: 1.15ohms ± 10%
Inductance: 17.5mH ± 20%(1KHz)

Spécification physique

Dimensions: 110 x 110mm
Longueur du moteur: 201mm
Diamètre d'arbre: Φ19mm
Longueur de l'arbre: 55.5mm
Longueur de Rainure de clavette: 35mm
Longueur de Cable: 3000mm
Poids: 12kg

Spécification de l'encodeur

Type de circuit de sortie: Differential type
Type d'encodeur: Optique Incrémentiel
Résolution de l'encodeur: 1000PPR(4000CPR)
Canaux de signal de sortie: 2 channels
Tension d'alimentation min: 4V
Tension d'alimentation max: 5V
Courant de sortie: 100mA
Sortie haute tension: 5V
Basse tension de sortie: 4.5V
Fréquence de sortie max: 60kHZ

Connexion

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	GND	EA+	EA-	EB+	EB-

Type de produit
Type de produit	Moteur pas à pas en boucle fermée
Spécification électrique
A une courbe de couple/poussée ?	Oui
Canaux de signal de sortie	2
Couple de maintien(Ncm)	3000
Couple de maintien(oz.in)	4248.35
Courant évalué(A)	8.0
Inductance(mH)	17.5
Résistance/phase(ohms)	1.15
Résolution du codeur	1000PPR
Type d'encodeur	Optique Incrémentiel
Type de circuit de sortie	Type différentiel
Spécification physique
Diamètre d'arbre(mm)	19
Longueur de l'arbre(mm)	55.5
Longueur du moteur(mm)	201
Serie de produits	Série S
Taille du cadre(mm)	Nema 42 (110 x 110)
