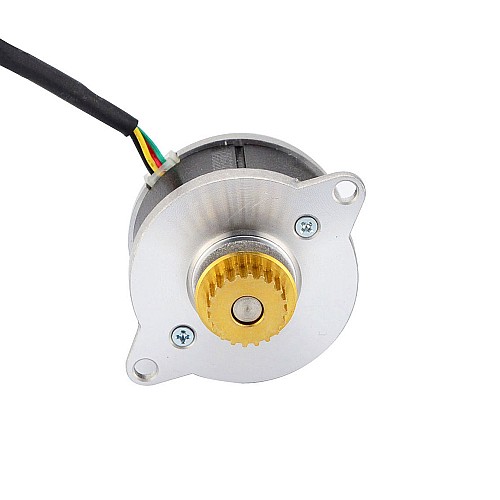

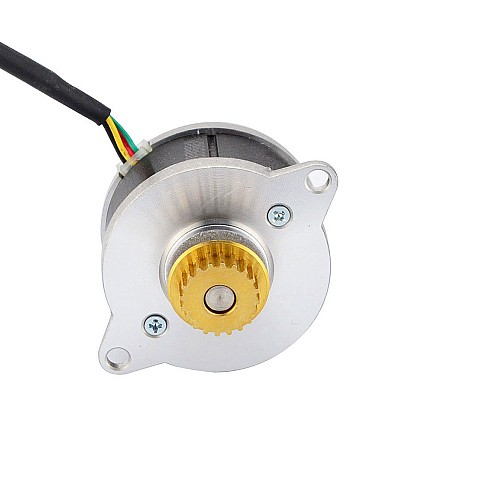

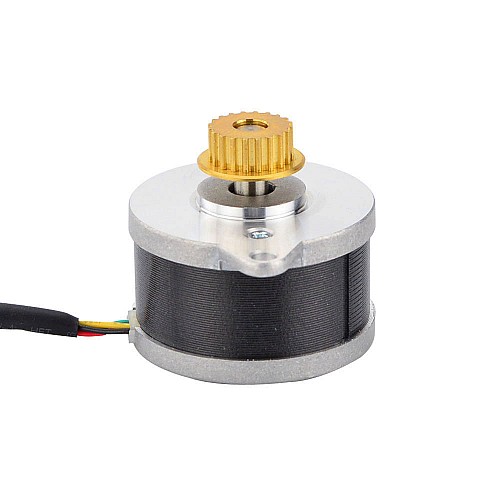

Rond Nema 14 0.9deg 9,0Ncm(12,75oz.in) 0,43A Φ36x21.5mm avec poulie

1 commentaires - Écrire une critique

$14.02

5 + $13.36

10 + $12.76

50 + $12.21

100 + $11.71

Auf Lager: 200
Modèle: 14HR09-0434S-C1
Poids brut: 0.35kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Ce moteur pas à pas bipolaire biphasé hybride de Nema 14 fait sur commande avec l'angle de pas 0.9deg et la taille Φ36x21.5mm. Il a 4 fils, chaque phase dessine 0.43A, avec Couple de maintien 9,0Ncm(12,75oz.in). Une poulie MXL 20 dents est disponible, c'est un bon choix pour la caméra et le moniteur.

Spécification électrique

Numéro de pièce du fabricant: 14HR09-0434S-C1
Type de moteur: bipolaire
Angle de pas: 0.9deg
Couple de maintien: 9,0Ncm(12,75oz.in)
Courant/phase: 0.43A
Résistance/phase: 9.0ohms
Inductance/phase: 5.0mH±20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécification physique

Dimensions: Φ36.5mm
Longueur du moteur: 21.5mm
Diamètre d'arbre: Φ5mm
Longueur de l'arbre: 11.7mm
Profil de la poulie: MXL
Nombre de dents: 20
Pully Pitch: 2.032mm
Diamètre Primitif: Φ12.94
Addendum Diamètre du cercle: Φ12.43
Pully Matériel: H59 Brass
Nombre de câble: 4 with connector PH-4
Longueur de Câble: 120mm
Poids: 130g

Connexion

A+	A-	B+	B-
Noir	Vert	Rouge	Jaune

Type de produit
Type de produit	Moteur pas à pas hybride
Spécification électrique
A une courbe de couple/poussée ?	Non
Angle de pas(deg.)	0.9
Bipolaire/Unipolaire	Bipolaire
Couple de maintien(Ncm)	9.0
Couple de maintien(oz.in)	12.75
Courant évalué(A)	0.43
Inductance(mH)	5
Résistance/phase(ohms)	9
Spécification physique
Arbre simple/Arbre double	Arbre simple
Diamètre d'arbre(mm)	5
Longueur de Cable(mm)	120
Longueur de l'arbre(mm)	11.7
Longueur du moteur(mm)	21.5
Méthode d'inventaire	Inventaire dédié
Nombre de câbles	4
Poids(g)	130
Serie de produits	S
Taille du cadre(mm)	Nema 14 (Φ36)
Type d'arbre de sortie	O

Arbre moteur
Câble
Connecteur
Encodeur
Frein
Boîte de vitesses

Fichier	Taille
14HR09-0434S-C1_Full_Datasheet.pdf	126.52KB	Download
