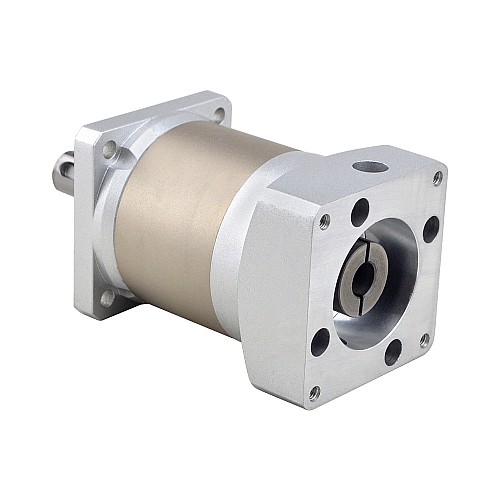

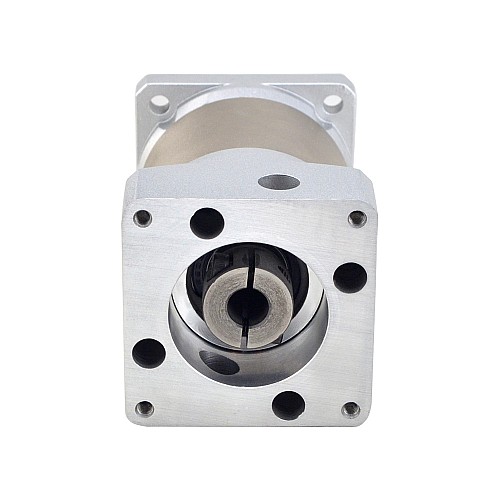

Rapport de vitesse de boîte de vitesses planétaire 20:1 jeu 20arc-min pour Moteur Nema 24

0 commentaires - Écrire une critique

$46.87

5 + $44.94

10 + $43.16

50 + $41.51

100 + $39.99

Auf Lager: 200
Modèle: EG24-G20
Poids brut: 1.17kg
Certifiée: ISO, CE, REACH

Cliquez pays pour stock en direct

Expédié de

Chine

Allemagne

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

La taille de cette boîte de vitesses est de 60 x 60mm et le diamètre de l'arbre d'entrée est de 10mm. Ce réducteur planétaire de haute précision appartient à la boîte de vitesses de la série EG, avec un rapport de réduction de 20: 1 et un contrecoup maximum de 20arc-min. C'est un excellent choix pour les applications qui nécessitent une bonne précision et fiabilité à une valeur exceptionnelle. Ce réducteur planétaire en ligne intégré à un accouplement d'arbre d'entrée peut correspondre à n'importe quel moteur pas à pas Nema 24 standard et moteur à courant continu sans balais.

Spécifications de la boîte de vitesses

Numéro de pièce: EG24-G20
Type de boîte de vitesses: Engrenage droit
Matériau de l'engrenage: Acier allié
Rapport d'engrenage: 20:1
Efficacité: 94%
Moment d'inertie: 0.03kg·cm²
Jeu à vide: <=20arcmin
Couple maximal autorisé: 30Nm(265.52lb-in)
Moment de couple admissible: 60Nm(531.04lb-in)
Bruit: <=55dB(1000rpm)/65dB(3000rpm)
Évaluation étanche: IP54
Durée de vie: 20000hours

Spécifications physiques

Taille du cadre: 60 x 60mm
Longueur de la boîte de vitesses: 89.5mm
Type d'arbre de sortie: Arbre de rainure de clavette
Diamètre de l'arbre de sortie: Φ14mm
Longueur de l'arbre de sortie: 35mm
Diamètre de l'arbre d'entrée: Φ10mm
Longueur d'arbre d'entrée: 12-31mm

En règle générale, les trous de montage des moteurs Nema 24 mesurent 50mm, mais certains mesurent 47,1mm. Par conséquent, veuillez noter que notre réducteur ne peut correspondre qu'à Nema 24 moteurs avec un espacement des trous de 50mm.

Spécification physique
Diamètre de l'arbre d'entrée(mm)	10
Diamètre de l'arbre de sortie(mm)	14
Indice IP	54
Jeu	<=20 arcmin
Longueur d'arbre d'entrée(mm)	12 - 31
Longueur de l'arbre de sortie(mm)	35
Longueur de la boîte de vitesses(mm)	89.5
Matériau de l'engrenage	Acier allié
Méthode d'inventaire	Inventaire dédié
Poids(g)	1160
Rapport d'engrenage(xx:1)	20
Serie de produits	EG
Taille de moteur correspondante	Nema 24 Moteur pas à pas
Taille du cadre(mm)	60 x 60
Type d'arbre de sortie	Rainure de clavette
Type de boîte à engrenages	Engrenage droit
