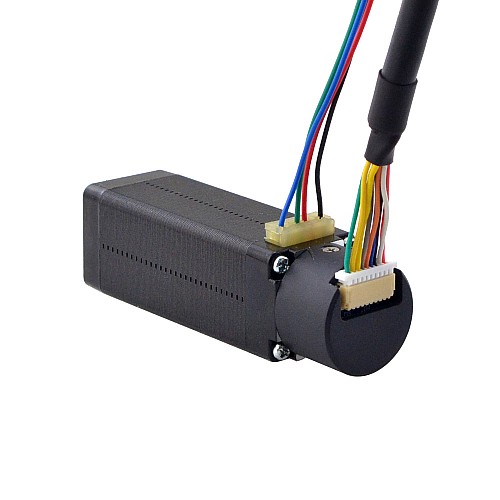

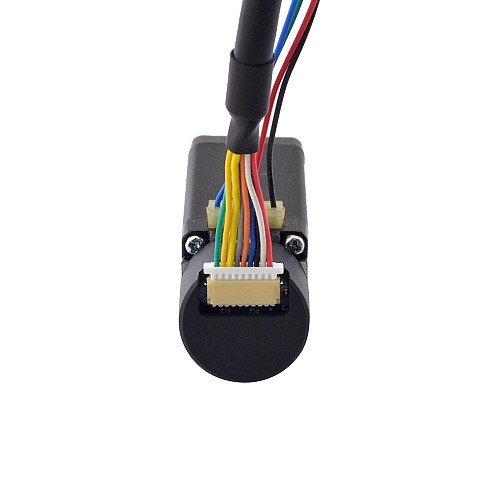

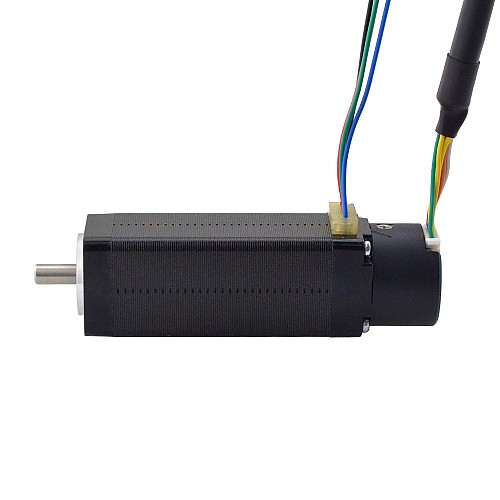

Moteur pas à pas en boucle fermée Nema 8 0,054Nm(7,65oz.in) Codeur 1000PPR(4000CPR)

Moteur pas à pas en boucle fermée Nema 8 0,054Nm(7,65oz.in) Codeur 1000PPR(4000CPR)
Moteur pas à pas en boucle fermée Nema 8 0,054Nm(7,65oz.in) Codeur 1000PPR(4000CPR)
Moteur pas à pas en boucle fermée Nema 8 0,054Nm(7,65oz.in) Codeur 1000PPR(4000CPR)
Moteur pas à pas en boucle fermée Nema 8 0,054Nm(7,65oz.in) Codeur 1000PPR(4000CPR)
Moteur pas à pas en boucle fermée Nema 8 0,054Nm(7,65oz.in) Codeur 1000PPR(4000CPR)
Moteur pas à pas en boucle fermée Nema 8 0,054Nm(7,65oz.in) Codeur 1000PPR(4000CPR)
Moteur pas à pas en boucle fermée Nema 8 0,054Nm(7,65oz.in) Codeur 1000PPR(4000CPR)
Moteur pas à pas en boucle fermée Nema 8 0,054Nm(7,65oz.in) Codeur 1000PPR(4000CPR)
Moteur pas à pas en boucle fermée Nema 8 0,054Nm(7,65oz.in) Codeur 1000PPR(4000CPR)
Moteur pas à pas en boucle fermée Nema 8 0,054Nm(7,65oz.in) Codeur 1000PPR(4000CPR)
Moteur pas à pas en boucle fermée Nema 8 0,054Nm(7,65oz.in) Codeur 1000PPR(4000CPR)
2 commentaires - Écrire une critique
$60.60
5 + $57.88
10 + $55.39
50 + $53.11
100 + $51.00
  • Auf Lager: 10000
  • Modèle: 8HS22-0804D-E1000
  • Poids brut: 0.18kg
  • Certifiée: ISO, CE, UKCA, RoHS

Options disponibles

Ajouter au panier
Question
Ajouter à la liste de souhaits Comparez ce produit
Expédié sous 24 heures pour les articles en stock!

Spécification électrique

  • Numéro de pièce du fabricant: 8HS22-0804D-E1000
  • Nombre de phase: 2
  • Angle de pas: 1.8deg
  • Couple de maintien: 0.054Nm(7.65oz.in)
  • Courant/phase: 0.8A
  • Résistance/phase: 8.5ohms± 10%
  • Inductance: 5.6mH ± 20%(1KHz)

Spécification physique

  • Dimensions: 20 x 20mm
  • Longueur du moteur: 68mm
  • Diamètre d'arbre: Φ4mm
  • Longueur de l'arbre: 10mm
  • Longueur de Cable: 300mm
  • Poids: 123g

Spécification de l'encodeur

  • Type de circuit de sortie: Differential type
  • Type d'encodeur: Optique Incrémentiel
  • Résolution de l'encodeur: 1000PPR(4000CPR)
  • Canaux de signal de sortie: 3 channels
  • Tension d'alimentation min: 4.5V
  • Tension d'alimentation max: 5.5V
  • Courant de sortie: 100mA MAX
  • Sortie haute tension: ≥Vcc-0.4V
  • Basse tension de sortie:≤0.4V
  • Fréquence de sortie max: 1.85MHZ

Connexion

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
4
5
6
7
8
9
Encoder
EA+
VCC
GND
NC
NC
EB+
EB-
EA-
NC
Spécification électrique
A une courbe de couple/poussée ? Non
Courant évalué(A) 0.8
Inductance(mH) 5.6
Résistance/phase(ohm) 8.5
type de produit Moteur pas à pas en boucle fermée
Couple de maintien(Ncm) 5.4
Couple de maintien(oz.in) 7.65
Type d'encodeur Optique Incrémentiel
Type de circuit de sortie Différentiel
Résolution du codeur 1000PPR
Canaux de signal de sortie 3
Spécification physique
Indice IP 40
Méthode d'inventaire Inventaire dédié
Taille du cadre(mm) Nema 08 (20 x 20)
Longueur du moteur(mm) 68
Diamètre d'arbre(mm) 4
Longueur de l'arbre(mm) 10


Fichier Taille
8HS22-0804D-E1000_Full_Datasheet.pdf 159.92KB Download
8HS22-0804D-E1000.STEP 1.47MB Download
