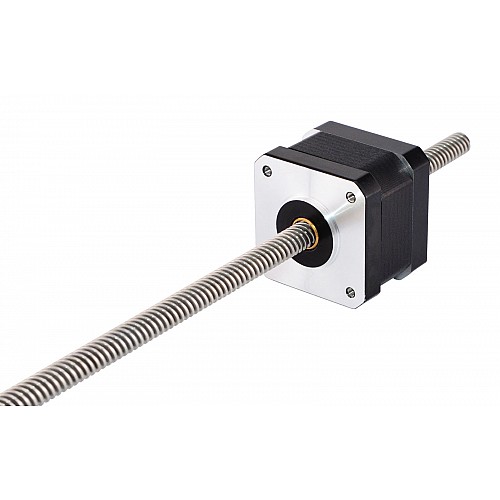

Nema 17 Non captif 26Ncm(36.81oz.in) 34mm Pile 0.4A Plomb 8mm(0.31496") Longueur 320mm
$31.74
5 + $30.79
10 + $29.89
50 + $29.04
100 + $28.24
- Auf Lager: 10000
- Modèle: 17N13S0404MB2-320RS
- Poids brut: 0.50kg
- Certifiée: ISO, CE, RoHS
Options disponibles
Expédié sous 24 heures pour les articles en stock!
Il s'agit d'un moteur pas à pas linéaire non captif Nema 17. Il se compose d'un moteur pas à pas Nema 17 de 34mm de long avec un angle de pas de 1,8degrés et un courant nominal de 0,4A et d'une vis linéaire Tr8x8 de 320mm(12,598") de long.
● Comment commander un moteur linéaire personnalisé ? Moteur pas à pas linéaire personnalisé
● Si vous n'avez que l'ancien numéro de pièce, obtenez le nouveau ici Afficher les détails
● Comment avons-nous nommé le moteur linéaire ? Construction du numéro de pièce
Spécifications électriques
- Numéro de pièce du fabricant : 17N13S0404MB2-320RS(17N13S0404MB-320RS)
- Type de moteur : pas à pas linéaire non captif
- Angle de pas : 1,8degrés
- Couple de maintien : 0,26Nm(36,81oz.in)
- Courant nominal/phase : 0,4A
- Résistance de phase : 30ohms
- Inductance : 37mH ± 20% (1KHz)
Spécification physique
- Dimensions: 42 x 42mm
- Longueur du moteur: 34mm
- Longueur de la vis-mère: 320mm(12.598")
- Diamètre de la vis mère: Φ8mm(0.315")
- Résolution/pas: 0.04mm(0.0015748")
- Plomb: 8mm(0.315")
- Nombre de cable: 4
- Longueur de Cable: 400mm
Connexion
A+ |
A- |
B+ |
B- |
Rouge |
Gray |
Jaune |
Vert |
Spécification électrique | |
A une courbe de couple/poussée ? | Non |
Angle de pas(deg.) | 1.8 |
Courant évalué(A) | 0.4 |
Inductance(mH) | 37 |
Poussée minimale(N) @300pps | 1.7 |
Résistance/phase(ohm) | 30 |
Type de moteur linéaire | Non-Captive |
type de produit | Linear Stepper Motor |
Bipolaire/Unipolaire | Bipolar |
Spécification physique | |
Diamètre de la vis mère(mm) | 8 |
Indice IP | 40 |
Longueur de câble(mm) | 400 |
Longueur de la vis-mère(mm) | 320 |
Méthode d'inventaire | Inventaire dédié |
Plomb(mm) | 8 |
Résolution/pas(mm) | 0.04 |
Taille du cadre(mm) | Nema 17 (42 x 42) |
Longueur du moteur(mm) | 34 |
Nombre de cable | 4 |
Fichier | Taille | |
---|---|---|
17N13S0404MB2-320RS_Full_Datasheet .pdf | 116.82KB | Download |
