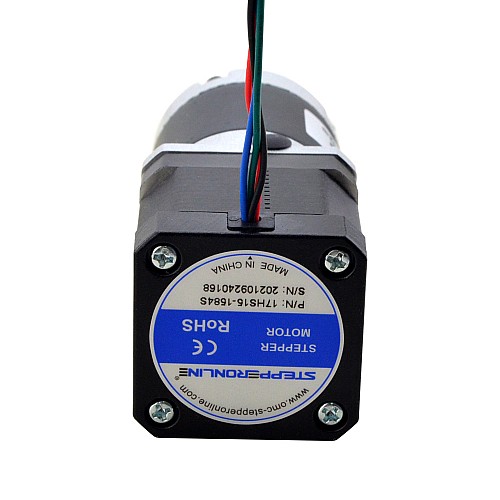

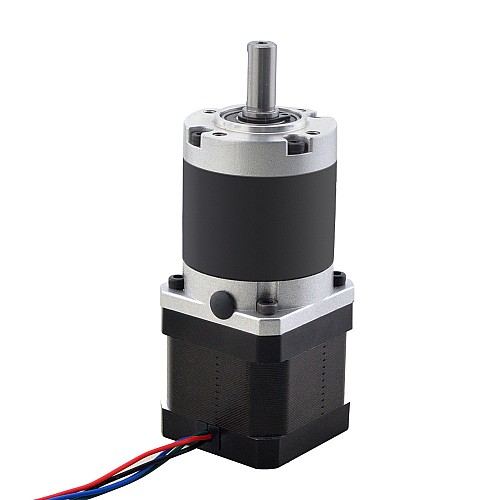

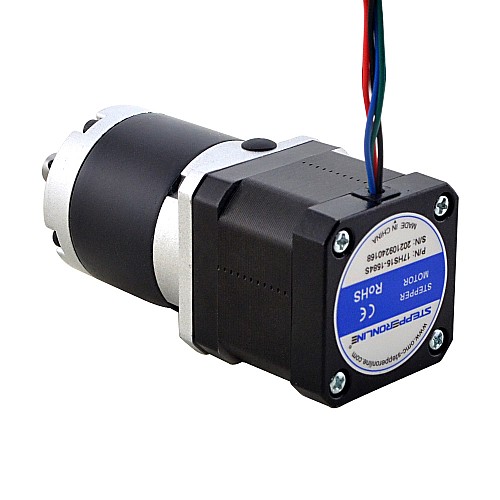

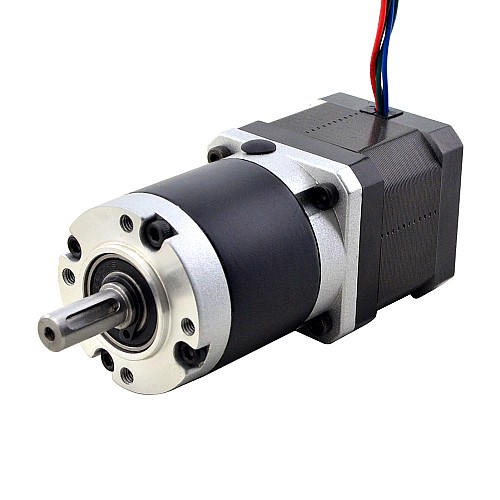

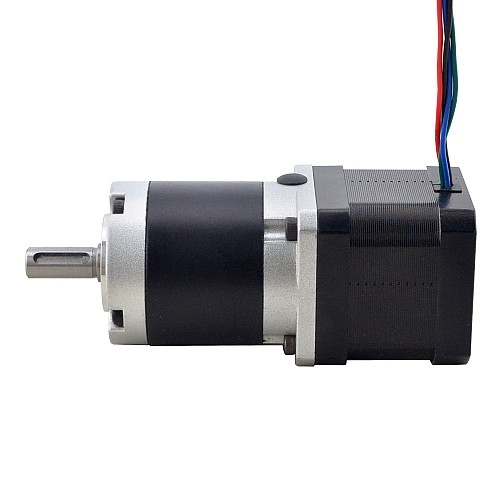

Nema 17 Moteur pas à pas L=40mm Rapport de vitesse 100:1 Réducteur planétaire série MG

Ce moteur pas à pas de taille Nema 17 est équipé d'un réducteur de haute précision de la série MG. Le rapport d'engrenage est de 100:1 et le jeu maximal est de 50 minutes d'arc. C'est un excellent choix pour les applications qui nécessitent une bonne précision mais un faible coût.
Comme le réducteur de la série MG intègre un accouplement d'arbre, vous pouvez facilement changer le moteur ou le réducteur.

Spécifications électriques

• Numéro de pièce du fabricant: 17HS15-1584S-MG100
• Type de moteur : Pas à pas bipolaire
• Couple de maintien sans boîte de vitesses : 36Ncm(51.0oz.in)
• Courant nominal/phase : 1.58A
• Résistance de phase : 1.65ohms
• Inductance : 3.2mH±20%(1KHz)

Spécifications de la boîte de vitesses

• Type de boîte de vitesses : MG Planétaire
• Rapport d'engrenage : 100:1
• Efficacité : 90%
• Jeu à vide:<=50arcmin
• Couple maximal admissible: 5Nm(44.25lb-in)
• Bruit: <=55dB
• Étanchéité: IP54
• Durée de vie : 20000 heures

Spécifications physiques

• Taille du cadre : 42 x 42mm
• Longueur du moteur : 39mm
• Longueur de la boîte de vitesse : 51mm
• Type d'arbre de sortie : Clavette
• Diamètre de l'arbre de sortie : Φ8mm
• Longueur de l'arbre de sortie : 21.5mm

Connexion
