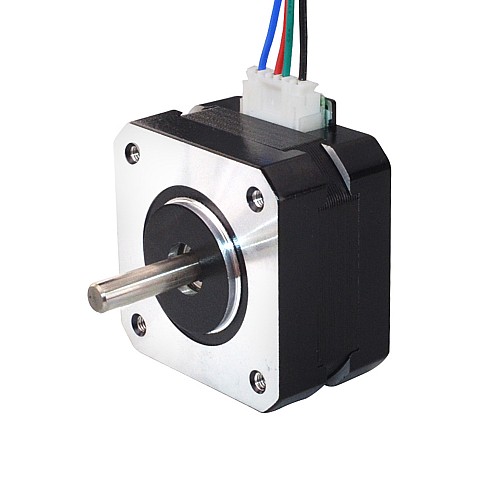

Nema 17 Bipolaire 1.8deg 13Ncm (18.4oz.in) 0.7A 2.9V 42x42x25mm 4 Fils
Nema 17 Bipolaire 1.8deg 13Ncm (18.4oz.in) 0.7A 2.9V 42x42x25mm 4 Fils
$8.56
5 + $8.15
10 + $7.74
50 + $7.33
100 + $6.93
- Modèle: 17HS10-0704S
- État des stocks: 429
Options disponibles
Ce moteur pas à pas bipolaire Nema 17 avec Angle de pas 1.8deg et taille 42x42x25mm. Il a 4 fils, chaque phase dessine le courant 0.7A, Couple de maintien 13Ncm (18.4oz.in).
Spécification électrique
- Numéro de pièce du fabricant: 17HS10-0704S
- Type de moteur: bipolaire
- Angle de pas: 1.8 deg
- Couple de maintien: 13Ncm(18.4oz.in)
- Courant/phase: 0.7A
- Résistance/phase: 4.2ohms
- Inductance/phase: 5.5mH ± 20%(1KHz)
Spécification physique
- Dimensions: 42 x 42mm
- Longueur du moteur: 25mm
- Diamètre d'arbre: Φ5mm
- Longueur de l'arbre: 20mm
- Nombre de cable: 4
- Longueur de Cable: 300mm
- Poids: 180g
Connexion
A+ |
A- |
B+ |
B- |
Noir |
Vert |
Rouge |
Bleu |
Ressources
- Fiche complète: 17HS10-0704S.pdf
- Torque Curve: 17HS10-0704S Torque Curve.pdf
| Spécification électrique | |
| Angle de pas(deg.) | 1.8 |
| Courant évalué(A) | 0.7 |
| Inductance(mH) | 5.5 |
| Résistance/phase(ohm) | 4.2 |
| Bipolaire/Unipolaire | Bipolaire |
| Couple de maintien(Ncm) | 13 |
| Couple de maintien(oz.in) | 18.41 |
| Spécification physique | |
| Classement IP | 40 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Longueur du moteur(mm) | 25 |
| Arbre simple/Arbre double | Arbre Seul |
| Type d'arbre de sortie | O |
| Diamètre d'arbre(mm) | 5 |
| Longueur de l'arbre(mm) | 20 |
| Nombre de cable | 4 |
| Longueur de Cable(mm) | 300 |
| Poids(g) | 180 |
