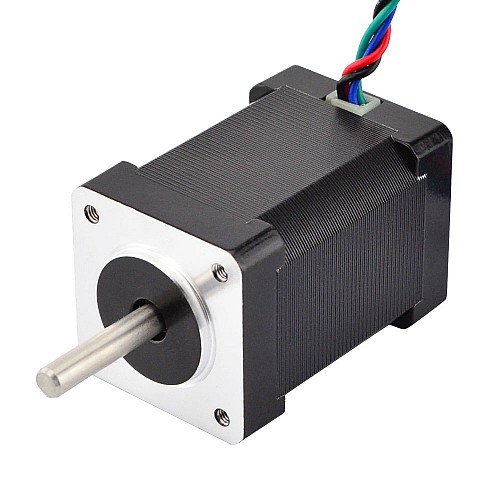

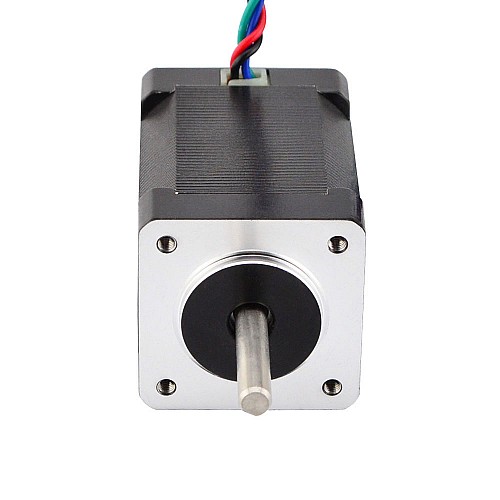

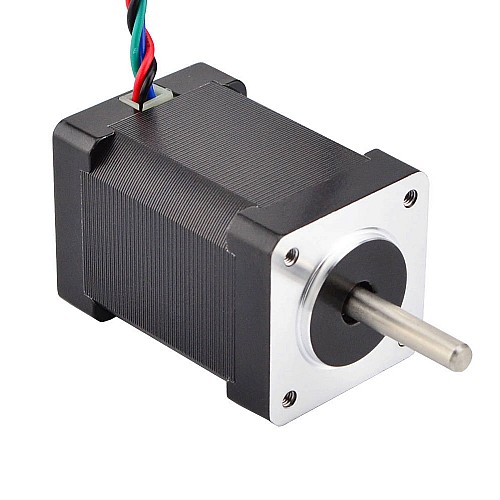

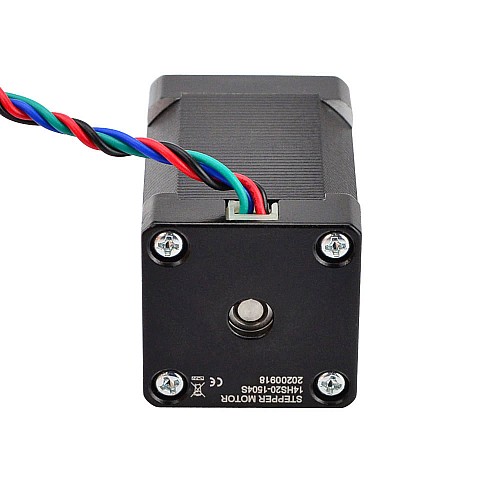

Nema 14 Bipolaire 1.8deg 40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 Fils

Nema 14 Bipolaire 1.8deg 40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 Fils
Nema 14 Bipolaire 1.8deg 40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 Fils
Nema 14 Bipolaire 1.8deg 40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 Fils
Nema 14 Bipolaire 1.8deg 40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 Fils
Nema 14 Bipolaire 1.8deg 40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 Fils
Nema 14 Bipolaire 1.8deg 40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 Fils
Nema 14 Bipolaire 1.8deg 40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 Fils
Nema 14 Bipolaire 1.8deg 40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 Fils
Nema 14 Bipolaire 1.8deg 40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 Fils
Nema 14 Bipolaire 1.8deg 40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 Fils
Nema 14 Bipolaire 1.8deg 40Ncm (56.7oz.in) 1.5A 4.2V 35x35x52mm 4 Fils
$16.30
5 + $15.00
10 + $14.34
50 + $13.69
100 + $13.04
  • Modèle: 14HS20-1504S
  • État des stocks: 336
  • SKU: 14HS20-1504S

Options disponibles

Ce moteur pas à pas Nema 14 est le modèle le plus puissant des moteurs de taille Nema 14, avec Angle de pas 1.8deg et taille 35x35x52mm. Il dispose de 4 fils, chaque phase dessine 1,5A à 4,2V, Couple de maintien 40Ncm (56.7oz.in).


Spécification électrique

  • Numéro de pièce du fabricant: 14HS20-1504S
  • Type de moteur: bipolar
  • Angle de pas: 1.8 deg
  • Couple de maintien: 40Ncm(56.7oz.in)
  • Courant/phase: 1.5A
  • Résistance/phase: 2.8ohms
  • Inductance/phase: 3.8mH ± 20%(1KHz)

Spécification physique

  • Dimensions: 35 x 35mm
  • Longueur du moteur: 52mm
  • Diamètre d'arbre: Φ5mm
  • Longueur de l'arbre: 24mm
  • Longueur de D-cut: 15mm
  • Nombre de cable: 4
  • Longueur de Cable: 400mm
  • Poids: 290g

Connexion

A+
A-
B+
B-
Noir
Vert
Rouge
Bleu

Ressources

Spécification électrique
Angle de pas(deg.) 1.8
Courant évalué(A) 1.5
Inductance(mH) 3.8
Résistance/phase(ohm) 2.8
Bipolaire/Unipolaire Bipolaire
Couple de maintien(Ncm) 40
Couple de maintien(oz.in) 56.7
Spécification physique
Classement IP 40
Taille du cadre(mm) Nema 14 (35 x 35)
Longueur du moteur(mm) 52
Arbre simple/Arbre double Arbre Seul
Type d'arbre de sortie D-Cut
Diamètre d'arbre(mm) 5
Longueur de l'arbre(mm) 24
Nombre de cable 4
Longueur de Cable(mm) 400
Poids(g) 350
Fichier Taille
14HS20-1504S_Full_Datasheet.pdf 138KB Download
14HS20-1504S.STEP 914.34KB Download
14HS20-1504S_Torque_Curve.pdf 154.91KB Download
