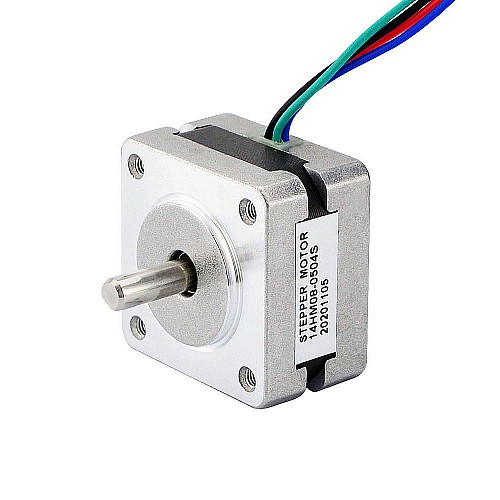

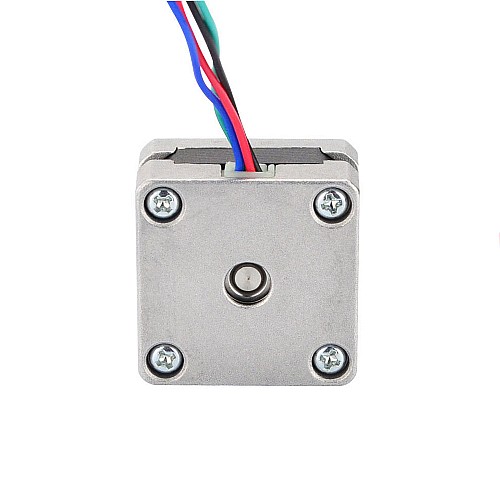

Nema 14 Bipolaire 0,9deg 5Ncm(7,08oz.in) 0,5A 35x35x20mm 4 Fils

Meilleures ventes

Nema 14 Bipolaire 0,9deg 5Ncm(7,08oz.in) 0,5A 35x35x20mm 4 Fils

4 commentaires - Écrire une critique

$10.11

5 + $9.63

10 + $9.20

50 + $8.81

100 + $8.44

Auf Lager: 200
Modèle: 14HM08-0504S
Poids brut: 0.15kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

Allemagne

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Ce moteur pas à pas bipolaire de Nema 14 avec l'angle de pas 0,9deg et la taille 35x35x20mm. Il a 4 fils, chaque phase dessine 0,5A, avec Couple de maintien 5Ncm(7,08oz.in).

Spécification électrique

Numéro de pièce du fabricant: 14HM08-0504S
Type de moteur: bipolaire
Angle de pas: 0,9deg
Couple de maintien: 5Ncm(7,08oz.in)
Courant/phase: 0,5A
Résistance/phase: 10ohms
Inductance/phase: 8,2mH±20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécification physique

Dimensions: 35 x 35mm
Longueur du moteur: 20mm
Diamètre d'arbre: Φ5mm
Longueur de l'arbre: 15mm
Longueur de D-cut: 10mm
Nombre de cable: 4
Longueur de Cable: 300mm
Poids: 90g

Connexion

A+	A-	B+	B-
Noir	Vert	Rouge	Bleu

Type de produit
Type de produit	Moteur pas à pas hybride
Spécification électrique
A une courbe de couple/poussée ?	Oui
Angle de pas(deg.)	0.9
Bipolaire/Unipolaire	Bipolaire
Couple de maintien(Ncm)	5
Couple de maintien(oz.in)	7.08
Courant évalué(A)	0.5
Inductance(mH)	8.2
Résistance/phase(ohms)	10
Spécification physique
Arbre simple/Arbre double	Arbre simple
Diamètre d'arbre(mm)	5
Longueur de câble(mm)	300
Longueur de l'arbre(mm)	15
Longueur du moteur(mm)	20
Méthode d'inventaire	Inventaire dédié
Nombre de câbles	4
Poids(g)	90
Serie de produits	S
Taille du cadre(mm)	Nema 14 (35 x 35)
Type d'arbre de sortie	D

Arbre moteur
Câble
Connecteur
Encodeur
Frein
Boîte de vitesses

Fichier	Taille
14HM08-0504S.STEP	923.81KB	Download
14HM08-0504S_Torque_Curve.pdf	101.06KB	Download
14HM08-0504S_Full_Datasheet.pdf	118.54KB	Download

Mots clés: Type d'arbre de sortie: D, Diamètre d'arbre(mm): 5, Longueur de l'arbre(mm): 15, Nombre de câbles: 4, Longueur de Cable(mm): 300, Poids(g): 90, Arbre simple/Arbre double: Arbre simple, Couple de maintien(Ncm): 5, Courant évalué(A): 0.5, Couple de maintien(oz.in): 7.08, Bipolaire/Unipolaire: Bipolaire, Angle de pas(deg.): 0.9, Résistance/phase(ohms): 10, Inductance(mH): 8.2, Longueur du moteur(mm): 20, Taille du cadre(mm): Nema 14 (35 x 35), type de produit: Moteur pas à pas hybride, Serie de produits: S, A une courbe de couple/poussée ?: Oui, Méthode d'inventaire: Inventaire dédié
