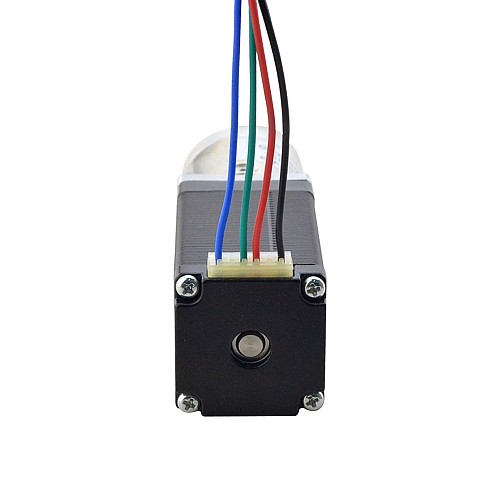

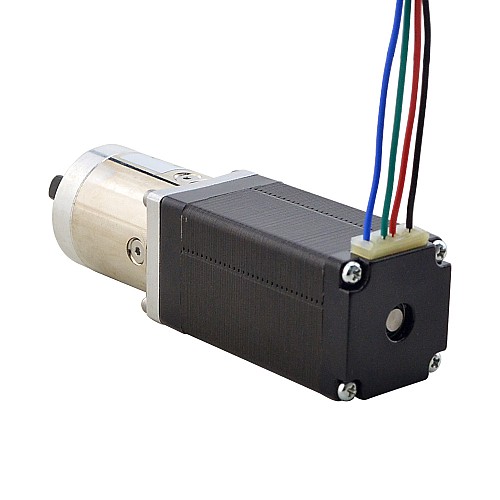

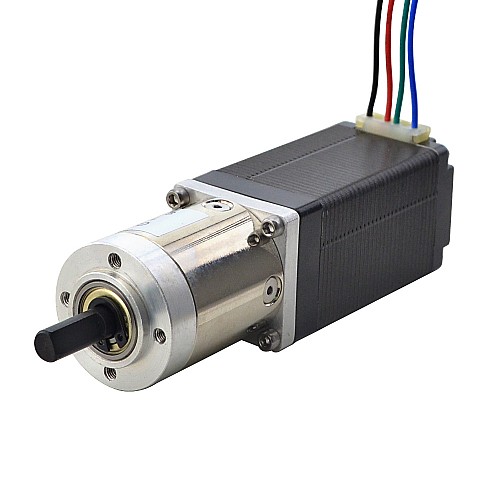

CN En Vente - Nema 11 Moteur pas à pas bipolaire L=55mm avec réducteur planétaire 19:1

-33 %

CN En Vente - Nema 11 Moteur pas à pas bipolaire L=55mm avec réducteur planétaire 19:1

0 commentaires - Écrire une critique

$43.93

$29.43

Auf Lager: 200
Modèle: CN-11HS22-0904S-PG19
Poids brut: 0.39kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Ce moteur pas à pas Nema 11 avec un corps de 55mm, c'est le moteur le plus haut en taille de Nema 11, intégré une boîte de vitesse planétaire de 19.19:1 rapport de vitesse. C'est une bonne solution pour les applications qui ont un espace limité mais qui ont besoin d'une faible vitesse et/ou d'un couple élevé.

Spécifications électriques

Numéro de pièce du fabricant: 11HS22-0904S-PG19
Type de moteur : Pas à pas bipolaire
Couple de maintien sans réducteur: 17Ncm(24oz.in)
Courant nominal/phase: 0.9A
Résistance de phase: 7ohms
Inductance: 6.0mH ± 20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécifications de la boîte de vitesses

Type de boîte de vitesses : Planétaire
Rapport d'engrenage: 19.19:1
Rendement de l'engrenage: 80%
Jeu à vide: <=3deg
Couple maximal admissible: 3Nm(425oz.in)
Moment de torsion admissible: 5Nm(708oz.in)
Charge axiale maximale de l'arbre: 5N
Charge radiale maximale de l'arbre: 25N

Spécifications physiques

Taille du cadre : 28 x 28mm
Longueur du moteur: 55mm
Longueur de la boîte de vitesses: 36.8mm
Diamètre de l'arbre: Φ6mm
Longueur de l'arbre: 18mm
Longueur de la coupe en D: 12mm
Nombre de fils: 4
Longueur du fil: 500mm

Connexion

A+	A-	B+	B-
Noir	Vert	Rouge	Bleu

Type de produit
Type de produit	Moteur pas à pas à engrenages
Spécification électrique
A une courbe de couple/poussée ?	Non
Bipolaire/Unipolaire	Bipolaire
Couple de serrage sans boîte de vitesses(N.m)	0.17
Courant (A)	0.9
Inductance(mH)	6
Résistance/phase(ohms)	7
Spécification physique
Arbre simple/Arbre double	Arbre unique
Diamètre d'arbre(mm)	6
Indice IP	40
Jeu	<=3 deg
Longueur de Cable(mm)	500
Longueur de l'arbre(mm)	18
Longueur du moteur(mm)	91.8
Méthode d'inventaire	Inventaire dédié
Nombre de câbles	4
Rapport d'engrenage(xx:1)	19.19
Taille du cadre(mm)	Nema 11 (28 x 28)
Type d'arbre de sortie	D
Type de boîte à engrenages	Planétaire économique
