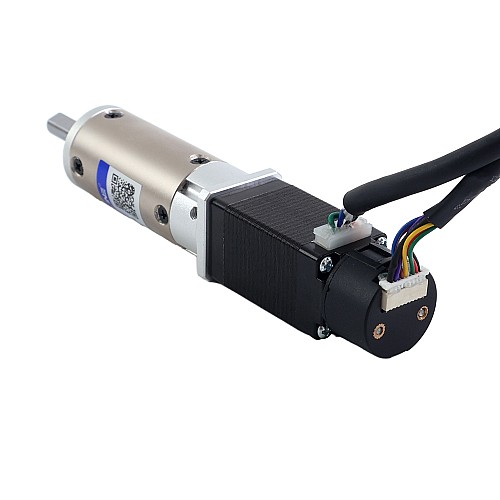

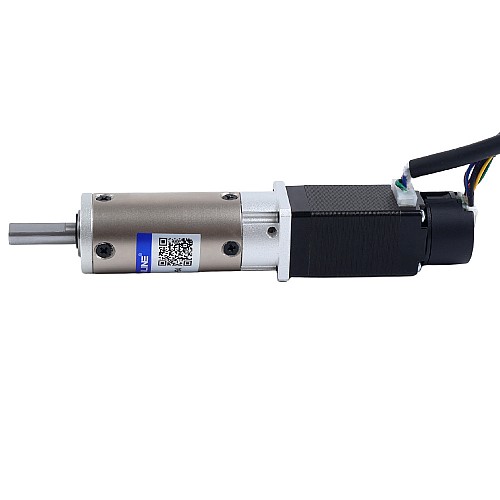

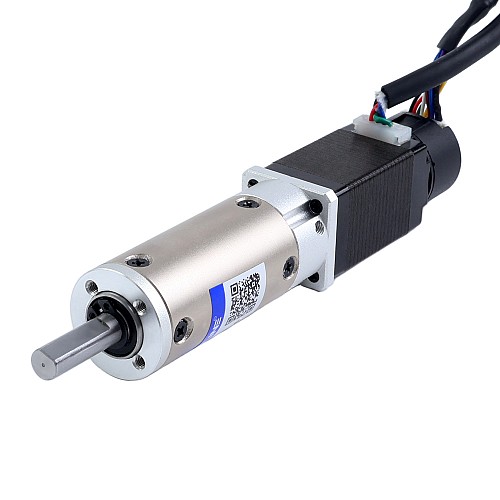

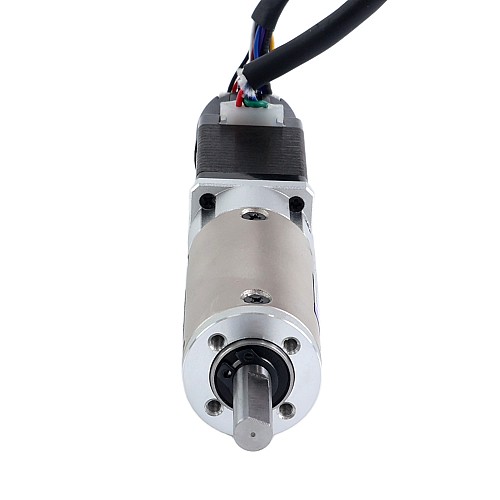

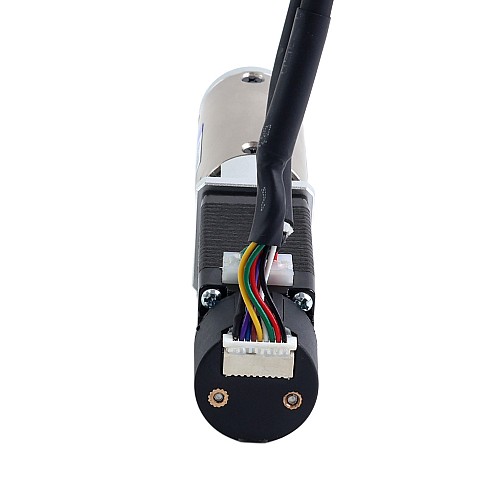

Moteur pas-à-pas Nema 8 à boucle fermée L=38mm avec réducteur planétaire série EG rapport 100:1

Nouveau

Moteur pas-à-pas Nema 8 à boucle fermée L=38mm avec réducteur planétaire série EG rapport 100:1

0 commentaires - Écrire une critique

$115.80

5 + $107.00

10 + $99.45

50 + $92.89

100 + $87.15

Auf Lager: 200
Modèle: 8HS15-0604D-E1000-EGS100
Poids brut: 0.26kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Ce moteur pas à pas Nema 8 offre un couple de maintien de 0.02Nm(2.83oz.in) et est équipé d'un réducteur haute précision de la série EG avec un rapport de 100:1, complété par un encodeur optique incrémental de 1000 PPR (4000 CPR). C'est un excellent choix pour les applications nécessitant précision, fiabilité et un rapport qualité-prix exceptionnel.

Spécification électrique

Numéro de pièce: 8HS15-0604D-E1000-EGS100
Nombre de phases: 2
Angle de pas: 1.8deg
Couple de maintien sans boîte: 0.02Nm(2.83oz.in)
Courant nominal/phase: 0.6A
Résistance de phase: 8.30ohms ± 10%
Inductance: 2.20mH ± 20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécification physique

Dimension du cadre: 20 x 20mm
Longueur du corps: 108mm
Diamètre de l'arbre: 6mm
Longueur de l'arbre: 19.5mm
Longueur d'arbre de type D: 15mm
Longueur du câble: 500mm

Spécification du réducteur

Type de boîte de vitesses: Planetary
Rapport de démultiplication: 100:1
Rendement: 90%
Jeu à vide: <=25arcmin
Couple maximum admissible: 6.0Nm(849.67oz.in)
Couple transitoire admissible: 12.0Nm(1699.34oz.in)
Charge axiale maximale: 100N
Charge radiale maximale: 300N

Spécification de l'encodeur

Type de circuit de sortie: type différentiel
Type d'encodeur: incrémental optique
Résolution de l'encodeur: 1000PPR(4000CPR)
Canaux de signal de sortie: 3canaux
Tension d'alimentation minimale: 4,5V
Tension d'alimentation maximale: 5,5V
Tension de sortie de haut niveau: 2,4V - Vcc
Tension de sortie de bas niveau: ≤0,4V

Connexion

PIN	1	2	3	4
Moteur	A+	A-	B+	B-
Couleur	Noir	Vert	Rouge	Bleu

Encodeur	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Couleur	Rouge	Noir	Blanc	Bleu	Vert	Brun	Jaune	Violet

Type de produit
Type de produit	Moteur avec encodeur et frein et boîte de vitesses
Spécification électrique
Canaux de signal de sortie	3
Couple de serrage sans boîte de vitesses(N.m)	0.02
Courant évalué(A)	0.6
Inductance(mH)	2.20
Moteur pas à pas avec	Encodeur/Engrenages
Résistance/phase(ohms)	8.30
Résolution du codeur	1000PPR
Type d'encodeur	Optique Incrémentiel
Type de circuit de sortie	Différentiel
Spécification physique
Diamètre d'arbre(mm)	6
Indice IP	40
Longueur de l'arbre(mm)	19.5
Longueur du moteur(mm)	108
Rapport d'engrenage(xx:1)	100
Taille du cadre(mm)	Nema 8 (20 x 20)
Type d'arbre de sortie	D
Type de boîte à engrenages	Réducteur planétaire série EG
