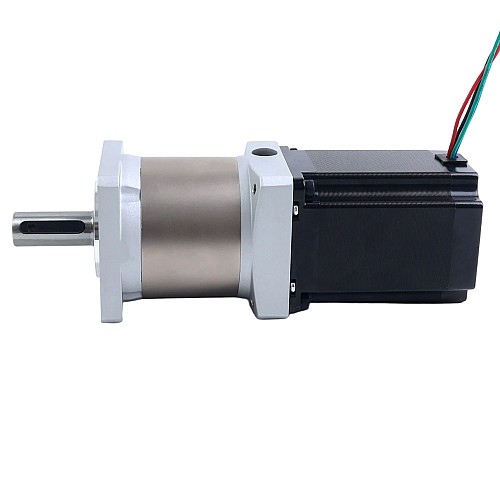

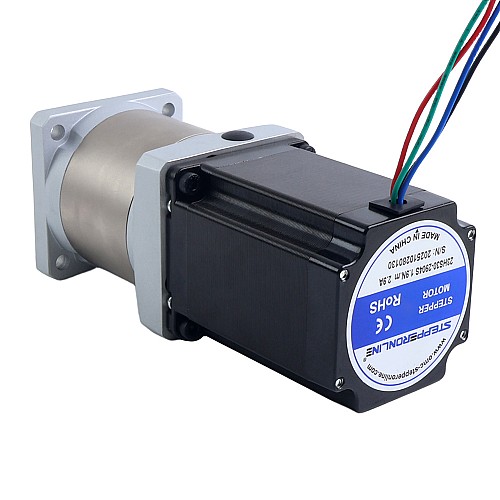

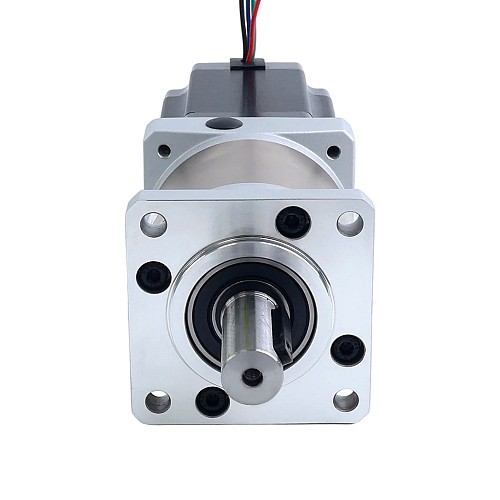

Moteur pas à pas Nema 23 bipolaire L=76,5mm avec réducteur planétaire série EG rapport de réduction 50:1

0 commentaires - Écrire une critique

$96.26

5 + $88.95

10 + $82.67

50 + $77.22

100 + $72.44

Auf Lager: 200
Modèle: 23HS30-2904S-EGS50
Poids brut: 2.18kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Ce moteur pas-à-pas Nema 23 offre un couple de maintien de 1,90Nm(269,06oz.in) et intègre un réducteur planétaire de haute précision de série EG avec un rapport de 50:1, garantissant un jeu maximal de seulement 15 minutes d'arc, assurant un mouvement reproductible et précis.
Conçu pour une fiabilité dans des conditions de fonctionnement rigoureuses, ce moteur équipé d'un réducteur offre une précision de position et une répétabilité nettement améliorées par rapport aux réducteurs de série PG standard. Alliant puissance, précision et durabilité, cette solution moteur-réducteur est idéale pour les machines CNC, les systèmes de manutention automatisés, la robotique et d'autres applications où le couple, la précision et la fiabilité à long terme sont critiques.

Spécifications électriques

Numéro de pièce: 23HS30-2904S-EGS50
Type de moteur: Moteur pas à pas bipolaire
Couple de maintien sans réducteur: 1,90Nm(269,06oz.in)
Courant nominal/phase: 2,90A
Résistance de phase: 1,13ohms±10%
Inductance: 4,80mH±20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécifications du réducteur

Type de réducteur: Réducteur planétaire à engrenages droits
Matériau des engrenages: Acier allié
Rapport de réduction: 50:1
Rendement: 94%
Jeu à vide: <=15arcmin
Couple maximal admissible: 25,00Nm(3540,29oz.in)
Couple instantané admissible: 50,00Nm(7080,58oz.in)

Spécifications physiques

Taille du cadre: 60 x 60mm
Longueur du moteur: 76,5mm
Longueur du réducteur: 73mm
Type d'arbre de sortie: Rainure de clavette
Diamètre de l'arbre de sortie: Φ14mm
Longueur de l'arbre de sortie: 35mm

Connexion

A+	A-	B+	B-
Noir	Vert	Rouge	Bleu

Type de produit
Type de produit	Moteur pas à pas à engrenages
Spécification électrique
A une courbe de couple/poussée ?	Non
Bipolaire/Unipolaire	Bipolaire
Couple de serrage sans boîte de vitesses(N.m)	1.9
Courant (A)	2.9
Inductance(mH)	4.8
Résistance/phase(ohms)	1.13
Spécification physique
Arbre simple/Arbre double	Arbre unique
Diamètre d'arbre(mm)	14
Indice IP	40
Jeu	<=15 arcmin
Longueur de l'arbre(mm)	35
Matériau de l'engrenage	Acier allié
Méthode d'inventaire	Inventaire dédié
Nombre de câbles	4
Rapport d'engrenage(xx:1)	50
Taille du cadre(mm)	Nema 23 (60 x 60)
Type d'arbre de sortie	Rainure de clavette
Type de boîte à engrenages	Planétaire de précision
