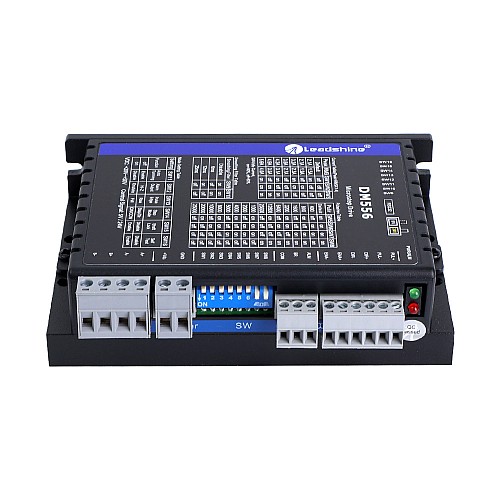

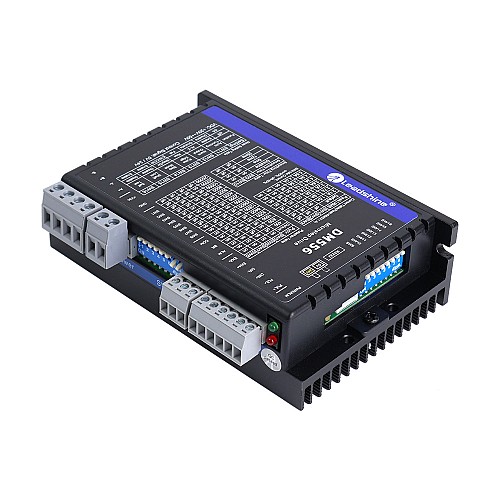

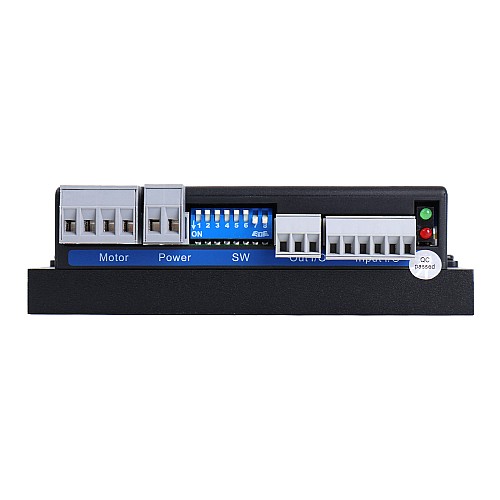

Pilote pas à pas numérique Leadshine 0.5-5.6A 20-50VDC pour moteur pas à pas Nema 17, 23, 24

Le variateur pas à pas DM556 est conçu pour alimenter des moteurs pas à pas hybrides 2 phases(1,8°) ou 4 phases(0,9°) NEMA17, 23 et 24. Il peut être adopté dans de nombreuses industries(machines CNC, électronique, médical, automatisation, emballage…) pour des applications telles que les routeurs CNC, les moulins, le plasma, les découpeurs laser, les chaînes de montage en usine, les distributeurs automatiques, etc. Ses excellentes performances, sa conception simple, et les fonctionnalités de configuration faciles rendent l'DM556 idéal pour de nombreuses applications de type contrôle de pas et de direction.

Caractéristiques principales :

• Sortie Défaut et Frein
• Certifié CE et conforme RoHS
• Auto-test pratique pour un diagnostic facile
• Sélecteur de tension logique 5V/24V, réglage par défaut 24V
• Démarrage progressif sans "saut" lors de la mise sous tension
• Réduction du courant de repos à 50 % ou 90 % de sélection via SW4
• 200 KHz(500 KHz en option) fréquence d'entrée d'impulsion maximale
• Commande de pas et de direction(PUL/DIR) ou CW/CCW(double impulsion)
• Protections contre les surtensions, les surintensités et les erreurs de câble moteur
• Lissage des commandes de contrôle configurable pour réduire les vibrations du moteur
• Réglage automatique pour correspondre aux moteurs pas à pas NEMA 17, 23, 24 à large plage
• Anti-résonance pour un couple optimal, un mouvement très fluide, un faible échauffement et un faible bruit du moteur
• 8 réglages de courant de sortie de 1,8 à 5,6A via des commutateurs DIP ou de 0,5 à 5,6A via le logiciel(augmentation de 0,1)
• Résolutions de 16 micro-pas de 200 à 25 600 via des commutateurs DIP, ou de 200 à 51 200 via un logiciel(augmentation de 200)

Spécifications électriques :

• Courant de sortie : 0,5 ~ 5,6A(4,0RMS)
• Tension d'entrée : +20 ~ 50VCC(typique 24 - 48VCC)
• Courant du signal logique : 7 ~ 16mA(typique 10mA)
• Fréquence d'entrée d'impulsion : 0 à 200kHz
• Largeur d'impulsion : 2,5μS
• Résistance d'isolement : 500MΩ

Environnement de fonctionnement et autres spécifications(Tj = 25℃/77℉) :

• Refroidissement : refroidissement naturel ou refroidissement forcé
• Environnement : évitez la poussière, le brouillard d'huile et les gaz corrosifs
• Température ambiante : 0℃ － 65℃
• Humidité : 40 %HR－90 %HR
• Température de fonctionnement : 0℃ － 50℃
• Vibration : 10-55Hz / 0,15mm
• Température de stockage : -20℃ － 65℃
• Poids : environ 250g(8,8 oz)
