Kit pas à pas en boucle fermée Nema 34 série TS 3 axes 9.0Nm(1274.5oz.in) avec Source de courant

Kit pas à pas en boucle fermée Nema 34 série TS 3 axes 9.0Nm(1274.5oz.in) avec Source de courant
Kit pas à pas en boucle fermée Nema 34 série TS 3 axes 9.0Nm(1274.5oz.in) avec Source de courant
Kit pas à pas en boucle fermée Nema 34 série TS 3 axes 9.0Nm(1274.5oz.in) avec Source de courant
Kit pas à pas en boucle fermée Nema 34 série TS 3 axes 9.0Nm(1274.5oz.in) avec Source de courant
Kit pas à pas en boucle fermée Nema 34 série TS 3 axes 9.0Nm(1274.5oz.in) avec Source de courant
Kit pas à pas en boucle fermée Nema 34 série TS 3 axes 9.0Nm(1274.5oz.in) avec Source de courant
Kit pas à pas en boucle fermée Nema 34 série TS 3 axes 9.0Nm(1274.5oz.in) avec Source de courant
Kit pas à pas en boucle fermée Nema 34 série TS 3 axes 9.0Nm(1274.5oz.in) avec Source de courant
Kit pas à pas en boucle fermée Nema 34 série TS 3 axes 9.0Nm(1274.5oz.in) avec Source de courant
Kit pas à pas en boucle fermée Nema 34 série TS 3 axes 9.0Nm(1274.5oz.in) avec Source de courant
Kit pas à pas en boucle fermée Nema 34 série TS 3 axes 9.0Nm(1274.5oz.in) avec Source de courant
1 commentaires - Écrire une critique
$355.87
5 + $343.71
10 + $332.34
50 + $321.71
100 + $311.73
  • Auf Lager: 9989
  • Modèle: 3-CLTS90-V41
  • Poids brut: 20.10kg
  • Certifiée: ISO, CE

Options disponibles

Ajouter au panier
Question
Ajouter à la liste de souhaits Comparez ce produit
Expédié sous 24 heures pour les articles en stock!

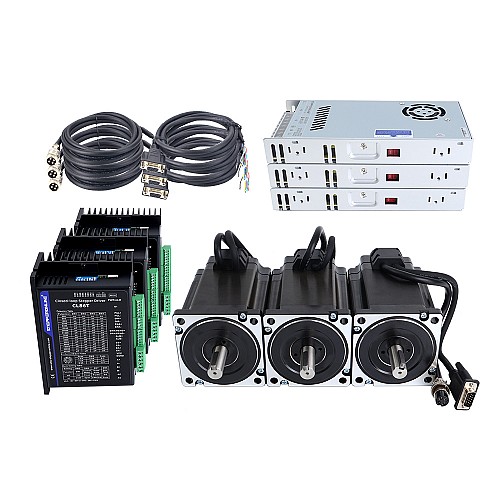

Ce kit CNC inclus:
  • 3 x 34HS46-6004D-E1000: Nema 34 Moteur pas à pas en boucle fermée 9.0Nm/1274.5oz.in avec encodeur 1000PPR
  • 3 x CL86T-V41: Pilote pas à pas à boucle ferméeV4.1  0~8.2A 18~80VAC/24~110VDC pour Nema 34 Moteur pas à pas
  • 3 x S-350-60: 350W 60V 5.9A 115/230V alimentation à découpage moteur pas à pas CNC routeur Kits
  • 3 x CE2M: 1.7m(67") Câble d'extension d'encodeur pour moteur pas à pas en boucle fermée
  • 3 x CM2M-18: AWG18 1.7m(67") Rallonge de moteur de 1,7m 67 " de longueur avec fiche aviation GX16
  • 1 x CABLE-PC-1 : câble de débogage RS232
La rallonge est également disponible en longueurs de 2,7m et 4,7m. Vous pouvez la remplacer en payant la différence de prix. Si nécessaire, veuillez laisser un message avec la longueur souhaitée.
Le CL86T de ce kit est la dernière version 4.1, qui par rapport à la version 4.0, ouvre l'interface RS232 et fournit un câble de débogage gratuitement, ce qui facilite la configuration des paramètres.
Chaque commande est livrée avec un câble de débogage gratuit : câble RS232 pour pilote CL57T(V4.1), CL86T(V4.1), CL57RS, CL86RS, DM556RS et DM882RS.

Spécification du moteur

  • Numéro d'article: 34HS46-6004D-E1000
  • Nombre de phase: 2
  • Couple de maintien: 9.0Nm(1274.5oz.in)
  • Courant/phase: 6.0A
  • Résistance/phase: 0.40ohms± 10%
  • Inductance: 3.6mH ± 20%(1KHz)
  • Dimensions: 86 x 86mm
  • Longueur du moteur: 137mm
  • Diamètre d'arbre: Φ14mm
  • Longueur de l'arbre: 37mm
  • Longueur de la rainure: 25mm
  • Longueur de fil: 300mm

Spécification de l'encodeur

  • Type de circuit de sortie : type différentiel
  • Résolution de l'encodeur : 1000PPR
  • Canaux de signal de sortie : 3 canaux
  • Tension d'alimentation minimale : 4,5V
  • Tension d'alimentation maximale : 5,5V
  • Courant de sortie : 100mA MAX
  • Sortie haute tension : ≥Vcc-0,4 V
  • Basse tension de sortie : ≤0,4 V
  • Fréquence de sortie maximale : 1,85MHZ
>

Spécification de l'encodeur

white
red
blue
black
green
yellow
GND
+5VCC
EA-
EA+
EB-
EB+

Spécification du pilote

  • Courant de pointe de sortie: 0~8.2A
  • Tension d'entrée: +18~80VAC/24~110VDC
  • Courant Signal logique: 7~16mA(Typical 10mA)
  • Fréquence d'entrée d'impulsion: 0~200kHz
  • Réponse rapide, pas de retard et presque pas de temps de règlement
  • Couple élevé au démarrage et faible vitesse, rigidité élevée à l'arrêt
  • Offrir des performances de type servo à un coût beaucoup plus bas

Spécifications d'alimentation

  • 60V DC 5.9A output
  • Plage de tension d'entrée CA: 93~132V/176~264VAC
  • 115V/230V AC sélectionné par commutateur
  • Haute efficacité à faible coût
  • Refroidissement à air forcé par ventilateur DC intégré
  • Ondulation de sortie faible et yawp
  • Surintensité, surtension, court-circuit et protection contre la surchauffe
  • 215*115*50mm(L*W*H)

Connexion du moteur et de l'encodeur

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
EGND
EA+
EA-
EB+
EB-

Connexion du câble d'extension du moteur

PIN
1
2
3
4
Couleur
Blanc
Vert
Bleu
Noir

Ou

PIN
1
2
3
4
Couleur
Noir
Vert
rouge
Bleu

Connexion du câble d'extension de l'encodeur

PIN
2
3
1
13
11
12
Couleur
rouge
Blanc
Noir
Bleu
Jaune
Vert
VEUILLEZ NOTER: Le fil noir épais peut être utilisé pour le blindage, mais ce n'est pas obligatoire, vous pouvez donc le laisser non connecté.
Spécification électrique
A une courbe de couple/poussée ? Non
Courant évalué(A) 6.0
Inductance(mH) 3.6
Référence de tension d'entrée(V) 24 - 80AC / 24 - 110DC
Résistance/phase(ohm) 0.4
type de produit Kit en Boucle Fermée
Couple de maintien(Ncm) 900
Couple de maintien(oz.in) 1274.5
Nombre d'axes 3
Type d'encodeur Optique Incrémentiel
Type de circuit de sortie Type différentiel
Résolution du codeur 1000PPR
Canaux de signal de sortie 3
Spécification physique
Méthode d'inventaire Inventaire dédié
Serie de produits Série TS
Taille du cadre(mm) Nema 34 (86 x 86)
Type d'arbre de sortie Rainure de clavette
Diamètre d'arbre(mm) 14
Longueur de l'arbre(mm) 37
Fichier Taille
34HS46-6004D-E1000_Full_Datasheet.pdf 162.44KB Download
S-350-60.pdf 128.44KB Download
CL86T-V4.1 Manual.pdf 741.27KB Download
Debugging Software.zip 5.62MB Download
CL86T-V41.STEP 6.95MB Download
