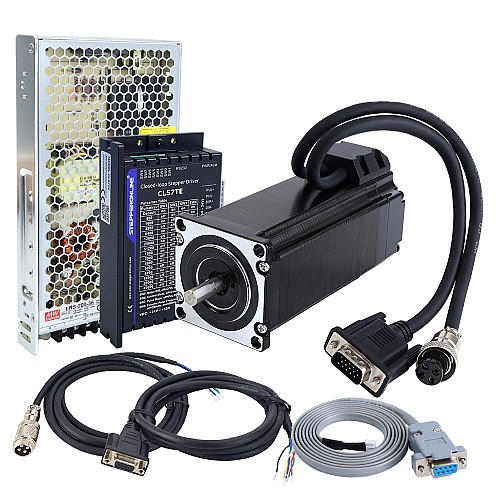

Kit de moteur pas à pas en boucle fermée TES série 1 axe 3,0Nm(424,83oz.in) Nema 23 avec driver CL57TE et alimentation

Articles dans le kit

• 1 x 23HS45-4204D-E1000: 3.0Nm Moteur pas à pas à boucle fermée
• 1 x CL57TE: Driver de Moteur Pas-à-Pas en Boucle Fermée Série TE 0,5-7,0A 24-50VDC pour Moteurs Pas-à-Pas Nema 17, 23, 24
• 1 x LRS-200-36: 201W 36V 5.5A Driver d'alimentation à découpage
• 1 x CABLE-PC-1: câble de débogage RS232
• 1 x CE2-M2-20: Câbles d'extension de 1,7m pour le moteur et l'encodeur

Spécification du moteur

• Numéro de pièce : 23HS45-4204D-E1000
• Nombre de phase : 2
• Couple de maintien: 3.0Nm(424.83oz.in)
• Courant nominal/phase: 4.2A
• Résistance de phase: 0.82ohms
• Inductance: 3.6mH ± 20%(1KHz)
• Taille du cadre: 57 x 57mm
• Longueur du corps: 135mm
• Diamètre de l'arbre: Φ8mm
• Longueur de l'arbre: 21mm
• Longueur de l'arbre D-Cut : 15mm
• Longueur du câble: 300mm
• Classe d'isolation: B 130°C[266°F]

Spécification du codeur

• Type de circuit de sortie : Type différentiel
• Type de codeur : Optique Incrémentiel
• Résolution du codeur : 1000PPR(4000CPR)
• Canaux de signal de sortie : 2 canaux
• Tension d'alimentation min : 4V
• Tension d'alimentation max : 5V
• Courant de sortie : 100mA
• Haute tension de sortie : 5V
• Tension basse de sortie : 4.5V
• Fréquence de sortie maximale : 60kHZ

Spécification du pilote

• Courant de crête de sortie : 0,5~7,0 A (0~6,0 RMS)
• Tension d'entrée : +24~50 V CC (typique 24, 36, 48 V CC)
• Courant du signal logique : 7~16 mA (typique 10 mA)
• Courant logique de sortie d'alarme : 100 mA
• Fréquence d'entrée d'impulsion (5V @ 50% de rapport cyclique) : 0~500 kHz
• Fréquence d'entrée d'impulsion (24V @ 50% de rapport cyclique) : 0~200 kHz
• Largeur d'impulsion minimale : 1 µS @ 5V, ou 2,5 µS @ 24V
• Résistance d'isolement : 100 MΩ
• Interface de débogage RS232
• Entrées isolées optiquement avec 5V à 24V
• Ajustement intelligent du courant de sortie
• Démarrage progressif sans "saut" à la mise sous tension
• Réglage du sens de rotation du moteur par SW5
• Réglage de la commande en boucle fermée ou ouverte par SW6
• Réglage du type d'impulsion Pas&Direction ou CW&CCW par SW7
• Réglage du filtre de commande de position par SW8
• Une sortie de défaut et une sortie configurable pour alarme ou en position
• Performance améliorée, surtout à basse vitesse (<60 RPM)
• Auto-accord pour s'adapter à une large gamme de moteurs pas à pas NEMA 17, 23 et 24 en boucle fermée
• Pas de perte de pas ; Pas de réserve de couple ; Pas d'oscillation ou de dépassement ; Pas de réglage pour une configuration facile
• Protections contre les surtensions, les surintensités et les erreurs de suivi de position, etc.
• 15 réglages de micro-pas de 800 à 51 200 via les interrupteurs DIP, ou de 200 à 51 200 via logiciel (augmentation par 200)
• Par défaut, il prend en charge un encodeur avec une résolution de 1000 PPR, et vous pouvez également personnaliser n'importe quelle résolution entre 0 et 5000 PPR

Spécifications de l'alimentation électrique

• Marque MEANWELL
• Numéro de pièce: LRS-200-36
• Sortie 36VDC 5.9A
• PPlage de tension d'entrée CA : 90~ 132VAC
• 115V/230V AC sélectionné par le commutateur
• Puissance nominale : 212.4W
• La gamme d'entrée AC peut être sélectionnée par un commutateur
• Résiste à une surtension de 300VAC pendant 5 secondes
• Fonctions de protection : Court-circuit / surcharge / surtension / surtempérature
• Refroidissement par convection d'air libre

Connexion du moteur et du codeur

Connexion du câble d'extension du moteur

Connexion du câble d'extension de l'encodeur
