- Auf Lager: 10000
- Modèle: DM422T
- Poids brut: 0.28kg
- Certifiée: ISO, CE, UKCA
Options disponibles

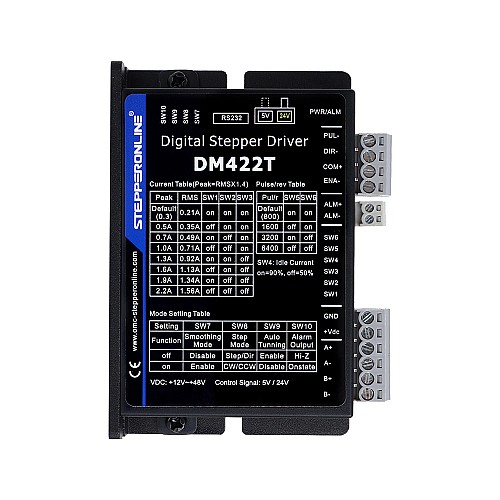

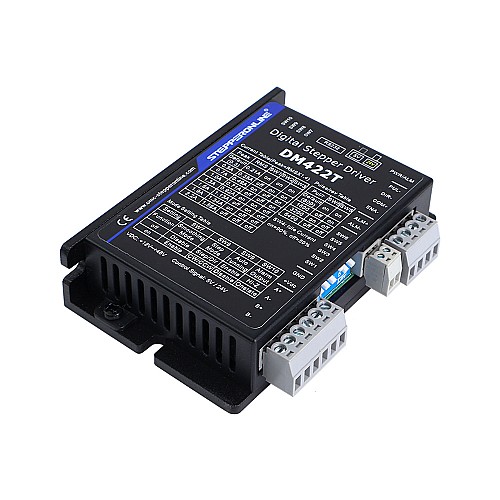

Le DM422T est un pilote pas à pas entièrement numérique développé avec un algorithme de contrôle DSP avancé basé sur la dernière technologie de contrôle de mouvement. Il a atteint un niveau unique de douceur du système, offrant un couple optimal et annule l'instabilité à mi-régime. Sa fonction d'auto-identification du moteur et de configuration automatique des paramètres offre une configuration rapide aux modes optimaux avec différents moteurs. Comparé aux variateurs analogiques traditionnels, le DM422T peut piloter un moteur pas à pas avec un bruit beaucoup plus faible, un chauffage plus faible et un mouvement plus fluide. Ses caractéristiques uniques font du DM422T un choix idéal pour les applications exigeantes. Il est fortement recommandé de travailler en tant que pilote nema 11, 14, 17.
Caractéristiques principales :
- Paramètre du mode de lissage
- Paramètre de réglage automatique
- Paramètre de sortie d'alarme
- Entrées isolées optiquement avec 5 V ou 24 V
- Protections contre les surtensions et les surintensités
- Fréquence d'entrée d'impulsions maximale de 500 KHz
- 4 résolutions de micropas via des commutateurs DIP
- Pas et direction(PUL/DIR) ou commande à double impulsion
- 8 réglages de courant de sortie via des commutateurs DIP
- Sélecteur de tension logique 5 V/24V, réglage par défaut 24V
- Démarrage progressif sans "saut" lors de la mise sous tension
- Réduction du courant de repos à 50 % ou 90 % de sélection via SW4
- Anti-résonance pour un couple optimal, un mouvement très fluide, un faible échauffement et un faible bruit du moteur
Spécifications électriques :
- Courant de crête de sortie : 0,3 ~ 2,2 A
- Tension d'entrée : +12 ~ 50 VCC(typique 36 VCC)
- Courant du signal logique : 7 ~ 16 mA(typique 10 mA)
- Fréquence d'entrée d'impulsion : 0 à 500 kHz
Environnement de fonctionnement et autres spécifications(Tj = 25℃/77℉) :
- Refroidissement : refroidissement naturel ou refroidissement forcé
- Environnement : évitez la poussière, le brouillard d'huile et les gaz corrosifs
- Humidité : 40 % HR-90 % HR
- Température de fonctionnement : 0℃ - 40℃
- Vibration : 10-55 Hz / 0,15 mm
- Température de stockage : -20℃ - 65℃
- Poids : environ 230 g
Spécification électrique | |
Intégré avec Pulser | Non |
Max. Courant de sortie RMS(A) | 1.56 |
Modes de contrôle | Mode d'impulsion |
N ° de phase | 2 |
Référence de tension d'entrée(V) | 12 - 48DC |
Retour de l'encodeur | Non |
Sortie d'alarme | Oui |
Sortie de frein | Non |
type de produit | Pilote et contrôleur de moteur pas à pas |
Tension d'entrée(V) | 12 - 48DC |
Courant de sortie(A) | 0.3 - 2.2 |
Microstep(Steps/rev.) | 800 - 6400 |
Max. Entrée d'impulsion(kHZ) | 500 |
Spécification physique | |
Méthode d'inventaire | Inventaire dédié |
Serie de produits | Série T |
Poids(g) | 230 |
