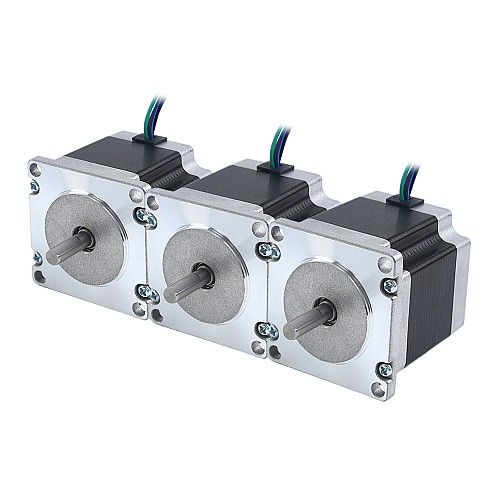

3 pièces série E Nema 23 Moteur Bipolaire 1.8deg 1.26Nm(178.4oz.in) 2.8A 57x57x56mm 4 fils

3 pièces série E Nema 23 Moteur Bipolaire 1.8deg 1,24Nm(175,6oz.in) 2,8A 57x57x54mm 4 fils

0 commentaires - Écrire une critique

$30.95

5 + $29.81

10 + $28.75

50 + $27.77

100 + $26.85

Auf Lager: 200
Modèle: 3-23HE22-2804S
Poids brut: 2.40kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

États-Unis

Allemagne

Royaume-Uni

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Le paquet comprend: 3 x 23HE22-2804S

Spécification électrique

Numéro de pièce du fabricant: 23HE22-2804S
Nombre de phase: 2
Angle de pas: 1.8deg
Couple de maintien: 1,24Nm(175,6oz.in)
Courant/phase: 2,8A
Résistance/phase: 0.9ohms± 10%
Inductance: 2.6mH±20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécification physique

Dimensions: 57 x 57mm
Longueur du moteur: 54mm
Diamètre d'arbre: Φ6.35mm
Longueur de l'arbre: 21mm
Longueur de D-cut: 15mm
Nombre de cable: 4
Longueur de Cable: 300mm
Poids: 0.7kg

Connexion

A+	A-	B+	B-
Noir	Vert	Rouge	Bleu

Type de produit
Type de produit	Moteur pas à pas hybride
Spécification électrique
A une courbe de couple/poussée ?	Oui
Angle de pas(deg.)	1.8
Bipolaire/Unipolaire	Bipolaire
Couple de maintien(Ncm)	124
Couple de maintien(oz.in)	175.6
Courant évalué(A)	2.8
Inductance(mH)	2.6
Résistance/phase(ohms)	0.9
Spécification physique
Arbre simple/Arbre double	Arbre simple
Diamètre d'arbre(mm)	6.35
Longueur de Cable(mm)	300
Longueur de l'arbre(mm)	21
Longueur du moteur(mm)	54
Méthode d'inventaire	Inventaire dédié
Nombre de câbles	4
Poids(g)	700
Serie de produits	E
Taille du cadre(mm)	Nema 23 (57 x 57)
Type d'arbre de sortie	D

Arbre moteur
Câble
Connecteur
Encodeur
Frein
Boîte de vitesses

Fichier	Taille
23HE22-2804S_Torque_Curve.pdf	148.55KB	Download
23HE22-2804S.STEP	1.81MB	Download
23HE22-2804S_Full_Datasheet.pdf	176.89KB	Download
