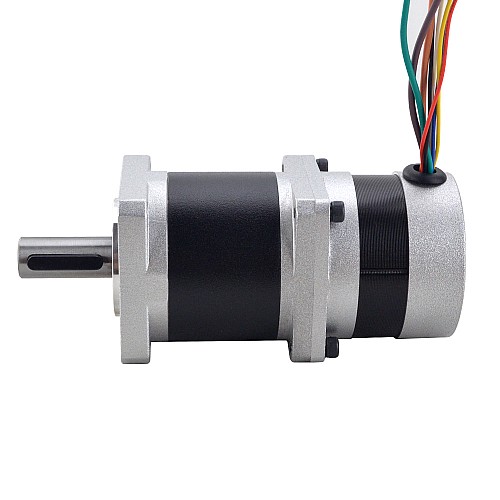

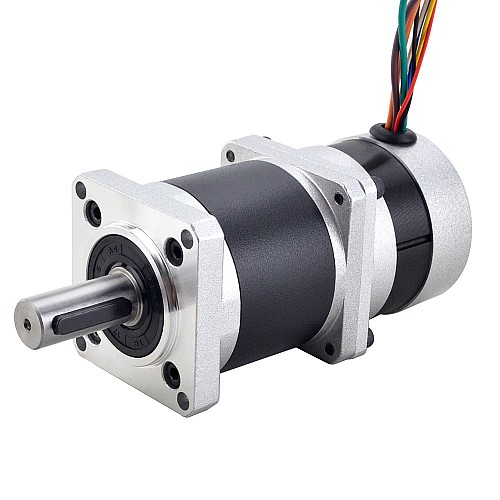

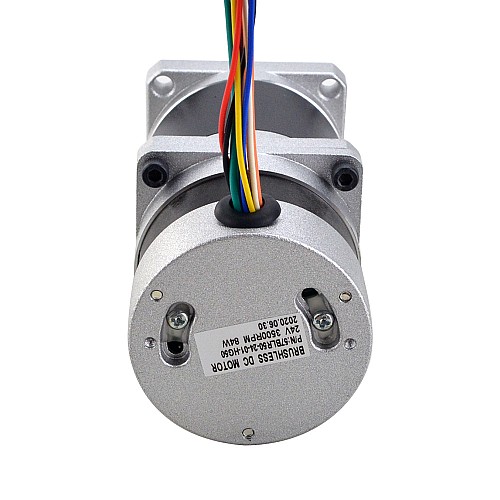

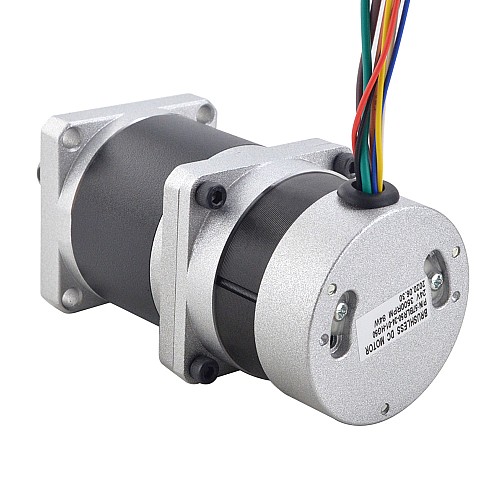

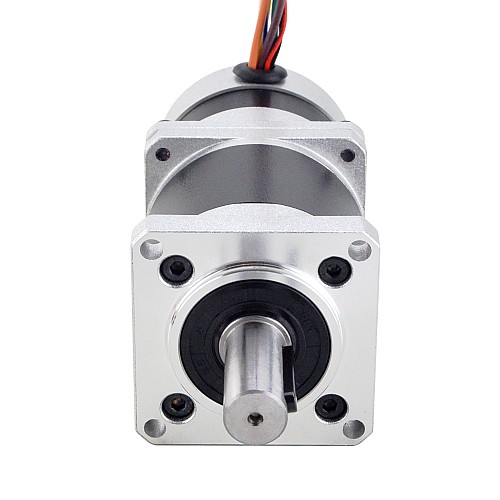

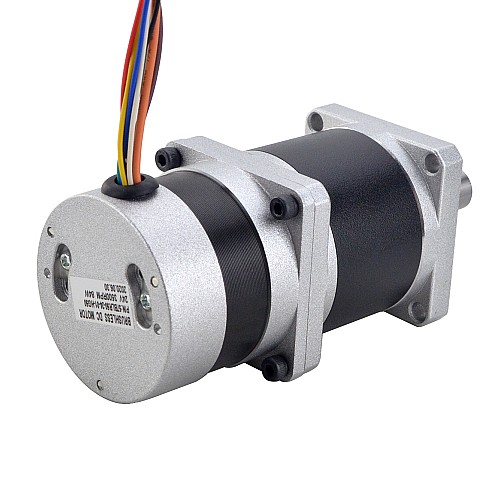

24V 84W 70RPM Moteur CC sans balais à engrenages 8.63Nm(1221.4oz.in) 50:1 Boîte de vitesses de haute précision
$78.66
5 + $75.27
10 + $72.17
50 + $69.31
100 + $66.67
- Auf Lager: 10000
- Modèle: 57BLR50-24-01-HG50
- Poids brut: 1.40kg
- Certifiée: ISO, CE
Options disponibles
Expédié sous 24 heures pour les articles en stock!
Spécification électrique
- Numéro d'article: 57BLR50-24-01-HG50
- Phase: 3
- Polonais: 4
- Tension nominale: 24V
- Vitesse évaluée: 70±10%RPM
- Couple évalué: 8.63Nm(1221.4oz.in)
- Courant évalué: 5.0±10%A
- Puissance nominale: 84W
- Classe d'isolation: Class B
- La resistance d'isolement: 100MΩ Min @500VDC
- Test de rigidité diélectrique: 500VAC for 1 Minute
Spécification physique
- Dimensions: Φ57mm
- Longueur du moteur: 49.1mm
- Longueur de la boîte de vitesses: 61.65mm
- Diamètre d'arbre: Φ14mm
- Longueur de l'arbre: 34mm
- Longueur de Key-way: 25mm
- Nombre de cable: 8
- Longueur de Cable: 300mm
- Type de roulement: NMB Ball Bearing, C3
- Poids: 1.22kg
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: Planetary
- Rapport d'engrenage: 50 : 1
- Efficacité: 75%
- Contrecoup No-load: <=1.6deg
- Couple maximal autorisé: 20Nm(2832.8oz.in)
- Moment admissible Couple: 40Nm(5665.6oz.in)
- Max. Charge radiale: 250N
- Classe d'isolation: B
- Bruit: <=50dB
- Température ambiante: 0 - 50℃
Connexion
U |
V |
W |
+5V |
GND |
A |
B |
C |
ORG |
GRN |
BRW |
RED |
BLK |
YEL |
WHT |
BLU |
Spécification électrique | |
Courant évalué(A) | 5.0 |
N ° de phase | 3 |
type de produit | Moteur BLDC à engrenages |
Puissance nominale(W) | 84 |
Vitesse nominale(rpm) | 70 |
Couple évalué(Nm) | 8.63 |
Tension Nominale(V) | 24 |
Spécification physique | |
Avec vitesses | Oui |
Indice IP | 20 |
Méthode d'inventaire | Inventaire dédié |
Taille du cadre(mm) | Nema 23 (57 x 57) |
Longueur du moteur(mm) | 49.1 |
Rapport d'engrenage(xx:1) | 50 |
Contrecoup No-load | <=0.8 deg |
Type d'arbre de sortie | Rainure de clavette |
Diamètre d'arbre(mm) | 14 |
Longueur de l'arbre(mm) | 25 |
