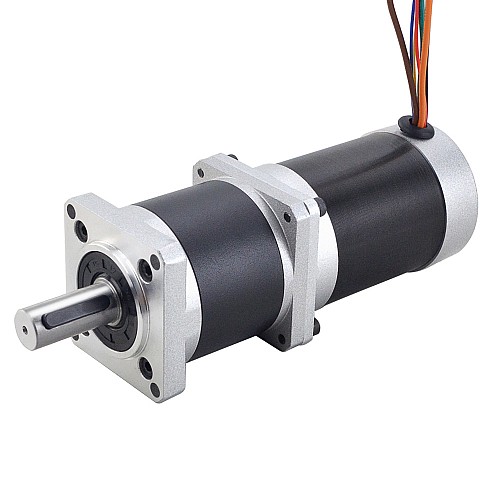

24V 220W 70RPM Moteur BLDC à engrenages 20.00Nm(2832.23oz.in) 50:1 Boîte de vitesses de haute précision

24V 220W 70RPM Moteur CC sans balais à engrenages 20.00Nm(2832.23oz.in) 50:1 Boîte de vitesses de haute précision

24V 220W 70RPM Moteur BLDC à engrenages 20.00Nm(2832.23oz.in) 50:1 Boîte de vitesses de haute précision

0 commentaires - Écrire une critique

$70.13

5 + $67.73

10 + $65.50

50 + $63.40

100 + $61.43

Auf Lager: 200
Modèle: 57BLR90-24-01-HG50
Poids brut: 2.00kg
Certifiée: ISO, CE

Cliquez pays pour stock en direct

Expédié de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Spécification électrique

Numéro d'article: 57BLR90-24-01-HG50
Phase: 3
Polonais: 4
Tension nominale: 24V
Vitesse évaluée: 70±10%RPM
Couple évalué: 20.00Nm(2832.23oz.in)
Courant évalué: 14.0±10%A
Puissance nominale: 220W
Classe d'isolation: B 130°C[266°F]
La resistance d'isolement: 100MΩ Min @500VDC
Test de rigidité diélectrique: 500VAC for 1 Minute

Spécification physique

Dimensions: Φ57mm
Longueur du moteur: 89.1mm
Longueur de la boîte de vitesses: 61.65mm
Diamètre d'arbre: Φ14mm
Longueur de l'arbre: 34mm
Longueur de Key-way: 25mm
Nombre de cable: 8
Longueur de Cable: 300mm
Type de roulement: NMB Ball Bearing, C3
Poids: 1.72kg

Spécifications de la boîte de vitesses

Type de boîte à engrenages: Planetary
Rapport d'engrenage: 50 : 1
Efficacité: 75%
Contrecoup No-load: <=1.6deg
Couple maximal autorisé: 20Nm(2832.8oz.in)
Moment admissible Couple: 40Nm(5665.6oz.in)
Max. Charge radiale: 250N
Classe d'isolation: B
Bruit: <=50dB
Température ambiante: 0 - 50℃

Connexion

U	V	W	+5V	GND	A	B	C
Orange	Vert	Marron	Rouge	Noir	Jaune	Blanc	Bleu

Type de produit
Type de produit	Moteur BLDC à engrenages
Spécification électrique
Couple évalué(Nm)	20.00
Courant évalué(A)	14.00
N ° de phase	3
Puissance nominale(W)	220
Tension Nominale(V)	24
Vitesse nominale(rpm)	70
Spécification physique
Avec vitesses	Oui
Diamètre d'arbre(mm)	14
Indice IP	20
Jeu	<=1.6 deg
Longueur de l'arbre(mm)	34
Longueur du moteur(mm)	89.1
Méthode d'inventaire	Inventaire dédié
Rapport d'engrenage(xx:1)	50
Taille du cadre(mm)	Nema 23 (57 x 57)
Type d'arbre de sortie	Rainure de clavette
Type de boîte à engrenages	Réducteur planétaire

Fichier	Taille
57BLR90-24-01-HG50 Full Datasheet	208.3KB	Download
57BLR90-24-01-HG50.STEP	2.11MB	Download
