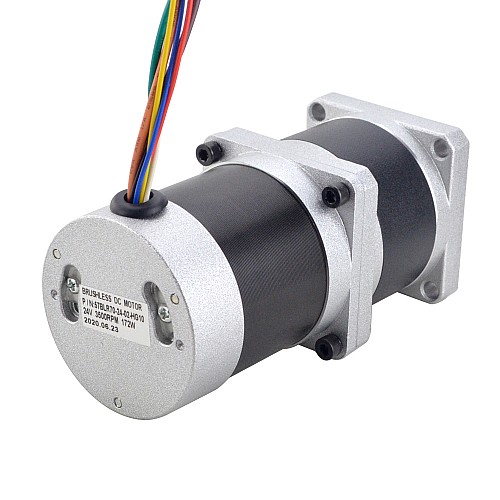

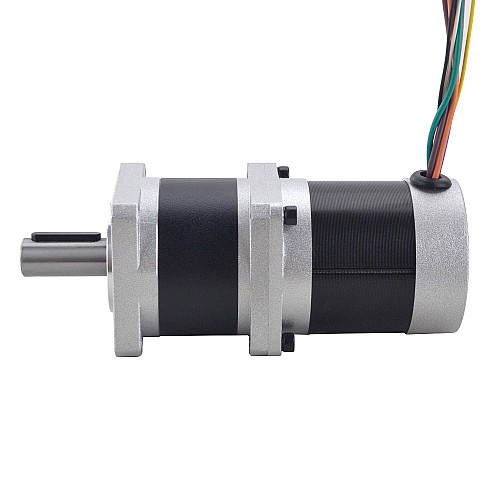

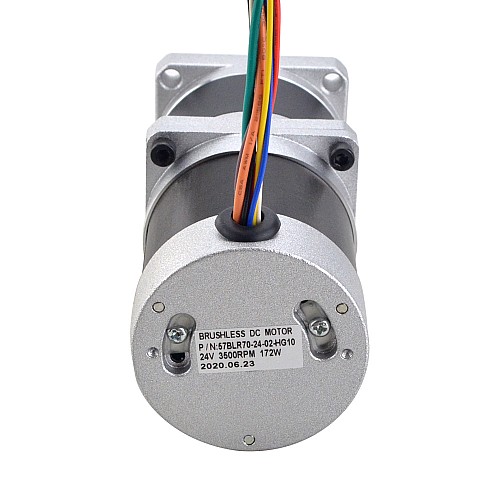

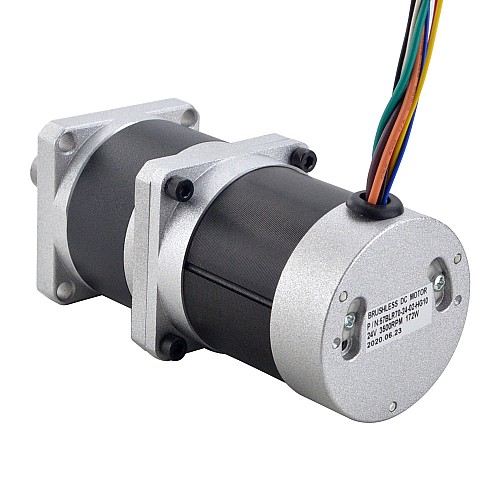

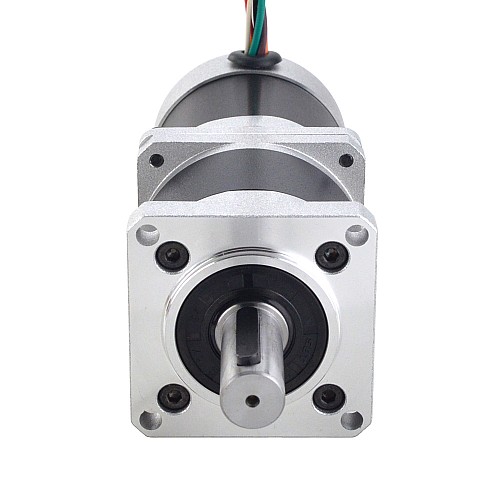

Moteur BLDC à engrenages 4.00Nm(566.45oz.in) 24V 172W 350RPM 10:1 Boîte de vitesses

Moteur à courant continu sans balais à engrenages 4.00Nm(566.45oz.in) 24V 172W 350RPM 10:1 Boîte de vitesses

Moteur BLDC à engrenages 4.00Nm(566.45oz.in) 24V 172W 350RPM 10:1 Boîte de vitesses

0 commentaires - Écrire une critique

$0.00

Auf Lager: 1
Modèle: 57BLR70-24-02-HG10
Poids brut: 1.58kg
Certifiée: ISO, CE

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Ce produit a une quantité minimale de 999

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Spécification électrique

Numéro d'article: 57BLR70-24-02-HG10
Phase: 3
Polonais: 4
Tension nominale: 24V
Vitesse évaluée: 350±10%RPM
Couple évalué: 4.00Nm(566.45oz.in)
Courant évalué: 10.4±10%A
Puissance nominale: 172W
Classe d'isolation: B 130°C[266°F]
La resistance d'isolement: 100MΩ Min @500VDC
Test de rigidité diélectrique: 500VAC for 1 Minute

Spécification physique

Dimensions: Φ57mm
Longueur du moteur: 69.1mm
Longueur de la boîte de vitesses:54mm
Diamètre d'arbre: Φ14mm
Longueur de l'arbre: 34mm
Longueur de Key-way: 25mm
Nombre de cable: 8
Longueur de Cable: 300mm
Type de roulement: NMB Ball Bearing, C3
Poids: 1.37kg

Spécifications de la boîte de vitesses

Type de boîte à engrenages: Planetary
Rapport d'engrenage: 10 : 1
Efficacité: 85%
Contrecoup No-load: <=0.8 deg
Couple maximal autorisé: 6Nm(849.7oz.in)
Moment admissible Couple: 12Nm(1699.68oz.in)
Max. Charge radiale: 250N
Classe d'isolation: B
Bruit: <=50 dB
Température ambiante: 0 - 50℃

Connexion

U	V	W	+5V	GND	A	B	C
Orange	Vert	Marron	Rouge	Noir	Jaune	Blanc	Bleu

Type de produit
Type de produit	Moteur BLDC à engrenages
Spécification électrique
Couple évalué(Nm)	4.00
Courant évalué(A)	10.40
N ° de phase	3
Puissance nominale(W)	172
Tension Nominale(V)	24
Vitesse nominale(rpm)	350
Spécification physique
Avec vitesses	Oui
Diamètre d'arbre(mm)	14
Indice IP	20
Jeu	<=0.8 deg
Longueur de l'arbre(mm)	34
Longueur du moteur(mm)	69.1
Méthode d'inventaire	Inventaire dédié
Rapport d'engrenage(xx:1)	10
Taille du cadre(mm)	Nema 23 (57 x 57)
Type d'arbre de sortie	Rainure de clavette
Type de boîte à engrenages	Réducteur planétaire

Fichier	Taille
57BLR70-24-02-HG10.IGS	4.31MB	Download
57BLR70-24-02-HG10 Full Datasheet	207.72KB	Download
