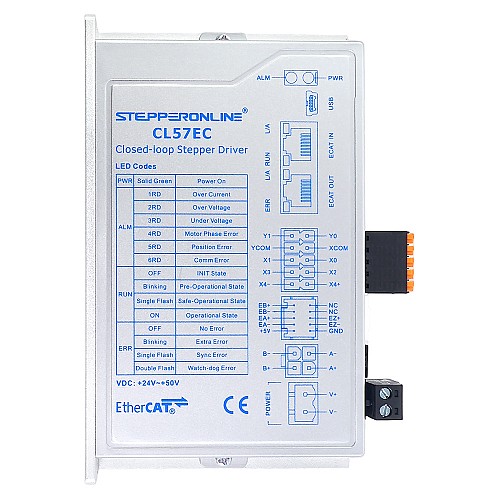

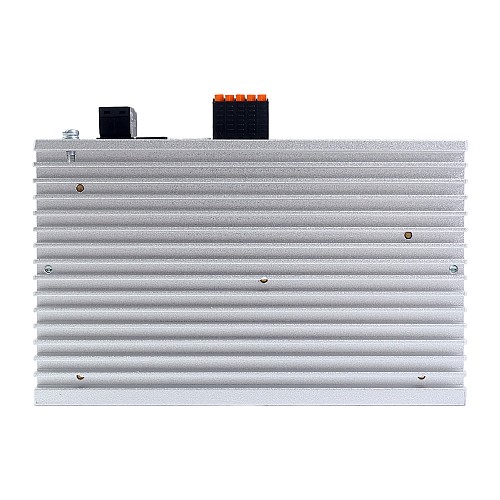

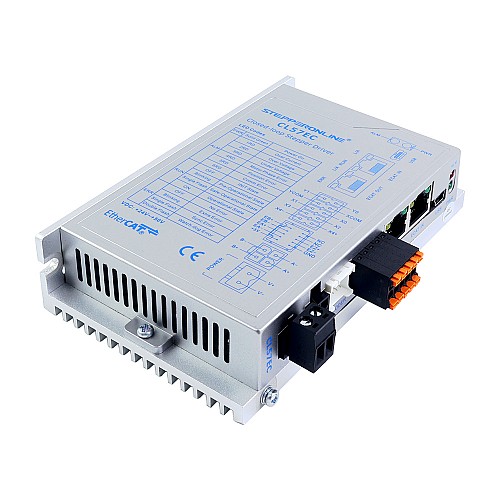

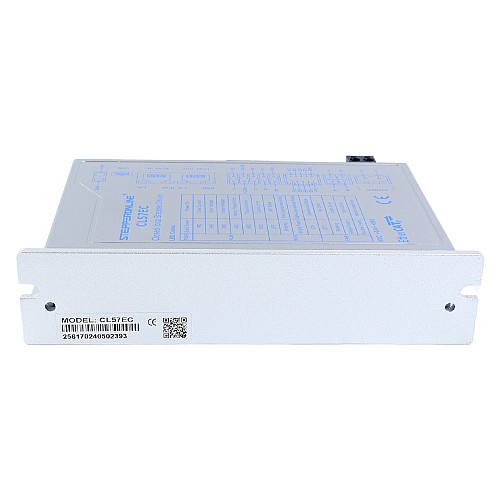

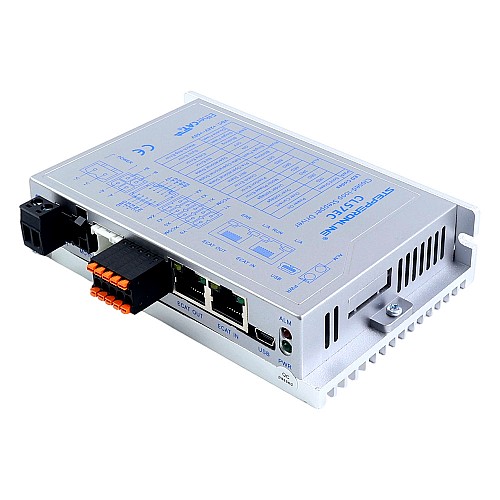

Y Series EtherCAT Closed-Loop Schrittmotorantrieb 0-7,2A 24-50VDC für Nema 17, 23, 24 Schrittmotor

Der CL57EC ist ein hochleistungsfähiger, stabiler Closed-Loop-Treiber mit geringem Geräusch- und Vibrationsniveau und 32-Bit-DSP-Technologie. Unterstützt 24-50VDC Eingang, einstellbaren Strom bis zu 7,2A. Merkmale: Isolierter EtherCAT-Bus mit COE-Protokoll und vier Bewegungssteuerungsmodi (CSP, PP, PV, HOME). Enthält mehrere digitale Ein-/Ausgänge für Steuer- und Statussignale. Feine Unterteilung von 400 bis 51200, Bietet Überstrom-, Unterspannungs-, Überspannungs- und Phasenfehlerschutz. Kompatibel mit gängigen EtherCAT-Master-Controllern. Ideal für Batterie-, Photovoltaik-, Halbleiter-, Automatisierungs-, Roboter-, Medizin- und Lasergeräte.

Hauptmerkmale

• Neuartige 32-Bit-DSP-Technologie, hohes Preis-Leistungs-Verhältnis, gute Stabilität, geringes Rauschen, geringe Vibration
• Basierend auf 100BASE-TX Ethernet-Übertragungsstandard, Übertragungsrate bis zu 100Mbps, Vollduplex-Kommunikation
• Unterstützt CANopen über EtherCAT (CoE) und entspricht CiA 402 Standards
• Zyklisch synchronisierte Position (CSP), Profilposition (PP), Profilgeschwindigkeit (PV), Referenzfahrt (HOME) und weitere Arbeitsmodi werden unterstützt

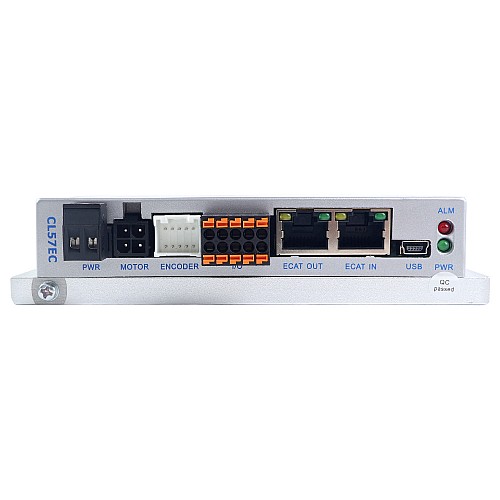

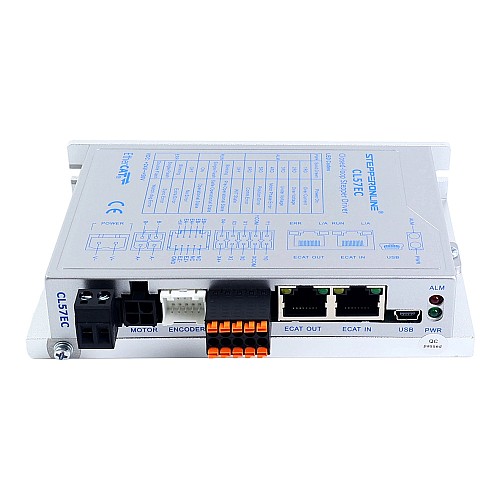

• Doppelport-RJ45-Stecker für EtherCAT-Kommunikation
• Vier optisch isolierte Eingangsports mit 12V bis 24V Eingang
• Zwei optisch isolierte Ausgangsports
• Unterteilung 400~51200 beliebig einstellbar, unterstützt elektronisches Getriebe
• Gleichmäßige und präzise Stromregelung, geringe Motorerwärmung
• Überspannungs-, Unterspannungs-, Überstrom- und andere Schutzfunktionen

Elektrische Spezifikationen

• Ausgangsspitzenstrom:  0 - 7,2A
• Dauerausgangsstrom: 0 - 5,0A(Typisch 2,0A)
• Eingangsspannung: 24 - 50VDC
• Logikeingangsstrom: 5 - 50mA(Typisch 10mA)
• Logikeingangsspannung: 5 - 24V
• Isolationswiderstand: 100MΩ

Betriebsumgebung und weitere Spezifikationen (Tj = 25℃/77℉)

• Kühlung: Naturkonvektion oder Zwangskühlung
• Umgebung: Fern von anderen Wärmequellen, meiden Sie staubige, ölige, korrosive Umgebungen, starke Vibrationen, brennbare Gase und leitfähigen Staub
• Umgebungstemperatur: 0 - 50℃
• Luftfeuchtigkeit: 40% - 90%RH
• Betriebstemperatur: Max. 50℃
• Vibration: 10-50Hz/0,15mm
• Lagertemperatur: -20 - 70℃
• Gewicht: Ca. 376g(13,26oz)

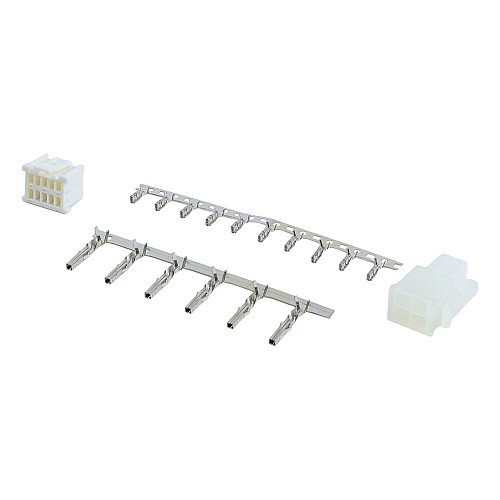

Lieferumfang

• 1 x CL57EC Treiber
• 1 x RS232-6
