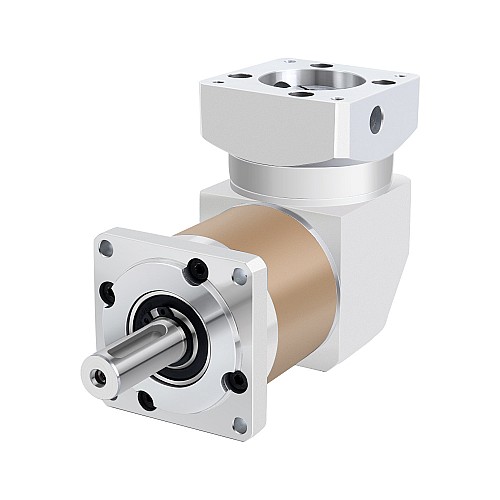

RYG-Serie Rechtwinkliges Planetengetriebe Übersetzungsverhältnis 50:1 Spiel 15arc-min für Nema 23 Schrittmotor

0 Bewertungen - + Bewertung

$122,14

5 + $117,10

10 + $112,47

50 + $108,18

100 + $104,21

Auf Lager: 200
Modell: RYG23-G50-D8
Bruttogewicht: 1.80kg
Zertifiziert: ISO, CE, REACH

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Die Größe dieses Getriebes beträgt 60 x 60mm und der Eingangswellendurchmesser beträgt 8mm. Dieses Winkelgetriebe ist für einen Nema 23-Schrittmotor ausgelegt und die Hochgeschwindigkeits- und Niedriggeschwindigkeitswelle haben eine 90-Grad- oder rechtwinklige Beziehung.
Einer der Hauptvorteile eines Winkelgetriebes ist seine kompakte Größe und die Fähigkeit, in engen Räumen zu passen, was es zu einer beliebten Wahl für Anwendungen macht, bei denen die angetriebene Ausrüstung in der Nähe der Antriebsausrüstung sein muss, wie zum Beispiel auf Förderern oder anderen Maschinen.

Hinweis: Wenn die Nenneingangsdrehzahl des Getriebes 1000U/min beträgt, beträgt der Geräuschwert <=55dB; Wenn die Nenneingangsdrehzahl 3000U/min beträgt, beträgt der Geräuschwert <=65dB.

Getriebespezifikationen

Teilenummer: RYG23-G50-D8
Getriebetyp: Rechtwinklig Getriebe
Getriebematerial: Legierter Stahl
Übersetzungsverhältnis: 50:1
Effizienz: 94%
Trägheitsmoment: 0.03kg·cm²
Spiel bei Leerlauf: <=15Bogenminuten
Maximal zulässiges Drehmoment: 25Nm(221,27lb-in)
Zulässiges Moment: 50Nm(442,54lb-in)
Maximale axiale Belastung der Welle: 230N
Maximale radiale Belastung der Welle: 450N
Nenn-Eingangsdrehzahl: 3000 U/min
Maximale Eingangsdrehzahl: 6000 U/min
Geräuschpegel: <=55dB
Wasserdichtigkeitsbewertung: IP54
Lebensdauer: 20000h
Arbeitstemperatur: -20~150℃

Physikalische Spezifikation

Rahmengröße: 60 x 60mm
Getriebebreite: 115,5mm
Ausgangswellentyp: Keilnut
Ausgangswellen-Durchmesser: Φ14mm
Ausgangswellenlänge: Φ35mm
Eingangswellen-Durchmesser: Φ8mm
Eingangswellenlänge: 12-31mm
Gewicht: 1706g

Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Durchmesser der Abtriebswelle(mm)	14
Durchmesser der Eingangswelle(mm)	8
Getriebelänge(mm)	115.5
Getriebematerial	Legierter Stahl
Getriebetyp	Rechtwinklig Getriebe
Gewicht(g)	1706
Inventarmethode	Spezielles Inventar
IP-Bewertung	54
Länge der Abtriebswelle(mm)	35
Länge der Eingangswelle(mm)	12 - 31
Passende Motorgröße	Nema 23 Schrittmotor
Produktserie	RYG
Rahmengröße(mm)	60 x 60
Spiel	<=15 arcmin
Übersetzungsverhältnis(xx:1)	50
