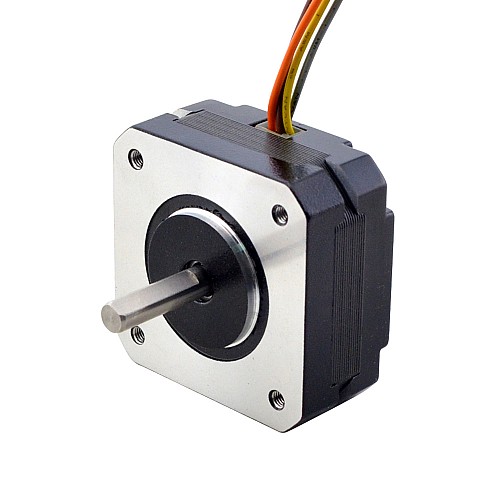

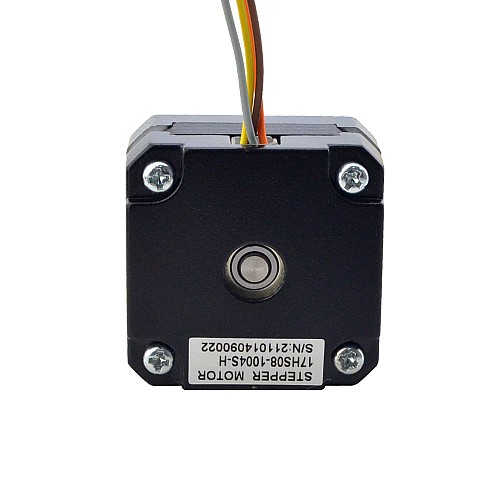

Nema 17 Hochtemperatur-Schrittmotor 16Ncm(22.7oz.in) Extrudermotor Isolationsklasse H 180C

4 Bewertungen - + Bewertung

$10,72

5 + $10,13

10 + $9,61

50 + $9,13

100 + $8,70

Auf Lager: 200
Modell: 17HS08-1004S-H
Bruttogewicht: 0.19kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser Motor mit einem Haltedrehmoment von 16Ncm (22,7oz.in) ist für den Einsatz bei hohen Temperaturen ausgelegt. Wir haben die Wicklung, das Lager, den magnetischen Stahl und auch das Kunststoffskelett des Motors angepasst, um die Isolationsklasse H zu erreichen, die Temperatur erreicht bis zu 180 °C. Dieser Motor wird häufig in 3D-Drucker-Extrudern verwendet.

Elektrische Spezifikation

Artikelnummer des Herstellers: 17HS08-1004S-H
Motor-Typ: Bipolarer Schrittmotor
Schritt-Winkel: 1,8deg
Haltedrehmoment: 16Ncm(22,7oz.in)
Nennstrom/Phase: 1,0A
Phasenwiderstand: 3,7ohms
Induktivität: 4,5mH±20%(1KHz)
Isolationsklasse: H 180C(356F)

Physikalische Spezifikation

Rahmengröße: 42 x 42mm
Länge des Gehäuses: 21,5mm
Durchmesser der Welle: Φ5mm
Länge der Welle: 20mm
D-Schnitt Länge: 16,5mm
Anzahl der Leitungen: 4
Kabellänge: 400mm
Gewicht: 150g

Anschluss

A+	A-	B+	B-
Grau	Braun	Orange	Gelb

Produktart
Produktart	Hochtemperatur-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	16
Haltemoment(oz.in)	22.7
Induktivität(mH)	4.5
Isolationsklasse	H 180C(356F)
Nennstrom(A)	1.0
Open-loop/Closed-loop	Open-loop
Phasenwiderstand(ohms)	3.7
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Gewicht(g)	150
Inventarmethode	Spezielles Inventar
Kabellänge(mm)	400
Körperlänge(mm)	21.5
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	20

Feile	Größe
17HS08-1004S-H_Full_Datasheet.pdf	130.27KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 5, Schaftlänge(mm): 20, Anzahl der Kabel: 4, Leitungslänge (mm): 400, Gewicht(g): 150, Einzelwelle/Doppelwelle: Einzelne Welle, Haltemoment(Ncm): 16, Nennstrom(A): 1.0, Haltemoment(oz.in): 22.7, Bipolar/Unipolar: Bipolar, Schrittwinkel(deg.): 1.8, Phasenwiderstand(ohms): 3.7, Induktivität(mH): 4.5, Körperlänge(mm): 21.5, Rahmengröße(mm): Nema 17 (42 x 42), Produktart: Hochtemperatur-Schrittmotor, Open-loop/Closed-loop: Open-loop, Isolationsklasse: H 180C(356F), Inventarmethode: Spezielles Inventar
