Name: NEMA 23 integrierter einfacher Servomotor 90W 3000rpm 0,3Nm(42,49oz.in) 20–50VDC - iSV57T-090|STEPPERONLINE
SKU: iSV57T-090
Price: 55.57 EUR
Availability: InStock
Rating: 5 (1 reviews)

CN im Angebot – NEMA 23 integrierter einfacher Servomotor 90W 3000rpm 0,3Nm(42,49oz.in) 20–50VDC

-21 %

CN im Angebot – NEMA 23 integrierter einfacher Servomotor 90W 3000rpm 0,3Nm(42,49oz.in) 20–50VDC

1 Bewertungen - + Bewertung

$77,15

$61,07

Auf Lager: 200
Modell: CN-iSV57T-090
Bruttogewicht: 1.20kg
Zertifiziert: ISO, CE, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

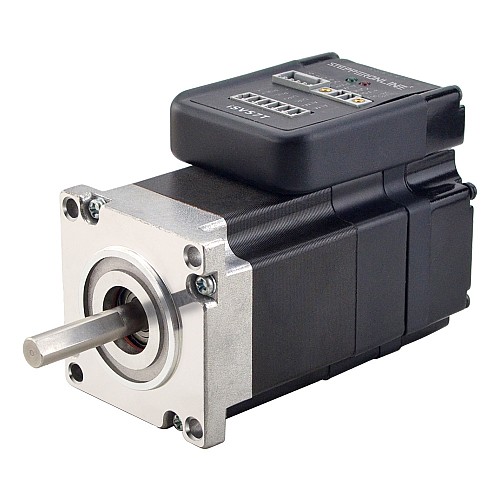

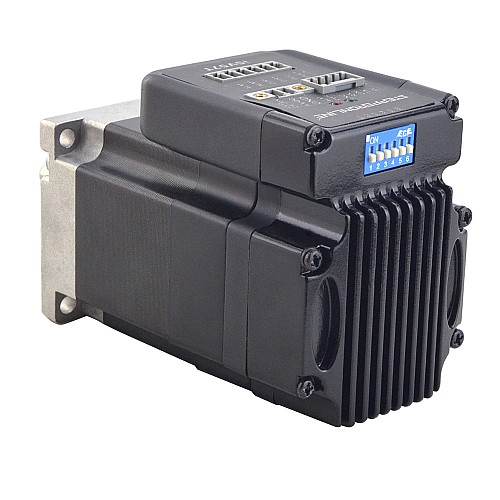

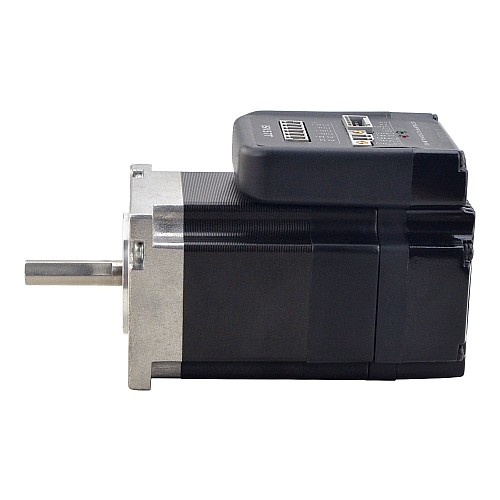

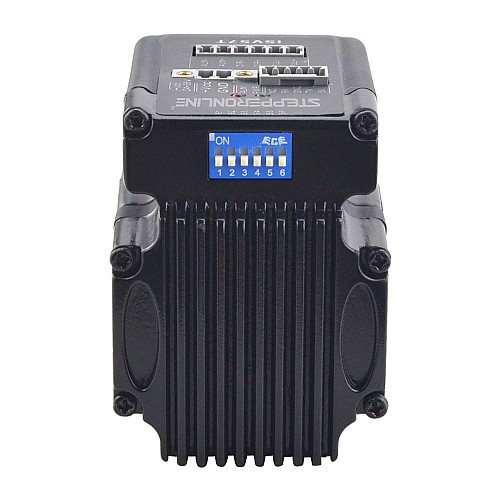

Der integrierte Servomotor iSV57T-090 ist ein bürstenloser Motor mit einer Rahmengröße von 57mm, der in einen 16-Bit-Encoder und einen Servoantrieb integriert ist. Mit einer sehr kompakten Größe und allen integrierten Komponenten kann der iSV57T-090 Montageplatz sparen, Encoderanschluss und Verkabelungszeit eliminieren, Interferenzen reduzieren und Kabel- und Arbeitskosten senken. Integrierte kompakte Größe, um Montageplatz und Rüstzeit zu sparen und elektrische Störungen zu reduzieren.

Hauptmerkmale

Eingangsspannung 20-50VDC, Ausgangsspitzenstrom 0-6A
Schritt- und Richtungsbefehlseingabe zur Positionssteuerung
Kompatible Montagegröße mit Schrittmotor
Reibungslose Motorbewegung und hervorragende Reaktionszeit
Isolierte Steuereingänge von Impuls, Richtung
In-Position- und Fehlerausgänge an externe Motion Controller zur vollständigen Systemsteuerung
Überspannungs-, Überstrom- und Positionsfehlerschutz

Elektronische Spezifikationen

Artikelnummer: iSV57T-090
Nennleistung(W): 90W
Eingangsspannung: +20~50VDC(Typisch 36VDC)
Nenndrehmoment(Nm/oz.in): 0.3/42.49(Nm/oz.in)
Spitzendrehmoment(Nm/oz.in): 0.8/113.29(Nm/oz.in)
Nenngeschwindigkeit(rpm): 3000rpm
Höchstgeschwindigkeit(rpm): 4000rpm
Ausgangsspitzenstrom: 0~6A
Logiksignalstrom: 7~16mA(Typical 10mA)
Impulseingangsfrequenz: 0~300kHz
Pulsspannung: 5V(Schalten Sie einen 2K-Ohm-Widerstand in Serie), wenn es sich um 24V handelt.
Isolationswiderstand: 100MΩ

Physikalische Daten

Rahmengröße: 57 x 57mm
Körper Länge: 108mm
Wellendurchmesser: 8mm
D-cut Schaftlänge: 27mm
Schaftlänge: 33mm
Gewicht: 0,95kg

Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):

Kühlung: Natürliche Kühlung oder Zwangskühlung
Umwelt: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungs temperatur: 0℃ － 40℃
Feuchtigkeit: 40%RH－90%RH
Betriebs temperatur: 70℃ Max
Vibration: 10-50Hz / 0.15mm
Lagertemperatur: -20℃ － 65℃

Packliste

1 x iSV57T-090
1 x CABLE-PC-i(PJ): RS232-Kabel

Um zu den Planetengetrieben der EG-Serie zu passen, haben wir die Welle des Motors von 33mm auf 21mm gekürzt. Die neue Modellnummer lautet: iSV57T-090S. Wir denken, dass ein kürzerer Schaft die meisten Anwendungen nicht beeinträchtigt, daher werden wir dieses Modell nach und nach durch die kürzere Version ersetzen.

Der Wert der Spannung hat keinen Einfluss auf das Nenndrehmoment des Servomotors, wohl aber auf die Nenndrehzahl des Motors. Je niedriger die Spannung, desto geringer ist die Nenndrehzahl, die der Motor erreichen kann.

Weitere Informationen zu den Unterschieden zwischen allen auf STEPPERONLINE verkauften Servomotoren finden Sie in diesem Artikel.

Wenn Sie eine USB-Schnittstelle zum Anschluss an einen PC benötigen, erwerben Sie bitte ein zusätzliches C006-Kabel.

Produktart
Produktart	Integrierter Servomotor
Elektrische Spezifikation
Ausgangsspitzenstrom(A)	0~6
Eingangsspannung(V)	20 - 50VDC
Encoder Auflösung	16bit
Encodertyp	Magnetisch Inkremental
Impulseingangsfrequenz(kHz)	0~300
Impulsspannung(V)	5
Kontrollmodi	Pulsmodus
Logiksignalstrom(mA)	7~16
Mit Bremse	Nein
Nenndrehmoment(Nm)	0.3
Nenngeschwindigkeit(rpm)	3000
Nennleistung(W)	90
Spitzendrehmoment(Nm)	0.8
Spitzengeschwindigkeit(rpm)	4000
Physikalische Spezifikation
Integriert oder nicht	Ja
IP-Bewertung	20
Körperlänge(mm)	108
Luftfahrtstecker oder nicht	Nein
Rahmengröße(mm)	57 x 57
Schaftdurchmesser(mm)	8
Schaftlänge(mm)	33

Feile	Größe
ISV57T-90.STEP	9.16MB	Download
Tuning Software: iSV-T_STEPPERONLINE	1.42MB	Download
iSV57T-090_Full_Datasheet.pdf	124.13KB	Download
iSV57T(S)_Manual.pdf	1.25MB	Download
ISV57T-090_Torque_Speed_Curve.pdf	150.03KB	Download

Schnellsuche Schaftdurchmesser(mm): 8, Schaftlänge(mm): 33, Encoder Auflösung: 16bit, Körperlänge(mm): 108, Rahmengröße(mm): 57 x 57, Produktart: Integrierter Servomotor, Encodertyp: Magnetischer Inkrementalgeber, Nenngeschwindigkeit(rpm): 3000, Nenndrehmoment(Nm): 0.3, Nennleistung(W): 90, Spitzendrehmoment(Nm): 0.8, IP-Bewertung: 20, Kontrollmodi: Pulse Mode, Eingangsspannung(V): 20~50VDC, Spitzengeschwindigkeit(rpm): 4000, Ausgangsspitzenstrom(A): 0~6, Logiksignalstrom(mA): 7~16, Impulseingangsfrequenz(kHz): 0~300, Impulsspannung(V): 5, Mit Bremse: Nein, Integriert oder nicht: Ja, Luftfahrtstecker oder nicht: Nein
